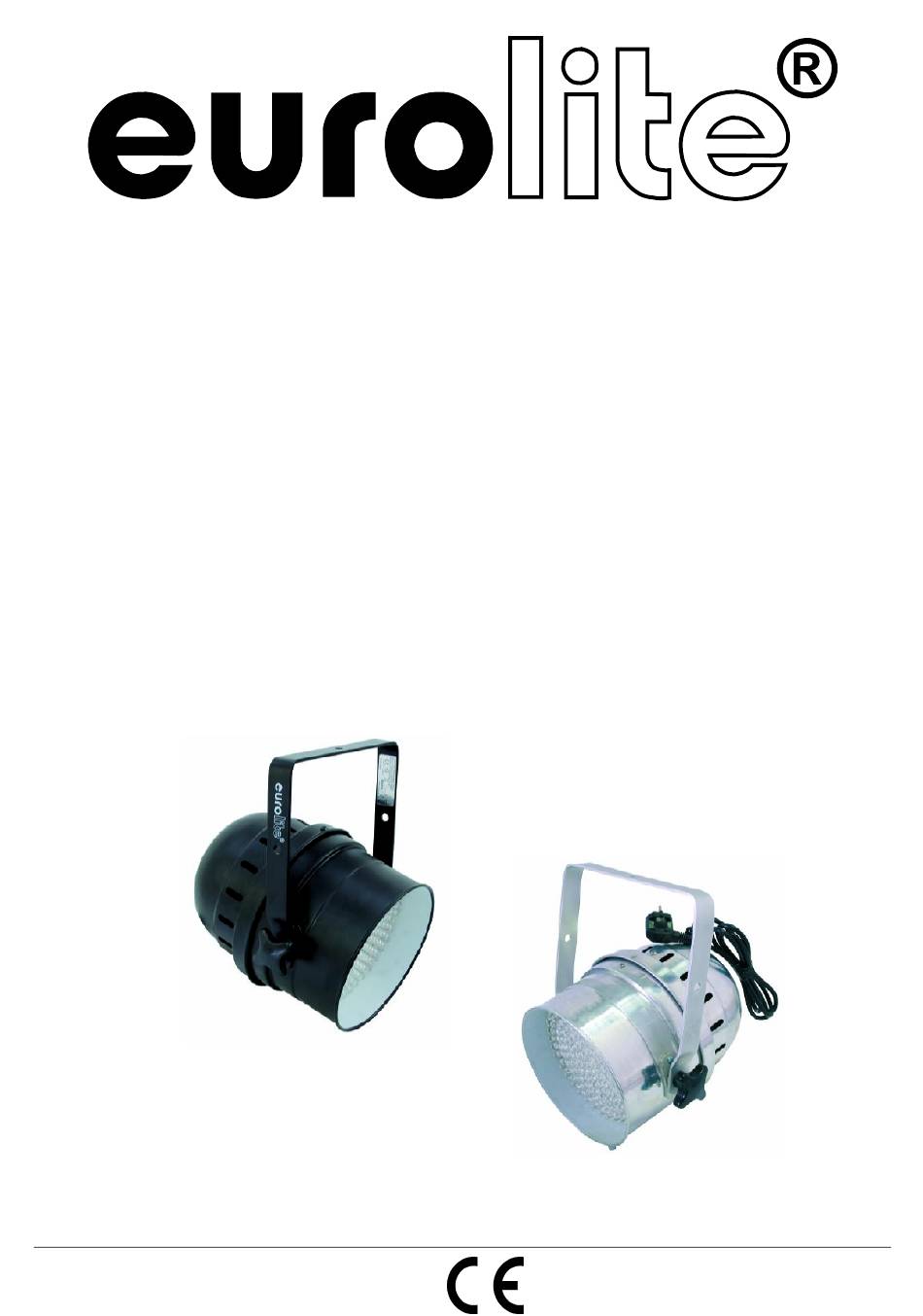

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED PAR-64 Spot 10 mm © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummern: / This user manual is valid for the article numbers: 51913633, 51913637 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/20 00056563.DOC, Version 1.3... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED PAR-64 Spot, 10 mm entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Seite 5: Bestimmungsgemäße Verwendung
Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 6: Installation
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. -
Seite 7: Dmx512-Ansteuerung
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann. BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. Befestigen Sie das Gerät mit dem Hängebügel über einen geeigneten Haken an Ihrem Traversensystem. -
Seite 8: Master/Slave-Betrieb
Belegung der XLR-Verbindung: Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden. Aufbau einer seriellen DMX-Kette: Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes an. -
Seite 9: Bedienung
STEUERUNG ÜBER DIP SCHALTER STAND ALONE-BETRIEB Der LED PAR-64 Spot lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. Um STATISCH WEIß einzustellen, stellen Sie DIP-Schalter 1 auf ON und DIP-Schalter 2 bis 10 auf OFF. Um MASTER / SLAVE einzustellen, stellen Sie am Mastergerät DIP-Schalter 10 auf OFF. Stellen Sie am Slavegerät DIP-Schalter 1 und 10 auf ON. -
Seite 10: Dmx-Protokoll
Die Startadresse ist der erste Kanal, auf den das Gerät auf Signale vom Controller reagiert. Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron. -
Seite 11: Technische Daten
2,4 kg Zubehör: Best.-Nr. EUROLITE TH-52 Theaterhaken, silber 58000642 EUROLITE TH-52S Theaterhaken,schwarz 58000643 EUROLITE TH-90 Theaterhaken für 50mm Rohr 58000720 Sicherungsseil AG-5 3x600mm bis 5kg 58010360 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 07.12.2010 © 11/20... -
Seite 12: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED PAR-64 Spot, 10 mm. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Seite 13 If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.
-
Seite 14: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 15: Installation
INSTALLATION Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 16: Dmx-512 Control
carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e. g. BGV C1, BGI 810-3). Please note: for overhead rigging in public or industrial areas, a series of safety instructions have to be followed that this manual can only give in part. -
Seite 17: Master/Slave Operation
OPERATION The device has two operating modes. It can be operated via DIP Switches or it can be run in DMX-controlled mode. After you connected the spot to the mains, the EUROLITE LED PAR-Spot starts running. 17/20 00056563.DOC, Version 1.3... -
Seite 18: Operation Via Dip Switches
OPERATION VIA DIP SWITCHES STAND ALONE-OPERATION The LED PAR-64 Spot can be operated without a controller. In order to select STATIC WHITE, set dip switch 1 to ON and dip switches 2 to 10 to OFF. In order to select MASTER /SLAVE, set DIP Switch 10 to OFF in order to determine the Master device. Set DIP Switch 1 and 10 to ON in order to determine the Slave device.. -
Seite 19: Dmx-Protocol
Occupation of the DIP-switches: Controlling: After having addressed all devices, you may now start operating these via your controller. DMX-protocol Channel DMX Value Function 0-255 dimmer 0-100 0-10 Blackout 11-20 Full ON (dimmable via CH1) 0-255 Strobe with increasing speed 0-100 CLEANING AND MAINTENANCE DANGER TO LIFE! -
Seite 20: Technical Specifications
EUROLITE TH-52 Theatre hook, silver 58000642 EUROLITE TH-52S Theatre hook, black 58000643 EUROLITE TH-90 theatre-hook for 50mm pipe 58000720 58010360 Safety bond AG-5 3x600mm up to 5kg Please note: Every information is subject to change without prior notice. 07.12.2010 ©...
