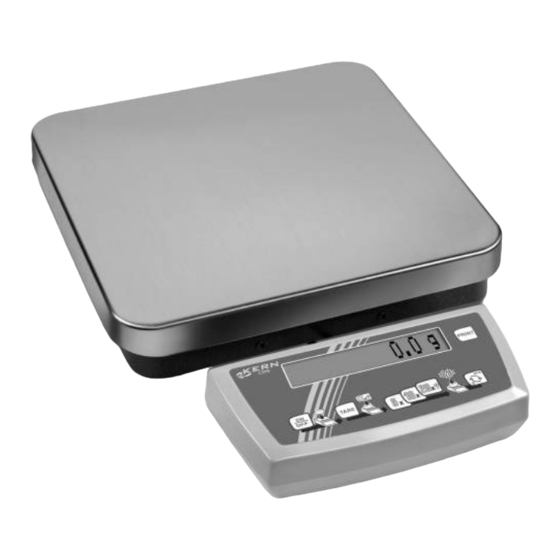

KERN CKE Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für CKE:
- Betriebsanleitung (17 Seiten) ,
- Betriebsanleitung (18 Seiten) ,
- Betriebsanleitung (19 Seiten)
Verwandte Anleitungen für KERN CKE
Inhaltszusammenfassung für KERN CKE

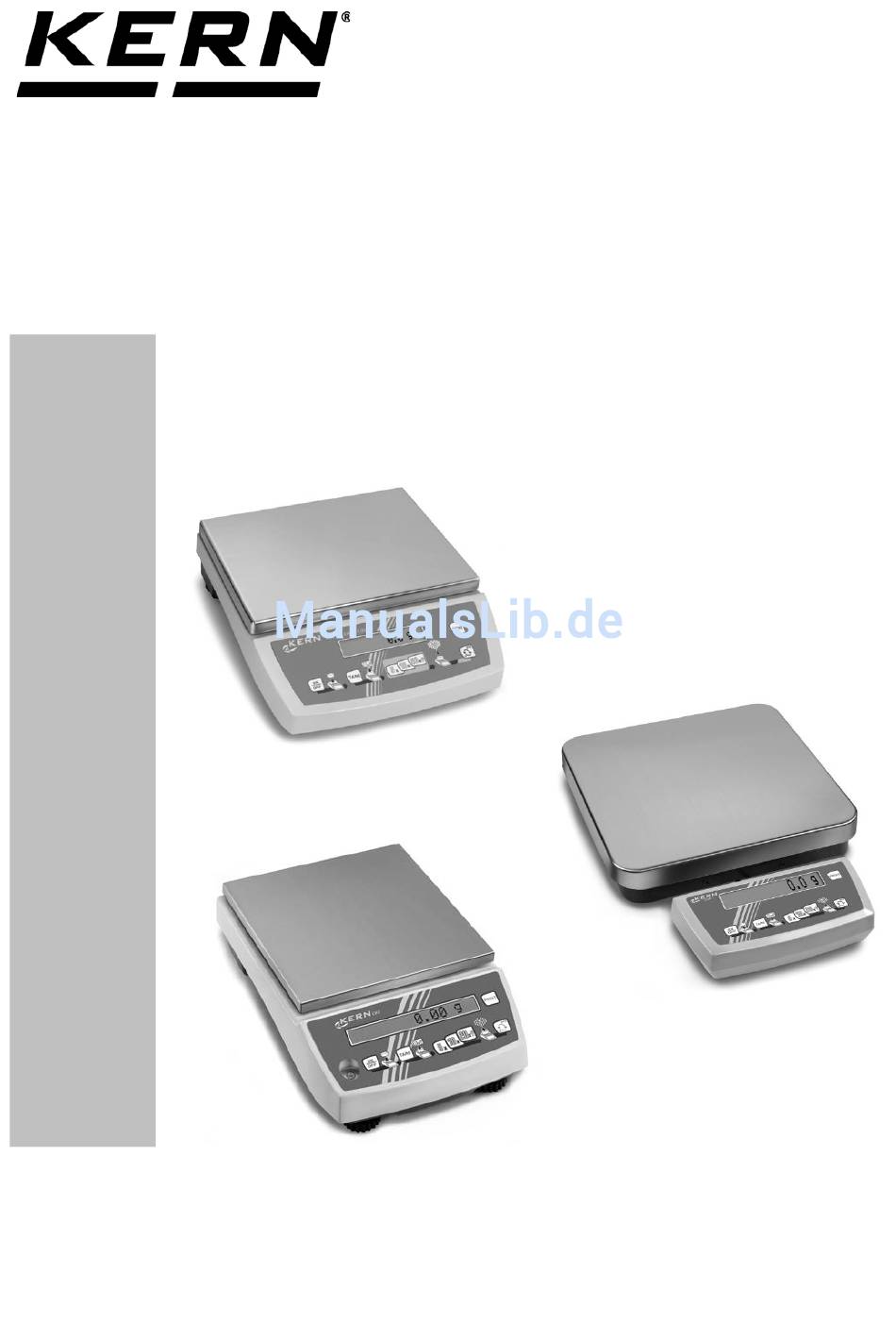

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Zählwaagen KERN CKE/CDS Version 2.7 04/2016 CKE/CDS-BA-d-1627...
-
Seite 2: Inhaltsverzeichnis
Bedienfeld Anzeige CKE/CDS ....................... 14 Bedienung ............................. 15 7.2.1 Justieren KERN CKE/CDS ........................15 7.2.2 Geschwindigkeit KERN CKE/CDS ......................15 7.2.3 Auto Off KERN CKE/CDS ........................15 7.2.4 Hinterleuchtung der Anzeige ......................... 16 7.2.5 Swap ..............................16 7.2.6 Inhalt des Formularausdruckes: ......................17 Datenausgang RS 232 C ........................ -
Seite 3: Mode - Menü
Aufrufen des Mode-Menüs: Waage einschalten, Tara- Taste halten und ON/OFF- Taste drücken. Tara- Taste wieder loslassen. / CDS Werkseinstellungen: 9600bd: Fast: Tastaturübersicht / Funktion Mit der automatischen Referenzoptimierung (OPT) wird die Zählgenauigkeit bei Auflegen bis zu 100 Stück automatisch erhöht. CKE/CDS-BA-d-1627... -
Seite 4: Technische Daten
2 Technische Daten 2.1 KERN CKE KERN CKE 360-3 CKE 2000-2 CKE 3600-2 CKE 6K0.02 Ablesbarkeit (d) 0,001 g 0,01 g 0,01 g 0,02 g Wägebereich (max) 360 g 2.000 g 3.600 g 6.000 g Tarierbereich (subtraktiv) 360 g 2.000 g 3.600 g... - Seite 5 KERN CKE 8K0.05 CKE 16K0.05 CKE 16K0.1 Ablesbarkeit (d) 0,05 g 0,05 g 0,1 g Wägebereich (max) 8.000 g 16.000 g 16.000 g Tarierbereich (subtraktiv) 8.000 g 16.000 g 16.000 g Reproduzierbarkeit 0,05 g 0,1 g 0,1g Linearität ±0,15 g ±0,25 g...
- Seite 6 KERN CKE 36K0.1 CKE 65K0.2 CKE 65K0.5 Ablesbarkeit (d) 0,1 g 0,2 g 0,5 g Wägebereich (max) 36.000 g 65.000 65.000 Tarierbereich (subtraktiv) 36.000 g 65.000 65.000 Reproduzierbarkeit 0,2 g 0,4 g 0,5 g Linearität ±0,5 g ±1,0 g ± 1,5 g Kleinstes Stückgewicht...
-
Seite 7: Kern Cds
2.2 KERN CDS KERN 4K0.02 15K0.05 16K0.1 30K0.1 30K0.1L Ablesbarkeit (d) 0,02 g 0,05 g 0,1 g 0,1 g 0,1 g Wägebereich (max) 4.000 g 15.000 g 16.000 g 30.000 g 30.000 g Tarierbereich (subtraktiv) 4.000 g 15.000 g 16.000 g 30.000 g... - Seite 8 +10 °C ... + 40 °C temperatur Anwärmzeit 2 Std Gehäuse (B x T x H) mm 450 x 350 x 115 Vibrationsfilter Wägeplatte, Edelstahl mm 450 x 350 Einheiten s. Menue Gewicht kg (netto) Datenschnittstelle ja (RS232) Akkubetrieb mit 7,2 V / 2000mAh CKE/CDS-BA-d-1627...
-
Seite 9: Grundlegende Hinweise (Allgemeines)
Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In unserem akkreditierten DKD- Kalibrierlaboratorium können Prüfgewichte und Waagen schnell und kostengünstig kalibriert werden (Rückführung auf das nationale Normal). -
Seite 10: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise 4.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen verfügen. Alle Sprachversionen beinhalten eine unverbindliche Übersetzung. Verbindlich ist das deutsche Originaldokument. -
Seite 11: Auspacken, Aufstellung Und Inbetriebnahme
Die Waage ist so aufzustellen, dass die Wägeplatte genau waagrecht steht. 6.3 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Spannungswert muss mit der örtli- chen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von Kern. CKE/CDS-BA-d-1627... -
Seite 12: Batteriebetrieb Cke
Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnittstelle muss die Waage un- bedingt vom Netz getrennt werden. Verwenden Sie mit Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt. 6.6 Erstinbetriebnahme Eine Anwärmzeit von 2 Stunden nach dem Einschalten stabilisiert die Messwerte. -
Seite 13: Justierung
Die Nacheichung einer Waage erfolgt nach den jeweiligen gesetzlichen Bestimmungen der Länder. Die Eich- gültigkeitsdauer in Deutschland z. B. beträgt für Waagen in der Regel 2 Jahre. Die gesetzlichen Bestimmungen des Verwendungslandes sind zu beachten! CKE/CDS-BA-d-1627... -
Seite 14: Betrieb
7 Betrieb 7.1 Bedienfeld Anzeige CKE/CDS EIN / AUS Tarieren; In Verbindung mit ON/OFF-Taste das Mode-Menü aufrufen. Bildung der Referenz mit 5 Teilen; Im Modemenü: NO-Funktion Bildung der Referenz mit 10 Teilen Bildung der Referenz mit 20 Teilen; Im Modemenü: YES-Funktion Umschaltung pcs ↔g;... -
Seite 15: Bedienung
7.2 Bedienung 7.2.1 Justieren KERN CKE/CDS 7.2.2 Geschwindigkeit KERN CKE/CDS 7.2.3 Auto Off KERN CKE/CDS CKE/CDS-BA-d-1627... -
Seite 16: Hinterleuchtung Der Anzeige
Drücken der entsprechenden Menuefortsetzungstaste der Menue- punkt „Backlight auto“ ausgewählt und mit der „YES“- Taste bestätigt werden. Diese schal- tet sich dann 10 Sek. nach Erreichen eines stabilen Wägewertes automatisch ab. 7.2.5 Swap Starke Filterung – Einstellung unter Punkt 1 (Mode-Menü) CKE/CDS-BA-d-1627... -
Seite 17: Inhalt Des Formularausdruckes
Var 1 Col 14 Var 5 Type xx = Pcs / % Ausdruck “Brutto“ Zeile 2 / Spalte 14 Var 6 Type xx = * / Mw xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 1. Zeile Var 7 Type xx = Numera xxxxxxxxxxxxxG 15000.0g xxxxxx 2. Zeile CKE/CDS-BA-d-1627... -
Seite 18: Datenausgang Rs 232 C
Baudrate wählbar auf 2400, 4800, 9600 Baud (Werkseinstellung) und 19200 Baud. Sub-D Stecker 9-polig notwendig Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechenden KERN- Schnittstellenkabel (max. 2m) sichergestellt Pinbelegung der Waagenausgangsbuchse (Frontansicht) Sub-D-Buchse 9 pol. Pin 2:... -
Seite 19: Schnittstelle Rs 232C
Blank oder Wägewert mit Einheit, je nach Belastung der Waage. Einheit Carriage Return Line Feed 7.4.3 Numerator Der Numerator ist im Menuepunkt „Printer“ untergebracht und kann aktiviert bzw. deaktiviert werden. Bei Datenausgabe über die Printtaste wird dieser um eine Stelle erhöht. CKE/CDS-BA-d-1627... -
Seite 20: Drucker
Wägegut sicher zu halten (Bruchgefahr). Es ist stets darauf zu achten, dass sich unter der Last keine Lebewesen oder Gegenstände befinden, die Schaden nehmen können. ! Hinweis ! Nach Beendigung der Unterflurwägung muss die Öffnung am Waagenboden unbedingt wieder ver- schlossen werden (Staubschutz) CKE/CDS-BA-d-1627... -
Seite 21: Wartung, Instandhaltung, Entsorgung
Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 8.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 8.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalem oder regionalem Recht des Benutzerortes durchzuführen. -
Seite 22: Konformitätserklärung
10 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce CKE/CDS-BA-d-1627...
