Inhaltszusammenfassung für KERN CKE

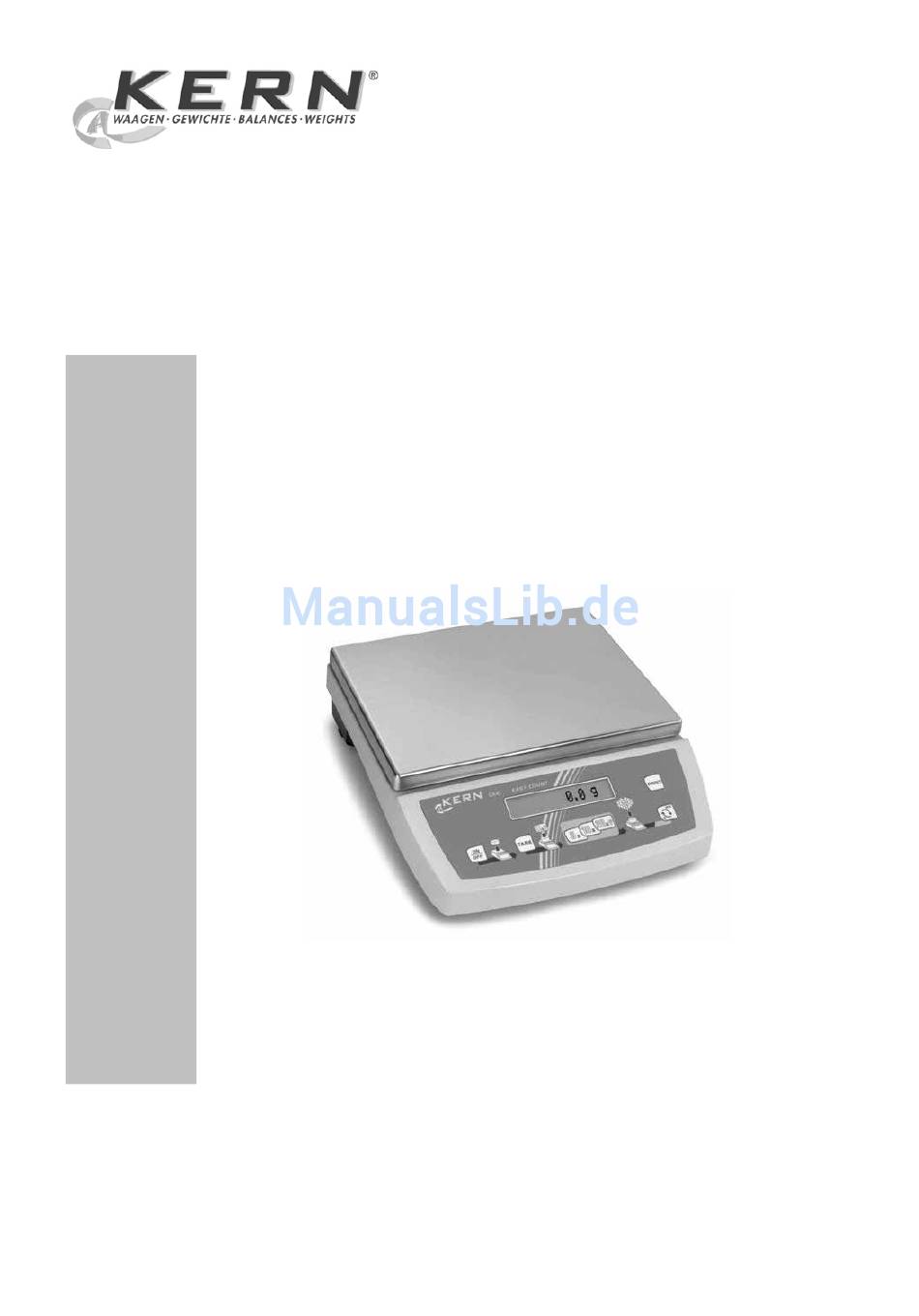

- Seite 1 KERN & Sohn GmbH Betriebsanleitung Zählwaagen KERN CKE Version 1.3 01/2009 CKE-BA-d-0913 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 2: Inhaltsverzeichnis
Justieren KERN CKE / NKE / QKE....................... 11 7.2.2 Geschwindigkeit KERN CKE / NKE / QKE ....................11 7.2.3 Auto Off KERN CKE / NKE / QKE ........................ 11 7.2.4 Hinterleuchtung der Anzeige ........................13 Datenausgang RS 232 C ........................ 13 Schnittstelle RS 232C ........................ -
Seite 3: Mode - Menü
1 MODE – MENÜ Aufrufen des Mode-Menüs: Waage einschalten, Tara- Taste halten und ON/OFF- Taste drücken. Tara- Taste wieder loslassen. Werkseinstellungen: 9600bd: Fast: Tastaturübersicht / Funktion CKE-BA-d-0913 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 4: Technische Daten
2 Technische Daten 2.1 KERN CKE KERN CKE 6k0.02 CKE 8k0.05 CKE 16k0.05 CKE 16k0.1 Ablesbarkeit (d) 0,02 g 0,05 g 0,05 g 0,1 g Wägebereich (max) 6.100 g 8.100 g 16.100 g 16.100 g Tarierbereich (subtraktiv) 6.100 g 8.100 g 16.100 g... - Seite 5 KERN CKE 36k0.1 CKE 36k0.2 CKE 65k0.2 CKE 65k0.5 Ablesbarkeit (d) 0,1 g 0,2 g 0,2 g 0,5 g Wägebereich (max) 36.100 g 36.100 g 65.100 65.100 Tarierbereich (subtraktiv) 36.100 g 36.100 g 65.100 65.100 Reproduzierbarkeit 0,1 g 0,2 g...
-
Seite 6: Grundlegende Hinweise (Allgemeines)
Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In unserem akkreditierten DKD- Kalibrierlaboratorium können Prüfgewichte und Waagen schnell und kostengünstig kalibriert werden (Rückführung auf das nationa- le Normal). -
Seite 7: Grundlegende Sicherheitshinweise
4.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen verfügen. 4.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden. -
Seite 8: Auspacken, Aufstellung Und Inbetriebnahme
6.4 Anschluss von Peripheriegeräten Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnittstelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie mit Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt. 6.5 Erstinbetriebnahme Eine Anwärmzeit von 2 Stunden nach dem Einschalten stabilisiert die Messwerte. -
Seite 9: Justierung
Die Nacheichung einer Waage erfolgt nach den jeweiligen gesetzlichen Bestimmungen der Länder. Die Eich- gültigkeitsdauer in Deutschland z. B. beträgt für Waagen in der Regel 2 Jahre. Die gesetzlichen Bestimmungen des Verwendungslandes sind zu beachten! CKE-BA-d-0913 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 10: Betrieb
7 Betrieb 7.1 Bedienfeld Anzeige CKE EIN / AUS Tarieren; In Verbindung mit ON/OFF-Taste das Mode-Menü aufrufen. Bildung der Referenz mit 5 Teilen; Im Modemenü: NO-Funktion Bildung der Referenz mit 10 Teilen Bildung der Referenz mit 20 Teilen; Im Modemenü: YES-Funktion Umschaltung pcs ↔g;... -
Seite 11: Bedienung
7.2 Bedienung 7.2.1 Justieren KERN CKE / NKE / QKE 7.2.2 Geschwindigkeit KERN CKE / NKE / QKE 7.2.3 Auto Off KERN CKE / NKE / QKE CKE-BA-d-0913 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... - Seite 12 CKE-BA-d-0913 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 13: Hinterleuchtung Der Anzeige
1 Startbit, 8 Datenbits, 1 Stopbits, kein Paritätsbit Baudrate wählbar auf 2400, 4800, 9600 Baud (Werkseinstellung) und 19200 Baud. Sub-D Stecker 9-polig notwendig Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechenden KERN- Schnittstellenkabel (max. 2m) sichergestellt Pinbelegung der Waagenausgangsbuchse (Frontansicht) Sub-D-Buchse 9 pol. -
Seite 14: Schnittstelle Rs 232C
Bit.Nr. CR LF = Numerator 7.4.3 Numerator Der Numerator ist im Menuepunkt „Printer“ untergebracht und kann aktiviert bzw. deaktiviert werden. Bei Datenausgabe über die Printtaste wird dieser um eine Stelle erhöht. CKE-BA-d-0913 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 15: Drucker
Wägegut sicher zu halten (Bruchgefahr). Es ist stets darauf zu achten, dass sich un- ter der Last keine Lebewesen oder Gegenstände befinden, die Schaden nehmen können. ! Hinweis ! Nach Beendigung der Unterflurwägung muss die Öffnung am Waagenboden unbedingt wieder ver- schlossen werden (Staubschutz) CKE-BA-d-0913 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 16: Wartung, Instandhaltung, Entsorgung
Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 8.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 8.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalem oder regionalem Recht des Benutzerortes durchzuführen. -
Seite 17: Konformitätserklärung
EN61000-3-3 :1995-01+A1:2001-06+A2 :2005-11 EN45501 :1992-10+AC :1993-08 OIML R 76-1 :2006 2006/95/EC EN60950 Date: 26.11.2008 Signature: Gottl. KERN & Sohn GmbH Management Gottl. KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/9933-149 CKE-BA-d-0913 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
