Betriebsanleitung

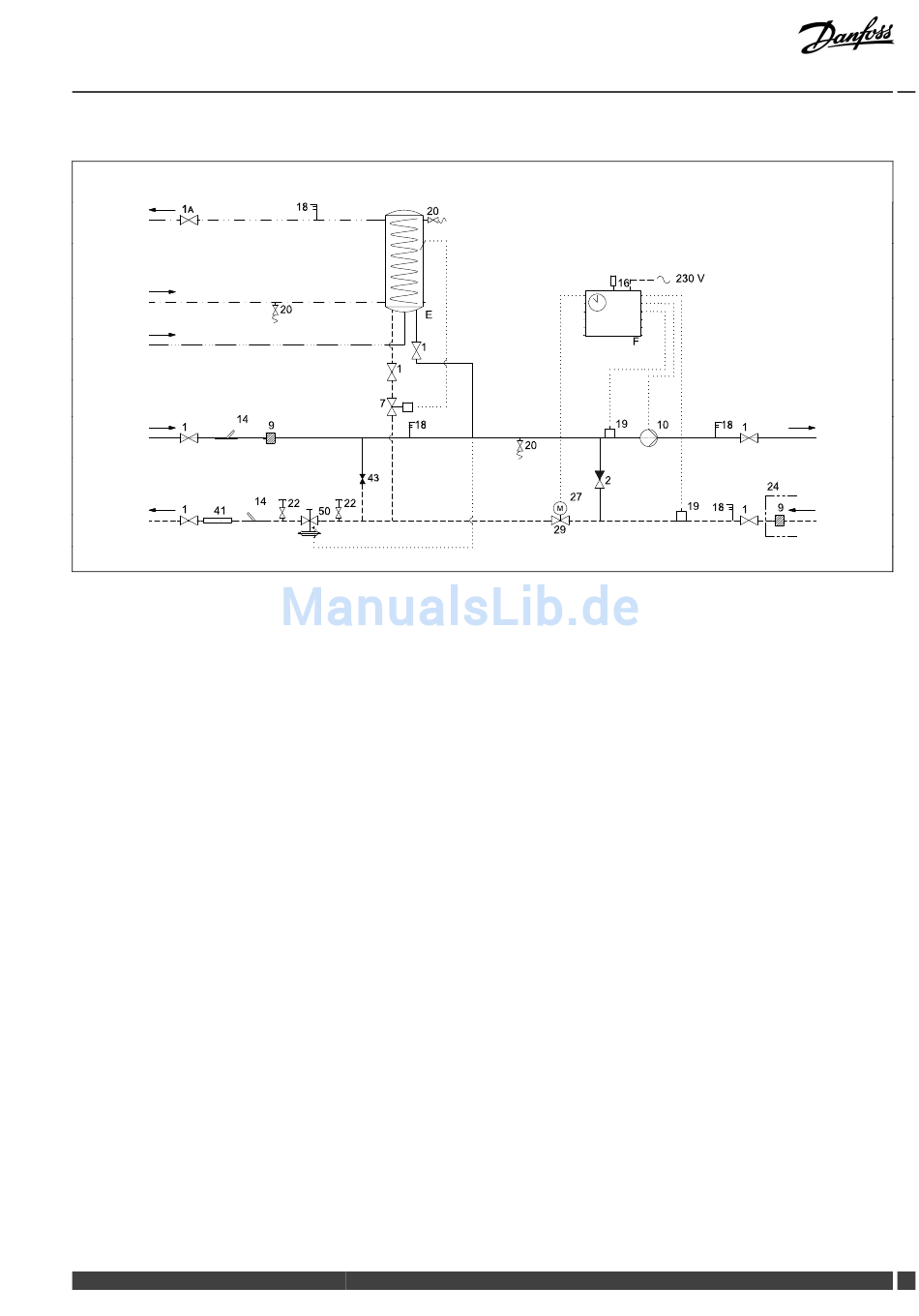

5.2 Schematische Darstellung
TWW
TKW
WWZ
FVL
FRL
Ihre Station kann optisch von der schematischen Darstellung abweichen.
Schematische Darstellung
Warmwasserspeicher mit Heizschlange 10 Heizungsumwälzpumpe
E
Elektronischer Regler
F
Kugelhahn
1
1A Kugelhahn, DVGW
Rückschlagventil
2
TWW-Temperaturregler
7
Schmutzfänger
9
TWW:
Trinkwarmwasser
TKW
Trinkkaltwasser
WWZ:
Warmwasserzirkulation
FVL:
Fernwärme-Vorlauf
FRL:
Fernwärme-Rücklauf
Heizungs-Vorlauf
HVL:
Heizungs-Rücklauf
HRL:
5.2.1 Technische Daten
Technische Daten
Nenndruck:
Max. FVL-Temperatur:
Danfoss District Energy
Termix BTD RO MIX
14 Tauchhülse, Wärmemengenzähler
16 Außenfühler
18 Thermometer
19 Anlegefühler
20 Füll-/Ablaufhahn
22 Prüfverbindung
PN 10 (PN-16-Versionen sind auf Anfrage erhältlich.)
T–max = 120 °C
VI.HE.F2.03 / LTY40661
24 Liegt der Übergabestation lose bei
27 Stellantrieb, Heizung
29 Elektrischer Stellantrieb mit Durchgangsventil
41 Passstück, Wärmemengenzähler
43 Kugelhahn, geschlossen
50 Differenzdruckregler mit Durchflussregler
HVL
HRL
DEN-GT
9
