Zulaufschlauch anschließen
Bitte beachten Sie beim Verlegen des
Zulaufschlauch:
• Der Zulaufschlauch darf beim An-
schließen nicht geknickt, gequetscht
oder in sich verschlungen sein.
• Damit die Wasserentnahme in der
Küche nicht eingeschränkt wird,
empfehlen wir, einen zusätzlichen
Wasserhahn zu installieren oder an
den vorhandenen Wasserhahn ein
Abzweigstück anzubauen.

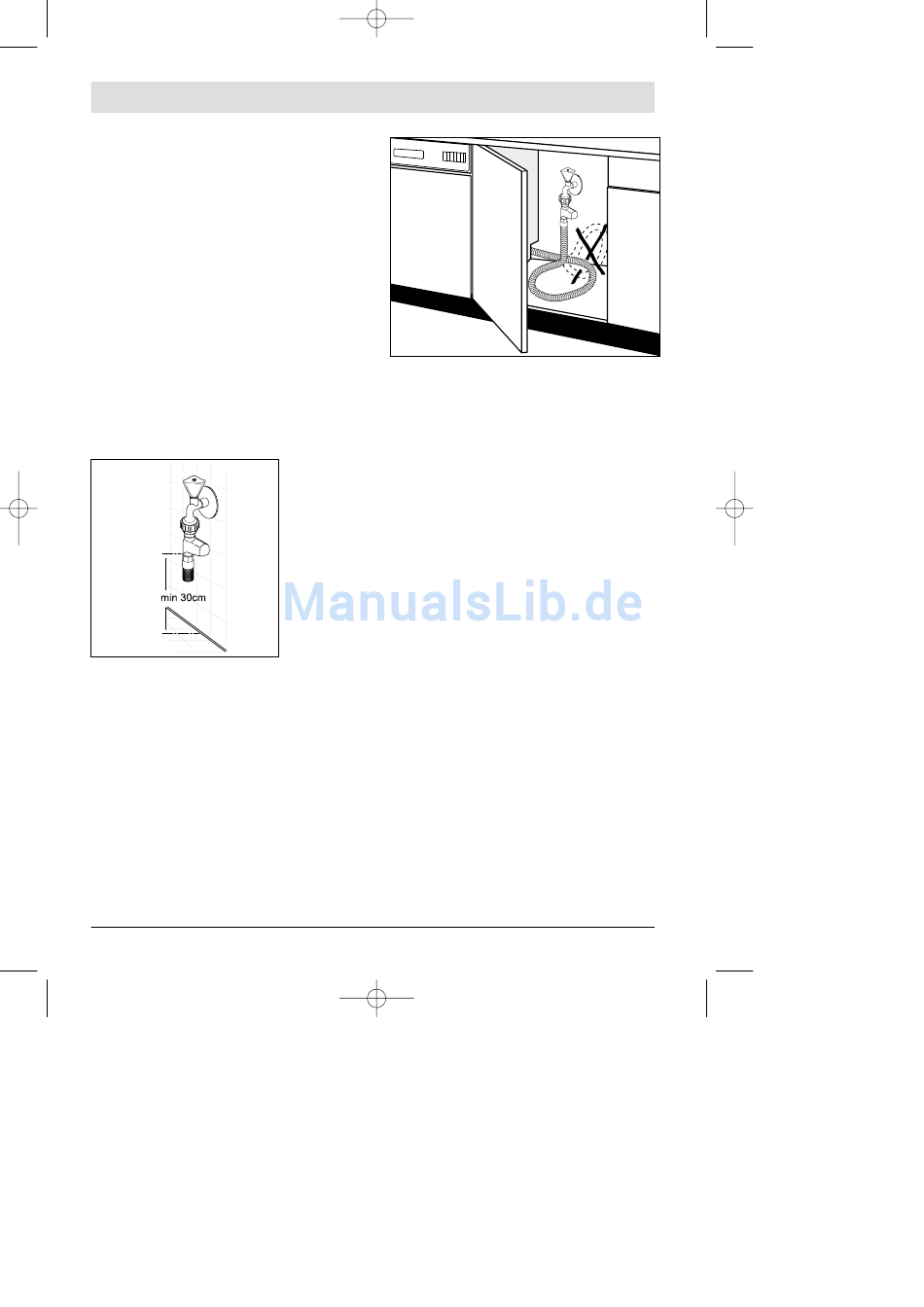

• Abstand zwischen Unterkante des
Sicherheitsventils und der Stand-
fläche des Geschirrspülers muss
mindestens 30 cm sein:
CS19
• Im doppelwandigen Zulaufschlauch
befindet sich die elektrische Leitung
für das Sicherheitsventil. Weder Zu-
laufschlauch noch Sicherheitsventil
unter Wasser tauchen.
• Zulaufschlauch so verlegen, dass er
nie höher als die Unterkante des Si-
cherheitsventils liegt.
6
13:19 Pagina 6
Zulaufschlauch mit der Schlauchver-
schraubung (ISO 228- 1:2000) an ei-
nen Wasserhahn mit Außengewinde
( 3 / Zoll) anschließen. Anschlussmutter
4
der Schlauchverschraubung nur von
Hand anziehen.
Achtung:
• Ist der Zulaufschlauch oder das Si-
cherheitsventil beschädigt, sofort
Netzstecker ziehen.
• Zulaufschlauch mit Sicherheitsventil
darf nur vom Fachmann/Kunden-
dienst ausgetauscht werden.

Wasserablauf

Ablaufschlauch
Der Ablaufschlauch wird zweckmäßi-
gerweise fest installiert. Die Abflusshö-
he muss zwischen 30 und 100 cm lie-
gen. Genügender Abflussquerschnitt
muss gewährleistet sein. Für den Si-
phonanschluss besitzt der Ablauf-
schlauch ein Gummiformteil.
Wird der Ablaufschlauch am Siphon
angeschlossen, so muss die Verbin-
dung mit einer Schlauchschelle gesi-
chert werden.
