Inhaltszusammenfassung für Privileg 4920

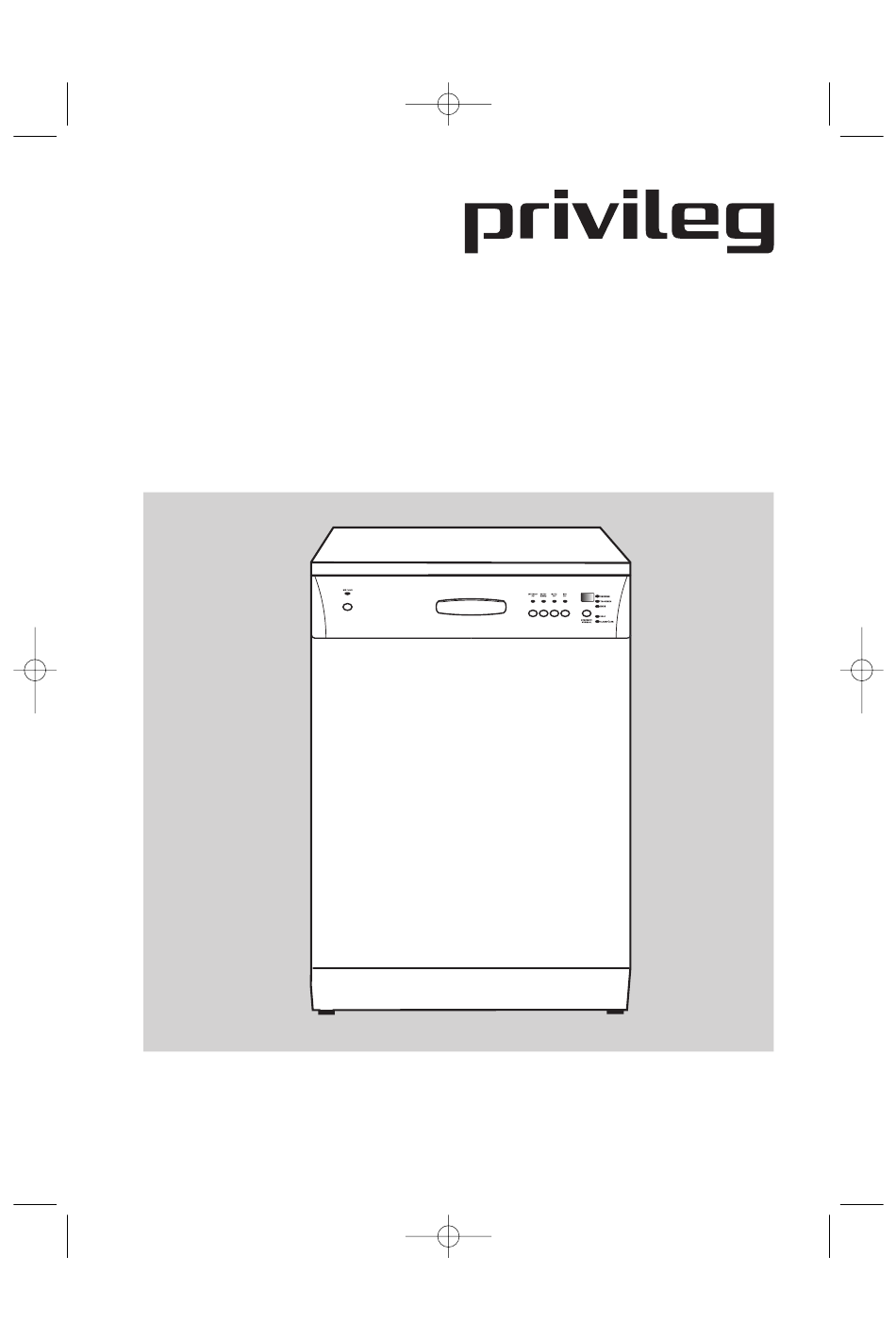

- Seite 1 152961690de.qxp 24/06/2004 8.54 Pagina 1 Geschirrspüler 4920 Standmodell Gebrauchsanweisung...
- Seite 2 152961690de.qxp 24/06/2004 8.54 Pagina 2 Sehr geehrte Kundin, Transportschaden sehr geehrter Kunde, Eines sollten Sie auf jeden Fall sofort überprüfen: ob Ihr Gerät unbeschädigt vielen Dank für Ihren Einkauf bei Quelle. bei Ihnen angekommen ist. Falls Sie Überzeugen Sie sich selbst: auf unsere einen Transportschaden feststellen, Produkte ist Verlass.
- Seite 3 152961690de.qxp 24/06/2004 8.54 Pagina 3 Inhaltsverzeichnis Seite Sicherheitshinweise und Warnungen......4/5 Hinweis zur Verpackungsentsorgung .
- Seite 4 152961690de.qxp 24/06/2004 8.54 Pagina 4 Sicherheitshinweise und Warnungen Bewahren Sie diese Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, so sorgen Sie dafür, dass das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezügli- chen Hinweise informieren kann.
- Seite 5 152961690de.qxp 24/06/2004 8.54 Pagina 5 • Setzen Sie sich nicht auf die geöffnete • Netzstecker nie am Kabel aus der Tür, das Gerät könnte kippen. Steckdose ziehen, sondern am Stecker. • Vergewissern Sie sich vor Verwen- dung von Spezialsalz, Reinigungs- •...
- Seite 6 152961690de.qxp 24/06/2004 8.54 Pagina 6 Entsorgung der Altgeräte Das Altgerät ist vor der Verschrottung Bitte erfragen Sie in Ihrer Gemeinde- funktionsuntüchtig zu machen, d.h. verwaltung die zuständige Entsor- das Netzkabel muss entfernt werden. gungsstelle. Ebenso muss der Türverschluss un- Auf besonderen Wunsch nehmen wir brauchbar gemacht werden, damit bei Anlieferung des Neugerätes das Kinder sich nicht selbst einschließen...
- Seite 7 152961690de.qxp 24/06/2004 8.54 Pagina 7 Geräteansicht oberer Geschirrkorb oberer Sprüharm Härtbereichsschalter unterer Vorratsbehälter Sprüharm für Spezialsalz Siebe Behälter für Vorratsbehälter Reinigungsmittel für Klarspüler Typschild Installation Aufstellen des Geschirrspülers • Wird der Geschirrspüler direkt neben einem Gas- oder Kohleherd aufge- Die Einplanung der Anschlüsse für stellt, muss zwischen Herd und Ge- Wasserzu-und -ablauf, sowie Strom, schirrspüler eine wärmeisolierende,...
- Seite 8 152961690de.qxp 24/06/2004 8.54 Pagina 8 Einschraubfüße nicht entfernen. Die Zulässiger Wasserdruck Bodenfreiheit nicht durch hochflorigen Niedrigster zulässiger Wasserdruck: Teppichboden, Leisten o.ä. einschrän- 1 bar (=10N/cm = 100kPa) ken. Es könnte ein Wärmestau eintre- Unter 1 bar Wasserdruck ziehen Sie ten, der die Umwälzpumpe in ihrer bitte den Kundendienst zu Rate.
- Seite 9 152961690de.qxp 24/06/2004 8.54 Pagina 9 Wasserablauf Schlauchlänge Bei einer evtl. notwendigen Schlauch- Ablaufschlauch verlängerung muss ein gleichartiger Der Ablaufschlauch wird zweckmäßi- Schlauch verwendet werden (erhältlich gerweise fest installiert. Die Abflusshö- beim Kundendienst). he muss zwischen 30 und 100 cm lie- Bei Verlängerungsschläuchen, die höch- gen.
- Seite 10 152961690de.qxp 24/06/2004 8.54 Pagina 10 Elektrischer Anschluss Der Anschluss darf nur über eine vor- schriftsmäßig installierte Schutzkon- takt- Steckdose an 220-240 V(50 Hz) erfolgen. Der Anschlusswert beträgt ca. 2200 W. Erforderliche Absicherung: 10A - LS- L-Schalter. Das Gerät entspricht den VDE-Vor- schriften.
- Seite 11 152961690de.qxp 24/06/2004 8.54 Pagina 11 Beschreibung der Bedienungsblende 1. EIN/AUS-Taste 5. Kontroll-Anzeigen Durch Drücken der EIN/AUS-Taste SALZ wird das Gerät ein- bzw. ausgeschaltet. Die Kontrolllampe SALZ leuchtet: Die Betriebskontrolllampe leuchtet Es muss Spezialsalz ein- bzw. nachge- oder erlischt. füllt werden. 2.
- Seite 12 152961690de.qxp 24/06/2004 8.54 Pagina 12 7. Multidisplay Im Multidisplay werden folgende Funk- tionen angezeigt: • Die eingestellte Härtestufe des Was- serenthärters 1L bis 10L . • Der Klarspülerzulauf ist ausgeschaltet (0d) oder eingeschaltet (Id). • Die Dauer und die Restzeit eines Spülprogramms in Minuten.
- Seite 13 152961690de.qxp 24/06/2004 8.55 Pagina 13 Inbetriebnahme Vor der ersten Inbetriebnahme Wasserenthärter einstellen Verpackungsteile, Transportsicherungs- Um Kalkablagerungen auf Geschirr material, Klebebänder usw. entfernen. und im Geschirrspüler zu verhindern, Geringe Wasserrückstände im Spüler muss das Geschirr mit weichem, d.h. stammen von der Endkontrolle im kalkarmen Wasser gespült werden.
- Seite 14 152961690de.qxp 24/06/2004 8.55 Pagina 14 Elektronisch Einstellung: 3. Funktions-Taste 1 nochmal drücken. 1. EIN/AUS-Taste drücken. Die LED-Anzeige der Funktionstaste Falls Anzeigen zusätzlich zur 1 blinkt. EIN/AUS-Taste leuchten,.ist ein Spül- Das Multidisplay zeigt die eingestell- programm aktiviert. Das Spülpro- te Härtestufe an. gramm muss abgewählt werden: 4.
- Seite 15 152961690de.qxp 24/06/2004 8.55 Pagina 15 Spezialsalz einfüllen Dadurch werden übergelaufenes Salzwasser und Salzkörner ausge- Um den Wasserenthärter zu entkalken, spült. muss Spezialsalz eingefüllt werden. Nur Je nach Körnung kann es einige Stun- Spezialsalz verwenden, das für Haus- den dauern, bis das Salz sich im Was- haltsgeschirrspüler geeignet ist.
- Seite 16 152961690de.qxp 24/06/2004 8.55 Pagina 16 6. Wenn Klarspüler ausgelaufen ist, mit einem Lappen wegwischen. Klarspülerzulauf ein/ausschalten Das Gerät muss ausgeschaltet sein. 1. EIN/AUS-Taste drücken. Falls Anzeigen zusätzlich zur EIN/AUS-Taste leuchten,.ist ein Spül- programm aktiviert. Das Spülpro- gramm muss abgewählt werden: 5.
- Seite 17 152961690de.qxp 24/06/2004 8.55 Pagina 17 Bedienung / Handhabung Besteck und Geschirr Achtung: Schwämme, Haushaltstücher und alle einordnen Gegenstände, die sich mit Wasser voll- Zum Spülen im Geschirrspüler nicht saugen können, dürfen nicht im Ge- geeignet: schirrspüler gereinigt werden. • Bestecke mit Holz-, Horn-, Porzelan- •...
- Seite 18 152961690de.qxp 24/06/2004 8.55 Pagina 18 Das Fassungsvermögen der Geschirr- Gittereinsätze körbe nach Norm ist im Kapitel “Hinwei- Zur besseren Besteck-Reinigung emp- se für Prüfinstitute” dargestellt. Da Ihr fehlen wir die mitgelieferten Gitter- Geschirr vermutlich von der Norm ab- einsätze zu verwenden (wenn es die weicht, müssen Sie die günstigste Ein- Form und die Größe des Bestecks er- ordnung ausprobieren, um das Fas-...
- Seite 19 152961690de.qxp 24/06/2004 8.55 Pagina 19 Einordnen im unteren Korb Einordnen im oberen Korb Im oberen Korb werden Tassen, Glä- Stark verschmutztes, größeres Ge- ser, Salatschüsseln, Unter tassen, schirr wird im Unterkorb gründlich ge- Dessertteller bis zu einem Durchmes- reinigt. ser von 24 cm eingeordnet. •...
- Seite 20 152961690de.qxp 24/06/2004 8.55 Pagina 20 Oberen Korb in der Höhe Vor dem Spülen überprüfen verstellen • Sind alle Geschirrteile richtig einge- ordnet? Das ist besonders bei leich- Der Oberkorb ist höhenverstellbar. ten Teilen wichtig, damit sie bei der Im abgesenkten Zustand beträgt die intensiven Wasserumwälzung ihren Geschirrhöhe Stand sicher behalten.
- Seite 21 152961690de.qxp 24/06/2004 8.55 Pagina 21 2. Reinigungsmittel in den Behälter für Reinigertabletten Reinigungsmittel (1)füllen. Reinigertabletten verschiedener Her- Als Dosierhilfe für Pulverreiniger steller lösen sich unterschiedlich schnell dienen die Markierungslinien: auf. Daher können einige Reinigertablet- „20“/„30“ entspricht ca. 20/30 ml ten in Kurzprogrammen nicht die ganze Reiniger.
- Seite 22 152961690de.qxp 24/06/2004 8.55 Pagina 22 Spülprogramm / Startzeitvorwahl Spülprogramm starten 1. Geschirrspülertür öffnen. Das Spülprogramm stoppt. 1. Überprüfen Sie, ob Geschirr und 2. Tür schließen. Besteck im Geschirrspüler so einge- Das Spülprogramm läuft weiter. ordnet sind, dass die Sprüharme Spülprogramm abbrechen sich frei drehen können.
- Seite 23 152961690de.qxp 24/06/2004 8.55 Pagina 23 Nach Ablauf der eingestellten Stun- Geschirrspüler ausschalten den startet das Spülprogramm auto- Geschirrspüler erst ausschalten, wenn matisch. das Multidisplay „0“ als Restlaufzeit des Spülprogramms anzeigt. Startzeitvorwahl ändern: 1. EIN/AUS-Taste drücken. Anzeige Solange das Spülprogramm nicht be- der EIN/AUS-Taste erlischt.
- Seite 24 152961690de.qxp 24/06/2004 8.55 Pagina 24 Kurzanweisung Die wichtigsten Handgriffe bei der Inbe- triebnahme des Gerätes sind folgende: 1. Wasserzulauf- und -ablaufschlauch anschließen. 2. Netzstecker in die Steckdose ein- stecken. 3. Wasserhahn öffnen. 4. Wasserhärtebereich einstellen. 5. Klarspüler und Spezialsalz einfüllen. 6.
- Seite 25 152961690de.qxp 24/06/2004 8.55 Pagina 25 Pflege und Wartung Auf keinen Fall handelsübliche Möbel- 4. Grob-/Feinsieb (A/B) an der Grifföse pflege- oder aggressive Reinigungs- fassen und aus dem Mikrofilter (C) mittel verwenden. herausziehen. • Bedienteile des Geschirrspülers bei Bedarf nur mit einem weichen Lappen und warmem, klarem Wasser reinigen.
- Seite 26 152961690de.qxp 24/06/2004 8.55 Pagina 26 Niemals versuchen, die oberen Die Siebe können nach den Beschrei- Sprüharme zu entfernen, da der Ge- bungen der vorangegangenen Seiten schirrspüler dadurch Schaden neh- herausgenommen und gereinigt wer- men kann. den. Evtl. Restwasser sorgfältig her- auswischen.
- Seite 27 152961690de.qxp 24/06/2004 8.55 Pagina 27 Behebung kleiner Störungen Hinweise zur Behebung klei- • Ist der Ablaufschlauch korrekt nerer Störungen verlegt? • Ist der Siphon verstopft? Siphon Wenn Sie unsere Ratschläge beach- reinigen. ten, werden Sie immer Freude an Ihrer Löschen der Fehleranzeige: Geschirrspülmaschine haben.
- Seite 28 152961690de.qxp 24/06/2004 8.55 Pagina 28 • Sind die Düsen der Sprüharme teil- ... beim Spülen Pfeifgeräusche zu weise verstopft? hören sind? • Ist der Salzbehälterdeckel richtig • Das Pfeifen ist unbedenklich. geschlossen? Evtl. Abhilfe, anderen Markenreiniger verwenden..das Geschirr nicht trocken wird und ohne Glanz bleibt? Beachten! •...
- Seite 29 Störung c) Produkt-Nummer Wenn Sie für eine Störung keinen d) Privileg-Nummer Hinweis in der Gebrauchsanweisung Die Produkt- und Privileg-Nummer finden, so verständigen Sie bitte finden Sie auf dem Geräte-Typschild unseren das auf der rechten Türinnenseite an- -- Technischen Kundendienst -- gebracht ist.
- Seite 30 152961690de.qxp 24/06/2004 8.55 Pagina 30 Notizen...
- Seite 31 152961690de.qxp 24/06/2004 8.55 Pagina 31 Notizen...
- Seite 32 152961690de.qxp 24/06/2004 8.55 Pagina 32 Technische Daten / Abmessungen Technische Daten: Abmessungen: Fassungsvermögen 12 Maßgedecke Gesamthöhe 850 mm Durchflusserhitzer 2100 Watt Höhe ohne Arbeitsplatte 820 mm Ablaufpumpe 30 Watt Gesamtbreite 600 mm Umwälzpumpe 100 Watt Gesamttiefe 610 mm Tiefe ohne Arbeitsplatte 561 mm Spannung 220-240 Volt...
- Seite 33 152961690de.qxp 24/06/2004 8.56 Pagina 33 Hinweise für Prüfinstitute Die Prüfung nach EN 60704 muss bei Die Prüfungen nach EN 50242 müssen voller Beladung mit dem Testprogramm mit vollem Salzbehälter des Wasserent- (siehe Programmtabelle) durchgeführt härters, mit vollem Vorratsbehälter für werden. Klarspüler und mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden.
- Seite 34 152961690de.qxp 24/06/2004 8.56 Pagina 34 Programmübersicht Programm Geeignet für Taste Stark verschmutztes Ess- und Kochgeschirr mit INTENSIV angetrockneten Speiseresten, besonders Eiweiß und 70° Stärke. INTENSIV 70° Stark bis normal verschmutztes Ess- und AUTOMATIC Kochgeschirr mit angetrockneten Speiseresten. AUTOMATIC Frisch benutztes, normal bis verschmutztes Geschirr. BLITZ BLITZ Diese Programm eignet sich nicht bei angetrockneten...
- Seite 35 152961690de.qxp 24/06/2004 8.56 Pagina 35 Verbrauchswerte Durchschnittliche Durchschnittlicher Durchschnittli- Programmablauf Programmdauer in Energieverbrauch in cher Wasserver- Minuten bei Kalt- kWh bei Kalt- was- brauch in Litern wasseranschluss seranschluss Vorspülen Reinigen 2 x Zwischenspülen 110 - 120 1,7 - 1,9 23 - 25 Klarspülen Trocknen Vorspülen...
- Seite 36 QUELLE-Verkaufsstelle in Ihrer Nähe, an den Technischen Kundendienst PROFECTIS oder rufen Sie bei einer unserer Service-Hotlines an. Die Bedingungen und die Telefonnummern hierzu finden Sie im Service-Teil des QUELLE-Hauptkataloges. QUELLE AG 90762 Fürth Geschirrspüler 4920 Standmodell weiß Produkt-Nr. 157.582 Änderungen vorbehalten...
