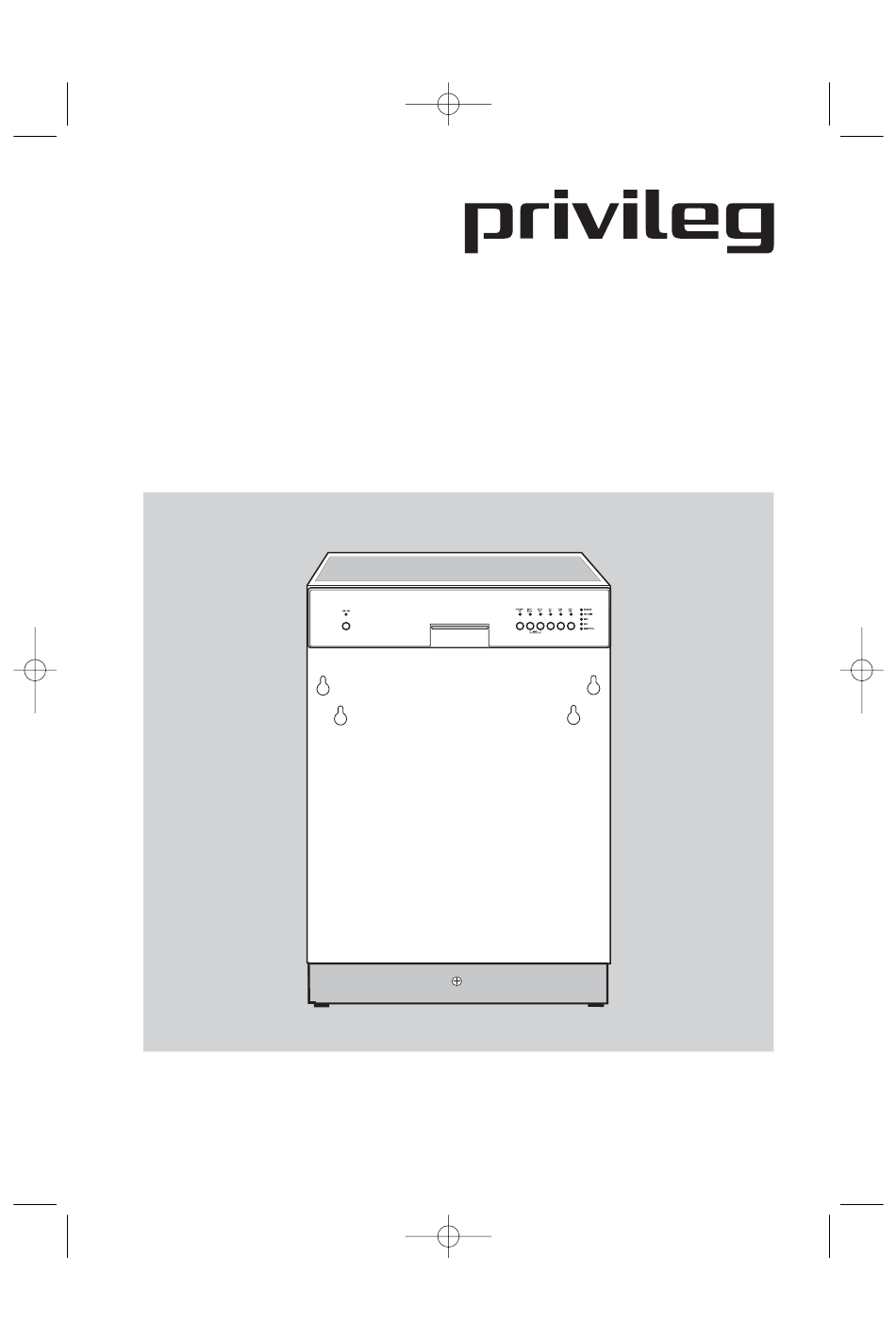

- Seite 1 152952571de.qxp 3/3/2006 10:23 AM Pagina 1 Geschirrspüler 46500 i Integrierbares Modell COP04 Gebrauchsanweisung...
- Seite 2 152952571de.qxp 3/3/2006 10:23 AM Pagina 2 Sehr geehrte Kundin, Transportschaden sehr geehrter Kunde, Eines sollten Sie auf jeden Fall sofort überprüfen: ob Ihr Gerät unbeschädigt vielen Dank für Ihren Einkauf bei Quelle. bei Ihnen angekommen ist. Falls Sie Überzeugen Sie sich selbst: auf unsere einen Transportschaden feststellen, Produkte ist Verlass.
- Seite 3 152952571de.qxp 3/3/2006 10:23 AM Pagina 3 Inhaltsverzeichnis Seite Sicherheitshinweise und Warnungen......4/5 Hinweis zur Verpackungsentsorgung .
- Seite 4 152952571de.qxp 3/3/2006 10:23 AM Pagina 4 Sicherheitshinweise und Warnungen Bewahren Sie diese Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, so sorgen Sie dafür, dass das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezügli- chen Hinweise informieren kann.
- Seite 5 152952571de.qxp 3/3/2006 10:23 AM Pagina 5 • Setzen Sie sich nicht auf die geöffnete • Netzstecker nie am Kabel aus der Tür, das Gerät könnte kippen. Steckdose ziehen, sondern am Stecker. • Vergewissern Sie sich vor Verwen- dung von Spezialsalz, Reinigungs- •...
- Seite 6 152952571de.qxp 3/3/2006 10:23 AM Pagina 6 Entsorgung der Altgeräte Das Altgerät ist vor der Verschrottung Das Symbol auf dem Produkt, der funktionsuntüchtig zu machen, d.h. Gebrauchsanleitung oder der Ver- das Netzkabel muss entfernt werden. packung weist darauf hin. Ebenso muss der Türverschluss un- Die Werkstoffe sind gemäß...
- Seite 7 152952571de.qxp 3/3/2006 10:23 AM Pagina 7 Geräteansicht oberer Geschirrkorb oberer Sprüharm Härtbereichsschalter unterer Vorratsbehälter Sprüharm für Spezialsalz Siebe Behälter für Vorratsbehälter Reinigungsmittel für Klarspüler Typschild Installation Aufstellen des Geschirrspülers schränken. Es könnte ein Wärme- stau eintreten, der die Umwälzpumpe Die Einplanung der Anschlüsse für in ihrer Funktion beeinträchtigt oder Wasserzu-und -ablauf, sowie Strom, beschädigt.
- Seite 8 152952571de.qxp 3/3/2006 10:23 AM Pagina 8 • Wird der Geschirrspüler direkt neben Zulaufschlauch mit Sicher- einem Gas- oder Kohleherd aufge- heitsventil stellt, muss zwischen Herd und Ge- schirrspüler eine wärmeisolierende, nicht brennbare Platte bündig zur Oberkante der Arbeitsplatte (Tiefe 57,5 cm) angebracht werden. Die Platte sollte auf der Seite zum Herd hin mit Aluminiumfolie ausgestattet sein.
- Seite 9 152952571de.qxp 3/3/2006 10:23 AM Pagina 9 Zulaufschlauch mit der Schlauchver- schraubung (ISO 228- 1:2000) an ei- nen Wasserhahn mit Außengewinde Zoll) anschließen. Anschlussmutter der Schlauchverschraubung nur von Hand anziehen. Achtung: • Ist der Zulaufschlauch oder das Si- cherheitsventil beschädigt, sofort Netzstecker ziehen.
- Seite 10 152952571de.qxp 3/3/2006 10:23 AM Pagina 10 Beschreibung der Bedienungsblende 1. EIN/AUS-Taste 5. Kontroll-Anzeigen Durch Drücken der EIN/AUS-Taste SALZ wird das Gerät ein- bzw. ausgeschaltet. Die Kontrolllampe SALZ leuchtet: Die Betriebskontrolllampe leuchtet Es muss Spezialsalz ein- bzw. nachge- oder erlischt. füllt werden. 2.
- Seite 11 152952571de.qxp 3/3/2006 10:23 AM Pagina 11 7. Funktions-Tasten Diese Tasten haben zwei Funktionen. Zusätzlich zu den aufgedruckten Spül- programmen kann mit diesen Tasten, in Kombination mit den EIN/AUS-Taste • der Wasserenthärter des Geschirr- spülers eingestellt werden. • ein laufendes Programm gelöscht werden (RESET).
- Seite 12 152952571de.qxp 3/3/2006 10:23 AM Pagina 12 Inbetriebnahme Vor der ersten Inbetriebnahme Wasserenthärter einstellen Verpackungsteile, Transportsicherungs- Um Kalkablagerungen auf Geschirr material, Klebebänder usw. entfernen. und im Geschirrspüler zu verhindern, Geringe Wasserrückstände im Spüler muss das Geschirr mit weichem, d.h. stammen von der Endkontrolle im kalkarmen Wasser gespült werden.
- Seite 13 152952571de.qxp 3/3/2006 10:23 AM Pagina 13 Elektronisch Einstellung: 3. Funktions-Taste 1 nochmal drücken. Die LED-Anzeige der Funktionstaste 1. EIN/AUS-Taste drücken. 1 blinkt. Falls Anzeigen zusätzlich zur Gleichzeitig blinkt die LED-Anzeige EIN/AUS-Taste leuchten,.ist ein Spül- ENDE. programm aktiviert. Das Spülpro- Die Anzahl der Blinkzeichen der gramm muss abgewählt werden LED-Anzeige ENDE entspricht der (RESET):...
- Seite 14 152952571de.qxp 3/3/2006 10:23 AM Pagina 14 Spezialsalz einfüllen Dadurch werden übergelaufenes Salzwasser und Salzkörner ausge- Um den Wasserenthärter zu entkalken, spült. muss Spezialsalz eingefüllt werden. Nur Je nach Körnung kann es einige Stun- Spezialsalz verwenden, das für Haus- den dauern, bis das Salz sich im Was- haltsgeschirrspüler geeignet ist.
- Seite 15 152952571de.qxp 3/3/2006 10:23 AM Pagina 15 4. Dosierung einstellen. 5. Deckel zudrücken, bis dieser einrastet. 6. Wenn Klarspüler ausgelaufen ist, mit einem Lappen wegwischen. 5. Deckel zudrücken, bis dieser einrastet. 6. Wenn Klarspüler danebengelaufen ist, mit einem Lappen wegwischen. Sonst bildet sich beim Spülen zuviel Schaum.
- Seite 16 152952571de.qxp 3/3/2006 10:23 AM Pagina 16 Bedienung / Handhabung Besteck und Geschirr Achtung: Schwämme, Haushaltstücher und alle einordnen Gegenstände, die sich mit Wasser voll- Zum Spülen im Geschirrspüler nicht saugen können, dürfen nicht im Ge- geeignet: schirrspüler gereinigt werden. • Bestecke mit Holz-, Horn-, Porzelan- •...
- Seite 17 Das Fassungsvermögen der Geschirr- • Wenn Sie den Besteckkorb wieder körbe nach Norm ist im Kapitel “Hinwei- zusammenfügen möchten, gehen se für Prüfinstitute” dargestellt. Da Ihr Sie bitte in umgekehrter Reihenfolge Geschirr vermutlich von der Norm ab- vor. weicht, müssen Sie die günstigste Ein- Gittereinsätze ordnung ausprobieren, um das Fas- Zur besseren Besteck-Reinigung emp-...
- Seite 18 152952571de.qxp 3/3/2006 10:23 AM Pagina 18 Einordnen im unteren Korb Einordnen im oberen Korb Stark verschmutztes, größeres Ge- Im oberen Korb werden Tassen, Glä- schirr wird im Unterkorb gründlich ge- ser, Salatschüsseln, Unter tassen, reinigt. Dessertteller bis zu einem Durchmes- •...
- Seite 19 152952571de.qxp 3/3/2006 10:23 AM Pagina 19 Oberen Korb in der Höhe Berührungsstellen können das ein- wandfreie Spülen beeinträchtigen. verstellen • Können sich die Sprüharme frei dre- Der Oberkorb ist höhenverstellbar. hen? Bitte achten Sie darauf, dass Im abgesenkten Zustand beträgt die einzelne Teile nicht zu hoch nach Geschirrhöhe oben ragen oder durch die Korbbö-...
- Seite 20 152952571de.qxp 3/3/2006 10:23 AM Pagina 20 Verwendung von 3-in-1 Reini- gern Bei diesen Produkten handelt es sich um Reiniger mit kombinierten Klarspül- und Salzfunktionen. 1. Prüfen Sie, ob die Reiniger für Ihre Wasserhärte geeignet sind. Herstellerangabe beachten. 2. Reiniger ausschließlich in den Behälter für Reinigungsmittel geben.
- Seite 21 152952571de.qxp 3/3/2006 10:23 AM Pagina 21 Spülprogramm / Startzeitvorwahl Spülprogramm starten Spülprogramm abbrechen 1. Funktions-Tasten 2 und 3 drücken 1. Überprüfen Sie, ob Geschirr und und gedrückt halten (RESET). Besteck im Geschirrspüler so einge- Die Programmanzeige des laufenden ordnet sind, dass die Sprüharme Spülprogramms blinkt einige Sekun- sich frei drehen können.
- Seite 22 152952571de.qxp 3/3/2006 10:23 AM Pagina 22 3. Innerhalb von 3 SekundenTaste für Kurzanweisung die Zusatzfunktion ANTIBAK drücken. Die wichtigsten Handgriffe bei der Inbe- Die Anzeige der ANTIBAK Zusatz- triebnahme des Gerätes sind folgende: funktion leuchtet. letzten 1. Wasserzulauf- und -ablaufschlauch Spülgang wird anschließen.
- Seite 23 152952571de.qxp 3/3/2006 10:23 AM Pagina 23 Pflege und Wartung Auf keinen Fall handelsübliche Möbel- pflege- oder aggressive Reinigungs- mittel verwenden. • Bedienteile des Geschirrspülers bei Bedarf nur mit einem weichen Lappen und warmem, klarem Wasser reinigen. • Innenbehälter, Türdichtung und Wasserzulaufsieb gelegentlich auf Verschmutzungen kontrollieren und gegebenenfalls reinigen.
- Seite 24 152952571de.qxp 3/3/2006 10:23 AM Pagina 24 Niemals versuchen, die oberen Die Siebe können nach den Beschrei- Sprüharme zu entfernen, da der Ge- bungen der vorangegangenen Seiten schirrspüler dadurch Schaden neh- herausgenommen und gereinigt wer- men kann. den. Evtl. Restwasser sorgfältig her- auswischen.
- Seite 25 152952571de.qxp 3/3/2006 10:23 AM Pagina 25 Behebung kleiner Störungen Hinweise zur Behebung klei- • Ist der Siphon verstopft? Siphon nerer Störungen reinigen. Löschen der Fehleranzeige: Wenn Sie unsere Ratschläge beach- Nachdem der Fehler behoben ist, ten, werden Sie immer Freude an Ihrer Gerät aus- und wieder einschalten.
- Seite 26 152952571de.qxp 3/3/2006 10:23 AM Pagina 26 • Sind die Düsen der Sprüharme teil- ... beim Spülen Pfeifgeräusche zu weise verstopft? hören sind? • Ist der Salzbehälterdeckel richtig • Das Pfeifen ist unbedenklich. geschlossen? Evtl. Abhilfe, anderen Markenreiniger verwenden..das Geschirr nicht trocken wird und ohne Glanz bleibt? Beachten! •...
- Seite 27 Störung c) Produkt-Nummer Wenn Sie für eine Störung keinen d) Privileg-Nummer Hinweis in der Gebrauchsanweisung Die Produkt- und Privileg-Nummer finden, so verständigen Sie bitte finden Sie auf dem Geräte-Typschild unseren das auf der rechten Türinnenseite an- -- Technischen Kundendienst -- gebracht ist.
- Seite 28 152952571de.qxp 3/3/2006 10:23 AM Pagina 28 Technische Daten / Abmessungen Technische Daten: Abmessungen: Fassungsvermögen 12 Maßgedecke Gesamthöhe 818-878 mm Durchflusserhitzer 2100 Watt Gesamtbreite 596 mm Ablaufpumpe 30 Watt Gesamttiefe 575 mm Gewicht 39 kg Umwälzpumpe 100 Watt Spannung 220-240 Volt 50 Hz Absicherung 10 Ampere...
- Seite 29 152952571de.qxp 3/3/2006 10:23 AM Pagina 29 Hinweise für Prüfinstitute Die Prüfung nach EN 60704 muss bei Die Prüfungen nach EN 50242 müssen voller Beladung mit dem Testprogramm mit vollem Salzbehälter des Wasserent- (siehe Programmtabelle) durchgeführt härters, mit vollem Vorratsbehälter für werden.
- Seite 30 152952571de.qxp 3/3/2006 10:23 AM Pagina 30 Programmübersicht Programm Geeignet für Taste Stark verschmutztes Ess- und Kochgeschirr mit angetrockneten Speiseresten, besonders Eiweiß und INTENSIV Stärke. INTENSIV 70° 70° Stark bis normal verschmutztes Ess- und AUTOMATIC Kochgeschirr mit angetrockneten Speiseresten. AUTOMATIC Frisch benutztes, normal bis verschmutztes Geschirr. BLITZ Diese Programm eignet sich nicht bei angetrockneten BLITZ 60°...
- Seite 31 152952571de.qxp 3/3/2006 10:23 AM Pagina 31 Verbrauchswerte Durchschnittliche Durchschnittlicher Durchschnittli- Programmablauf Programmdauer in Energieverbrauch in cher Wasserver- Minuten bei Kalt- kWh bei Kalt- was- brauch in Litern wasseranschluss 2) 3) seranschluss 2) 3) Vorspülen Reinigen 2 x Zwischenspülen 110 - 120 1,7 - 1,9 23 - 25 Klarspülen...
- Seite 32 152952571de.qxp 3/3/2006 10:23 AM Pagina 32 Gewährleistung Bei allen technischen Geräten von QUELLE beheben wir eventuelle Mängel im Rahmen der gesetzlichen Gewährleistungspflicht. Im Gewährleistungsfall wenden Sie sich bitte an eine QUELLE-Verkaufsstelle in Ihrer Nähe, an den Technischen Kundendienst PROFECTIS oder rufen Sie bei einer unserer Service-Hotlines an.
