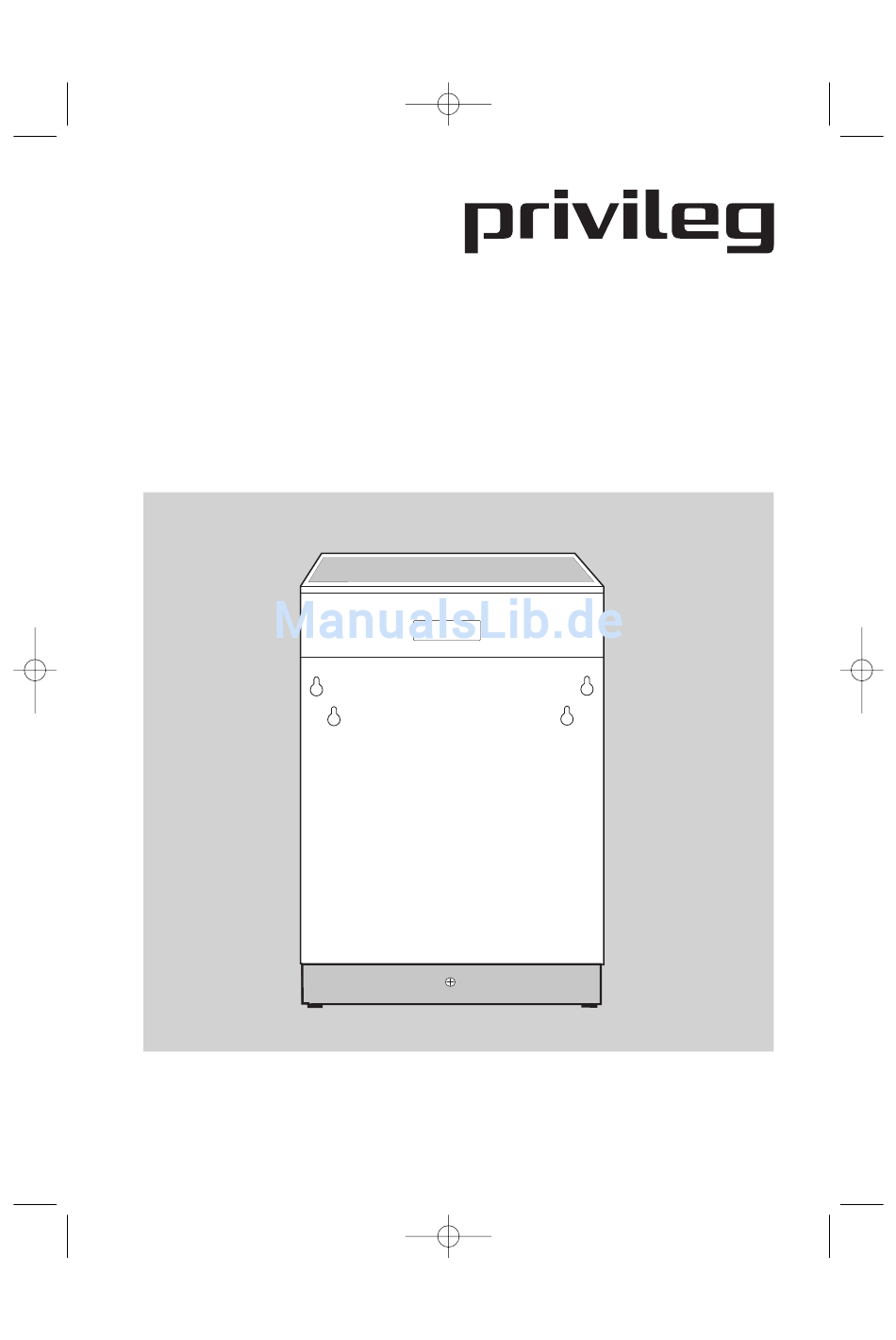

- Seite 1 152961790de prov.qxp 26/05/2004 16.34 Pagina 1 Geschirrspüler 40530 Vollintegrierbares Modell COP04 Gebrauchsanweisung...
- Seite 2 152961790de prov.qxp 26/05/2004 16.34 Pagina 2 Sehr geehrte Kundin, Transportschaden sehr geehrter Kunde, Eines sollten Sie auf jeden Fall sofort überprüfen: ob Ihr Gerät unbeschädigt vielen Dank für Ihren Einkauf bei Quelle. bei Ihnen angekommen ist. Falls Sie Überzeugen Sie sich selbst: auf unsere einen Transportschaden feststellen, Produkte ist Verlass.
-
Seite 3: Inhaltsverzeichnis
152961790de prov.qxp 26/05/2004 16.34 Pagina 3 Inhaltsverzeichnis Seite Sicherheitshinweise und Warnungen......4/5 Hinweis zur Verpackungsentsorgung . -
Seite 4: Sicherheitshinweise Und Warnungen
152961790de prov.qxp 26/05/2004 16.34 Pagina 4 Sicherheitshinweise und Warnungen Bewahren Sie diese Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, so sorgen Sie dafür, dass das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezügli- chen Hinweise informieren kann. -
Seite 5: Hinweis Zur Verpackungsentsorgung
152961790de prov.qxp 26/05/2004 16.34 Pagina 5 • Setzen Sie sich nicht auf die geöffnete • Netzstecker nie am Kabel aus der Tür, das Gerät könnte kippen. Steckdose ziehen, sondern am Stecker. • Vergewissern Sie sich vor Verwen- dung von Spezialsalz, Reinigungs- •... -
Seite 6: Entsorgung Der Altgeräte
152961790de prov.qxp 26/05/2004 16.34 Pagina 6 Entsorgung der Altgeräte Das Altgerät ist vor der Verschrottung Bitte erfragen Sie in Ihrer Gemeinde- funktionsuntüchtig zu machen, d.h. verwaltung die zuständige Entsor- das Netzkabel muss entfernt werden. gungsstelle. Ebenso muss der Türverschluss un- Auf besonderen Wunsch nehmen wir brauchbar gemacht werden, damit bei Anlieferung des Neugerätes das... -
Seite 7: Geräteansicht
152961790de prov.qxp 26/05/2004 16.34 Pagina 7 Geräteansicht oberer Geschirrkorb oberer Sprüharm Härtbereichsschalter unterer Vorratsbehälter Sprüharm für Spezialsalz Siebe Behälter für Vorratsbehälter Reinigungsmittel für Klarspüler Typschild Installation Aufstellen des Geschirrspülers schränken. Es könnte ein Wärme- stau eintreten, der die Umwälzpumpe Die Einplanung der Anschlüsse für in ihrer Funktion beeinträchtigt oder Wasserzu-und -ablauf, sowie Strom, beschädigt. -
Seite 8: Zulaufschlauch Mit Sicherheitsventil
152961790de prov.qxp 26/05/2004 16.34 Pagina 8 • Wird der Geschirrspüler direkt neben Zulaufschlauch mit Sicher- einem Gas- oder Kohleherd aufge- heitsventil stellt, muss zwischen Herd und Ge- Der Zulaufschlauch ist mit einem Si- schirrspüler eine wärmeisolierende, cherheitsventil ausgestattet, das sich nicht brennbare Platte bündig zur nach dem Anschluss direkt am Wasser- Oberkante der Arbeitsplatte (Tiefe... -
Seite 9: Wasserablauf
152961790de prov.qxp 26/05/2004 16.34 Pagina 9 Wasserablauf Verlegen der Schläuche Ablaufschlauch Wasserzu- und -ablaufschlauch Der Ablaufschlauch wird zweckmäßi- sind weitgehend knickfrei. gerweise fest installiert. Die Abflusshö- Überzeugen Sie sich davon, dass auch he muss zwischen 30 und 100 cm lie- beim Einschieben des Spülers an sei- gen. -
Seite 10: Beschreibung Der Bedienungsblende
152961790de prov.qxp 26/05/2004 16.34 Pagina 10 Beschreibung der Bedienungsblende Besondere Hinweise 5. Kontroll-Anzeigen Bevor Sie ein Spülprogramm wählen SALZ: die Kontrolllampe SALZ leuchtet: möchten wir Sie auf einige Besonder- Es muss Spezialsalz ein- bzw. nachge- heiten, die das Gerät besitzt, hinweisen. füllt werden. - Seite 11 152961790de prov.qxp 26/05/2004 16.34 Pagina 11 Achtung: Leuchtet nur die LED-Anzeige einer Programmtaste, ist dieses Spülpro- gramm aktiviert. Das Spülmprogramm muss abge- wählt werden (RESET): Funktiontasten für ca. 2 Sekunde gleichzeitig drücken. Die LED-Anzeigen aller jetzt anwählbaren Tasten des Be- dienfeles leuchten.
-
Seite 12: Inbetriebnahme
152961790de prov.qxp 26/05/2004 16.34 Pagina 12 Inbetriebnahme Vor der ersten Inbetriebnahme Wasserenthärter einstellen Verpackungsteile, Transportsicherungs- Um Kalkablagerungen auf Geschirr material, Klebebänder usw. entfernen. und im Geschirrspüler zu verhindern, Geringe Wasserrückstände im Spüler muss das Geschirr mit weichem, d.h. stammen von der Endkontrolle im kalkarmen Wasser gespült werden. - Seite 13 152961790de prov.qxp 26/05/2004 16.34 Pagina 13 Elektronisch Einstellung: Die LED-Anzeige der Funktions-Ta- 1. EIN/AUS-Taste drücken. ste 6A blinkt. Gleichzeitig blinkt die Die LED-Anzeigen aller jetzt an LED-Anzeige für Spülprogrammende wählbaren Tasten des Bedienfeles und Signaltöne sind zu hören (nur leuchten. wenn der Signalton eingeschaltet ist): Achtung:...
-
Seite 14: Spezialsalz Einfüllen
152961790de prov.qxp 26/05/2004 16.34 Pagina 14 Spezialsalz einfüllen Dadurch werden übergelaufenes Salzwasser und Salzkörner ausge- Um den Wasserenthärter zu entkalken, spült. muss Spezialsalz eingefüllt werden. Nur Je nach Körnung kann es einige Stun- Spezialsalz verwenden, das für Haus- den dauern, bis das Salz sich im Was- haltsgeschirrspüler geeignet ist. -
Seite 15: Klarspülerdosierung Einstellen
152961790de prov.qxp 26/05/2004 16.34 Pagina 15 6. Wenn Klarspüler ausgelaufen ist, mit einem Lappen wegwischen. Klarspülerzulauf ein/ausschalten Das Gerät muss ausgeschaltet sein. 1. EIN/AUS-Taste drücken. Die LED-Anzeigen aller jetzt an wählbaren Tasten des Bedienfeles leuchten. Achtung: 5. Deckel zudrücken, bis dieser einrastet. Leuchtet nur die LED-Anzeige einer 6. -
Seite 16: Bedienung / Handhabung
152961790de prov.qxp 26/05/2004 16.35 Pagina 16 Bedienung / Handhabung Besteck und Geschirr Achtung: Schwämme, Haushaltstücher und alle einordnen Gegenstände, die sich mit Wasser voll- Zum Spülen im Geschirrspüler nicht saugen können, dürfen nicht im Ge- geeignet: schirrspüler gereinigt werden. • Bestecke mit Holz-, Horn-, Porzelan- •... -
Seite 17: Einordnen Im Unteren Korb
152961790de prov.qxp 26/05/2004 16.35 Pagina 17 Das Fassungsvermögen der Geschirr- Derartige Teile sollten horizontal in körbe nach Norm ist im Kapitel “Hinwei- den speziellen Messerbesteckkorb se für Prüfinstitute” dargestellt. Da Ihr eingeordnet werden, welcher hinten Geschirr vermutlich von der Norm ab- in den Oberkorb eingehängt wird. -
Seite 18: Einordnen Im Oberen Korb
152961790de prov.qxp 26/05/2004 16.35 Pagina 18 Einordnen im oberen Korb Oberen Korb in der Höhe Im oberen Korb werden Tassen, Glä- verstellen ser, Salatschüsseln, Unter tassen, Der Oberkorb ist höhenverstellbar. Dessertteller bis zu einem Durchmes- Im abgesenkten Zustand beträgt die ser von 24 cm eingeordnet. -
Seite 19: Vor Dem Spülen Überprüfen
152961790de prov.qxp 26/05/2004 16.35 Pagina 19 Vor dem Spülen überprüfen 2. Reinigungsmittel in den Behälter für Reinigungsmittel (1)füllen. • Sind alle Geschirrteile richtig einge- Als Dosierhilfe für Pulverreiniger ordnet? Das ist besonders bei leich- dienen die Markierungslinien: ten Teilen wichtig, damit sie bei der „20“/„30“... -
Seite 20: Verwendung Von 3In1 Reinigern
152961790de prov.qxp 26/05/2004 16.35 Pagina 20 Reinigertabletten Reinigertabletten verschiedener Her- steller lösen sich unterschiedlich schnell auf. Daher können einige Reinigertablet- ten in Kurzprogrammen nicht die ganze Reinigungskraft entfalten. Verwenden Sie deshalb bei Reinigertabletten Nor- malprogramme mit Vorspülen. Verwendung von 3-in-1 Reini- gern Bei diesen Produkten handelt es sich um Reiniger mit kombinierten Klarspül-... -
Seite 21: Spülprogramm/Startzeitvorwahl
152961790de prov.qxp 26/05/2004 16.35 Pagina 21 Spülprogramm / Startzeitvorwahl Spülprogramm starten Tür vorsichtig öffnen. 2. Taste des neuen Spülprogramms 1. Überprüfen Sie, ob Geschirr und drücken und gedrückt halten. Besteck im Geschirrspüler so einge- Zunächst blinkt die Anzeige des lau- ordnet sind, dass die Sprüharme fenden Spülprogramms. -
Seite 22: Startzeitvorwahl Einstellen Oder Ändern
152961790de prov.qxp 26/05/2004 16.35 Pagina 22 Startzeitvorwahl einstellen Spülprogramm wechseln nach Start- zeitvorwahl: oder ändern Solange das Spülprogramm nicht be- Mit der Startzeitvorwahl können Sie ein- gonnen hat, können Sie durch Drücken stellen, ob ein Spülprogramm in 3, 6 einer Programmtaste das Spülpro- oder 9 Stunden beginnen soll. -
Seite 23: Kurzanweisung
152961790de prov.qxp 26/05/2004 16.35 Pagina 23 Geschirr ausräumen Kurzanweisung • Heißes Geschirr ist stoßempfindlich. Die wichtigsten Handgriffe bei der Inbe- Geschirr deshalb vor dem Ausräu- triebnahme des Gerätes sind folgende: men abkühlen lassen. 1. Wasserzulauf- und -ablaufschlauch • Lassen Sie am Programmende das anschließen. -
Seite 24: Pflege Und Wartung
152961790de prov.qxp 26/05/2004 16.35 Pagina 24 Pflege und Wartung Auf keinen Fall handelsübliche Möbel- 4. Grob-/Feinsieb (A/B) an der Grifföse pflege- oder aggressive Reinigungs- fassen und aus dem Mikrofilter (C) mittel verwenden. herausziehen. • Bedienteile des Geschirrspülers bei Bedarf nur mit einem weichen Lappen und warmem, klarem Wasser reinigen. -
Seite 25: Gehäuse-Pflege
152961790de prov.qxp 26/05/2004 16.35 Pagina 25 Niemals versuchen, die oberen Die Siebe können nach den Beschrei- Sprüharme zu entfernen, da der Ge- bungen der vorangegangenen Seiten schirrspüler dadurch Schaden neh- herausgenommen und gereinigt wer- men kann. den. Evtl. Restwasser sorgfältig her- auswischen. -
Seite 26: Behebung Kleiner Störungen
152961790de prov.qxp 26/05/2004 16.35 Pagina 26 Behebung kleiner Störungen Hinweise zur Behebung klei- ...Es sind 2 kurze Warntöne zu nerer Störungen hören, die ständig wiederholt wer- den, die Programmanzeige des ge- Wenn Sie unsere Ratschläge beach- wählten Spülprogramms blinkt; die ten, werden Sie immer Freude an Ihrer Anzeige für Spülprogrammende Geschirrspülmaschine haben. - Seite 27 152961790de prov.qxp 26/05/2004 16.35 Pagina 27 • Ist der Ablaufschlauch korrekt verlegt? • Haben Sie das Reinigungsmittel richtig dosiert? • Ist noch Spezialsalz im Salzvorrats- behälter? Ohne Spezialsalz wird das • Ist der Deckel des Salzvorratsbehäl- Wasser nicht enthärtet. Bei Wasser- ters richtig geschlossen? härten über 4°d können sich Kalkbe- •...
-
Seite 28: Kundendienst
Störung c) Produkt-Nummer Wenn Sie für eine Störung keinen d) Privileg-Nummer Hinweis in der Gebrauchsanweisung Die Produkt- und Privileg-Nummer finden, so verständigen Sie bitte finden Sie auf dem Geräte-Typschild unseren das auf der rechten Türinnenseite an- -- Technischen Kundendienst -- gebracht ist. -
Seite 29: Technische Daten / Abmessungen
152961790de prov.qxp 26/05/2004 16.35 Pagina 29 Technische Daten / Abmessungen Technische Daten: Abmessungen: Fassungsvermögen 12 Maßgedecke Gesamthöhe 818-878 mm Durchflusserhitzer 2100 Watt Gesamtbreite 596 mm Ablaufpumpe 30 Watt Gesamttiefe 550 mm Gewicht 39 kg Umwälzpumpe 100 Watt Spannung 220-240 Volt 50 Hz Absicherung 10 Ampere... - Seite 30 152961790de prov.qxp 26/05/2004 16.35 Pagina 30 Notizen...
- Seite 31 152961790de prov.qxp 26/05/2004 16.35 Pagina 31 Notizen...
- Seite 32 152961790de prov.qxp 26/05/2004 16.35 Pagina 32 Notizen...
-
Seite 33: Hinweise Für Prüfinstitute
152961790de prov.qxp 26/05/2004 16.35 Pagina 33 Hinweise für Prüfinstitute Die Prüfung nach EN 60704 muss bei Die Prüfungen nach EN 50242 müssen voller Beladung mit dem Testprogramm mit vollem Salzbehälter des Wasserent- (siehe Programmtabelle) durchgeführt härters, mit vollem Vorratsbehälter für werden. -
Seite 34: Programmübersicht
152961790de prov.qxp 26/05/2004 16.35 Pagina 34 Programmübersicht Programm Geeignet für Taste Stark verschmutztes Ess- und Kochgeschirr mit Intensiv 65° angetrockneten Speiseresten, besonders Eiweiß und Intensiv Stärke. 65° Normal verschmutztes Ess- und Kochgeschirr mit Normal 65° angetrockneten Speiseresten. Normal 65° Wenig verschmutztes Geschirr ohne anhaftende und Blitz 60°... -
Seite 35: Verbrauchswerte
152961790de prov.qxp 26/05/2004 16.35 Pagina 35 Verbrauchswerte Durchschnittliche Durchschnittlicher Durchschnittli- Programmablauf Programmdauer in Energieverbrauch cher Wasserver- Minuten bei Kalt- in kWh bei Kalt- brauch in Litern wasseranschluss wasseranschluss Vorspülen Reinigen 2 x Zwischenspülen 110 - 120 1,75 - 1,90 23 - 25 Klarspülen Trocknen Vorspülen... -
Seite 36: Gewährleistung
