Genie Z-34/22N Bedienungsanleitung Seite 17

Erste Auflage
Begrenzung der Fahrgeschwindigkeit
überprüfen
26 Betätigen Sie den Fußschalter.
27 Heben Sie den Primärausleger 30 cm an.
28 Bewegen Sie den Steuerhebel Fahren langsam
bis auf volle Antriebsleistung.
Ergebnis: Die mit dem gehobenen Ausleger
maximal erzielbare Fahrgeschwindigkeit sollte
0,3 m pro Sekunde nicht übersteigen.
29 Senken Sie den Ausleger in die eingefahrene
Position ab.
30 Fahren Sie den Ausleger 30 cm aus.
31 Bewegen Sie den Steuerhebel Fahren langsam
bis auf volle Antriebsleistung.
Ergebnis: Die mit ausgefahrenem Ausleger
maximal erzielbare Fahrgeschwindigkeit sollte
0,3 m pro Sekunde nicht übersteigen.
Falls die Fahrgeschwindigkeit mit angehobenem
Ausleger 0,3 m/s überschreitet, ist die Maschine
sofort außer Betrieb zu nehmen und entsprechend
zu kennzeichnen.

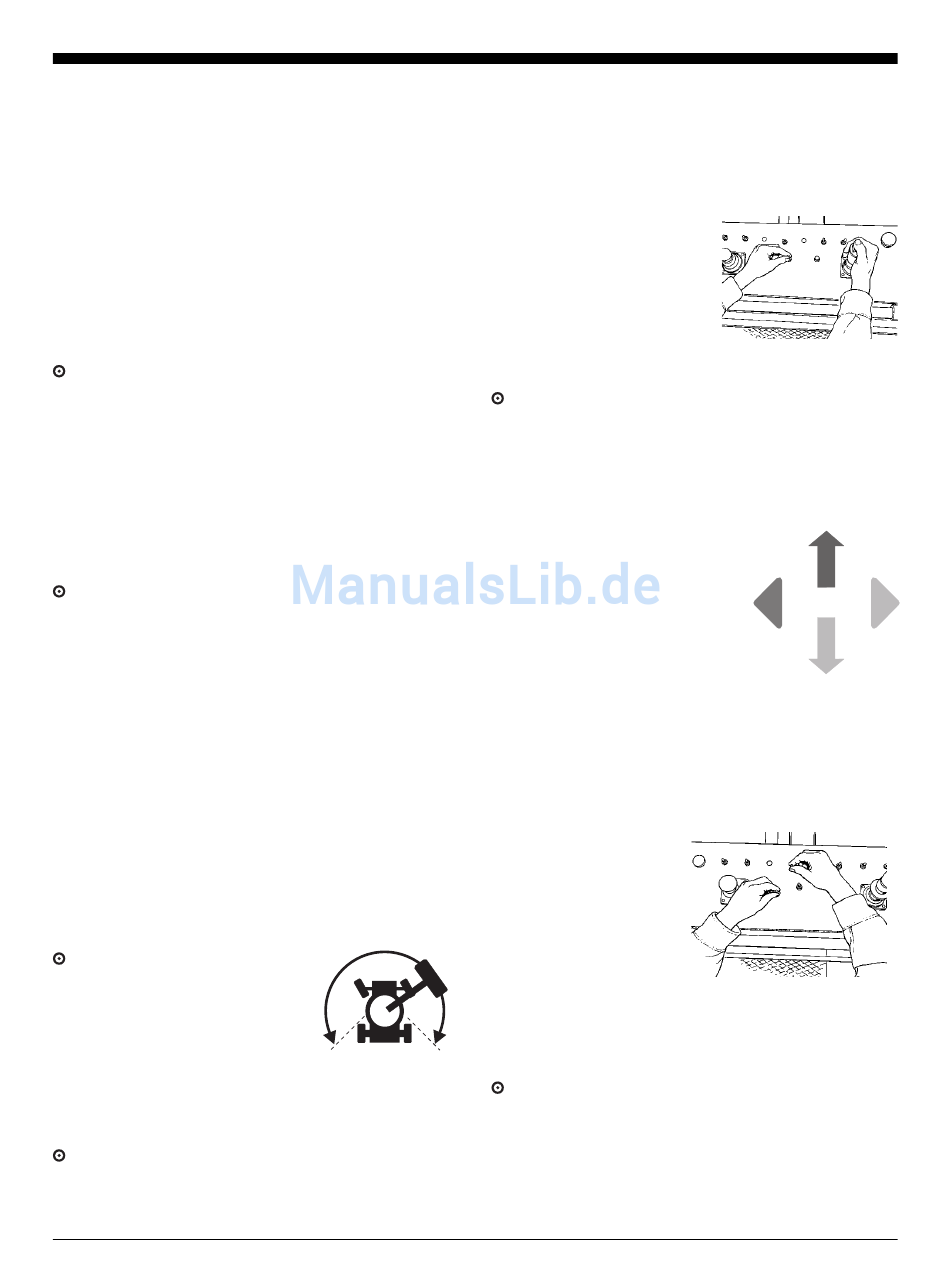

Antriebsaktivierungssystem überprüfen
32 Betätigen Sie den Fußschalter. Fahren Sie den
Primärausleger dann in die eingefahrene
Position zurück.
33 Drehen Sie den Drehtisch, bis sich der Ausleger
über eines der nicht lenkbaren Räder hinaus
bewegt hat.
Ergebnis: Die Anzeigelampe
für die Antriebsaktivierung
sollte aufleuchten und
aktiviert bleiben, solange
sich der Ausleger im
gezeigten Bereich befindet.
34 Bewegen Sie den Steuerhebel Fahren aus der
Mittelstellung.
Ergebnis: Die Fahrfunktion sollte nicht
angesteuert werden können.
Teile-Nr. 36539GR
35 Bewegen Sie den
Hinweis: Wenn das Antriebsaktivierungssystem
aktiviert ist, kann es vorkommen, dass die
Maschine entgegen der Bewegung des
Steuerhebels Fahren/Lenken losfährt.
Stellen Sie anhand der
farbkodierten Richtungspfeile
auf der Plattformsteuerung und
am Fahrgestell fest, in welche
Richtung die Maschine fahren
wird.
Steuerung mit Reserveantrieb überprüfen
36 Betätigen Sie den Fußschalter.
37 Entfernen Sie die rote Abdeckung des Reserve-
38 Halten Sie den Reserve-
Hinweis: Um die Batterien zu schonen, ist es
sinnvoll, jede Funktion nur kurz anzutesten, anstatt
den vollen Zyklus ablaufen zu lassen.
39 Beheben Sie eventuelle Fehlfunktionen, bevor
Genie Z-34/22 und Genie Z-34/22N
Kippschalter Fahren
aktivieren nach oben
oder unten, halten Sie
ihn gedrückt, und
bewegen Sie den
Steuerhebel Fahren
langsam aus der
Mittelstellung.
Ergebnis: Die Fahrfunktion sollte angesteuert
werden können.
antriebsschalters.
antriebsschalter in
der Stellung ein, und
betätigen Sie
gleichzeitig jeden
Funktions-
steuerhebel oder
Kippschalter.
Ergebnis: Alle Ausleger-, Lenk- und
Fahrfunktionen sollten angesteuert werden
können.
Sie die Maschine in Betrieb nehmen.
Bedienungsanleitung
FUNKTIONSTESTS
Blau
Gelb
15
