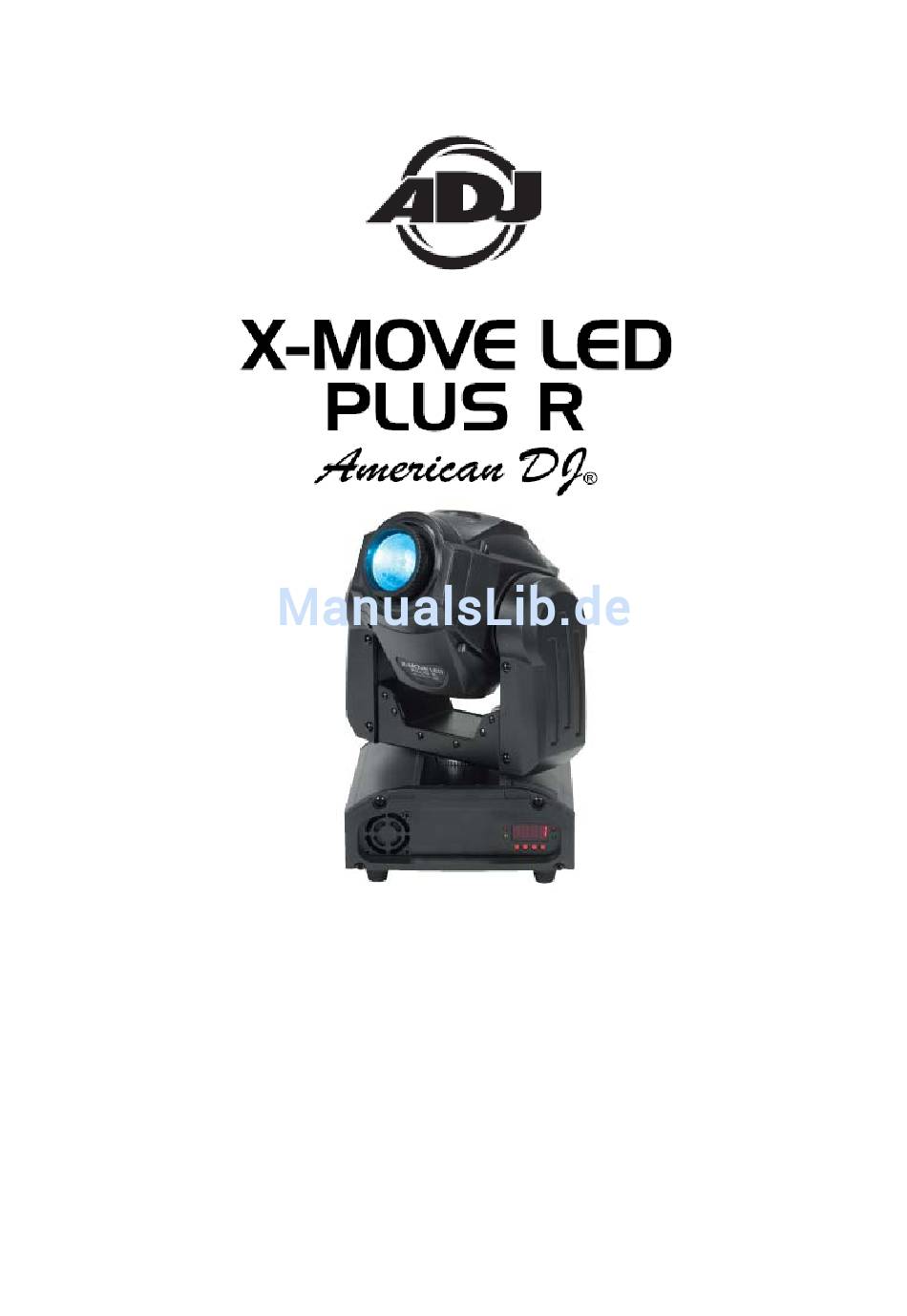

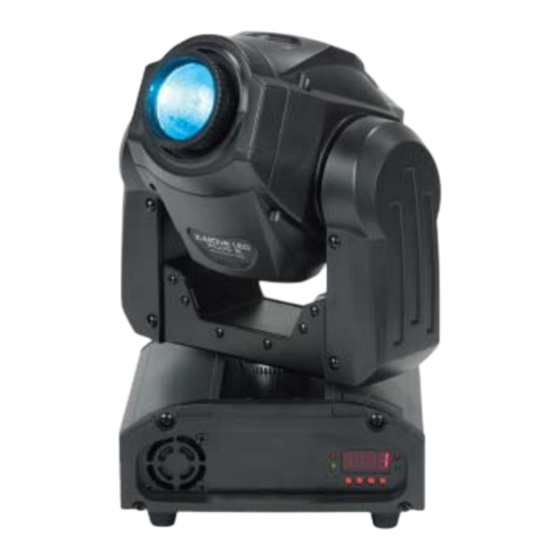

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu Überarbeitet 2/11 ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN .............................. 3 ALLGEMEINE ANWEISUNGEN .............................. 3 EIGENSCHAFTEN .................................. 3 SICHERHEITSVORKEHRUNGEN BEI HANDHABUNG ........................ 3 SICHERHEITSHINWEISE ................................ 4 EINRICHTUNG DES GERÄTS .............................. 5 SYSTEMMENÜ .................................. 7 BETRIEB .................................... 1 0 UC3‐STEUERUNG .................................. 1 1 DMX‐EIGENSCHAFTEN ................................ 1 2 GOBOS AUSWECHSELN ... -
Seite 3: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Auspacken: Vielen Dank, dass Sie sich für den Kauf eines X-Move LED Plus R von American DJ® entschieden haben. Jeder X-Move LED Plus R wurde gründlich werkseitig geprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Zu Ihrer eigenen Sicherheit empfiehlt es sich, vor der Erstinbetriebnahme des Geräts diese Betriebsanleitung gelesen und verstanden zu haben! Um das Risiko von Stromschlägen oder Feuer zu verhindern oder zu reduzieren, dürfen Sie dieses Gerät niemals im Regen oder bei hoher Luftfeuchtigkeit benutzen. ... -
Seite 5: Einrichtung Des Geräts
Stromanschluss den technischen Spezifikationen des X-Move LED Plus R von American DJ® entspricht. Der American DJ® X-Move LED Plus R ist in einer 110 V und 220 V Version verfügbar. Da die Netzspannung von Betriebsort zu Betriebsort variiert, sollten Sie vor Inbetriebnahme sicherstellen, dass die anliegende Spannung den Spezifikationen Ihres Geräts entspricht. - Seite 6 XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR- Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von Störungen minimiert.
-
Seite 7: Systemmenü
SYSTEMMENÜ Einstellen der DMX-512 Adresse Show-Modus 1 Show-Modus 2 Show-Modus 3 Show-Modus 4 Slave-Modus "Normal" Slave-Modus "Musiksteuerung" Musik-Modus Ein Musik-Modus Aus Verdunkelungs-Modus Ja Verdunkelungs-Modus Nein Schwenkung Normal Schwenkung Umgekehrt Neigung Normal Neigung Umgekehrt LED-Anzeige EIN LED-Anzeige AUS Normal Umgekehrt Fokuseinstellung Selbsttest Temperaturtest Betriebsstunden... - Seite 8 SYSTEMMENÜ (Fortsetzung) SYSTEMMENÜ: Sobald sie die Einstellungen vorgenommen haben, drücken Sie zur Bestätigung entweder auf ENTER, oder warten bis sie automatisch nach 8 Sekunden bestätigt werden. Um das Untermenü ohne vorgenommene Änderungen zu verlassen, drücken Sie auf MENU. ADDR - DMX Adressierungs-Einstellung 1.
- Seite 9 SYSTEMMENÜ (Fortsetzung) 1. Drücken Sie auf MENU, bis "I PAN" angezeigt wird; drücken Sie dann ENTER. Es wird entweder "NO" oder "1" angezeigt. 2. Zum Aktivieren des Reiters "Schwenkungsinversion", benutzen Sie die UP oder DOWN-Tasten, bis "I" angezeigt wird, und zum Bestätigen und Verlassen des Menüs drücken Sie auf die Taste ENTER. Zum Deaktivieren dieses Modus, wählen Sie "No"...
-
Seite 10: Betrieb
Gerät nach 8 Sekunden automatisch zu den Offset-Funktionen zurück. BETRIEB Betriebsmodi: Der X-Move LED Plus R kann in drei verschiedenen Modi betrieben werden. In jedem Modus können Sie das Gerät als Stand-alone oder in der Master/Slave-Konfiguration betreiben. Im nächsten Abschnitt sind die Unterschiede zwischen den einzelnen Betriebsmodi aufgelistet. -
Seite 11: Uc3-Steuerung
BETRIEB (Fortsetzung) 1. Drücken Sie auf MENU, bis "SOUN" angezeigt wird; drücken Sie dann ENTER. Drücken Sie auf UP oder DOWN, bis "ON" angezeigt wird. 2. Mit dem optionalen UC3-Controller (nicht inbegriffen) lassen sich verschiedene Funktionen, inklusive der Verdunkelungsfunktion, steuern. Show-Modus: In diesem Modus können Sie entweder nur ein Gerät oder mehrere verbundene Geräte in einer der vier auswählbaren vorprogrammierten Shows laufen lassen. -
Seite 12: Dmx-Eigenschaften
DMX-EIGENSCHAFTEN Kanal Wert Funktion 0 - 255 SCHWENKUNG NEIGUNG 0 - 255 FARBEN: 0 - 14 WEISS 15 - 29 30 - 44 BLAU 45 - 59 GRÜN 60 - 74 GELB 75 - 89 LILA 90 - 104 HELLBLAU 105 - 119 HELLGRÜN 120 - 127... - Seite 13 DMX-EIGENSCHAFTEN (Fortsetzung) GOBORAD 0 - 9 OFFEN 10 - 18 GOBO 1 19 - 27 GOBO 2 28 - 36 GOBO 3 37 - 46 GOBO 4 47 - 55 GOBO 5 56 - 63 GOBO 6 64 - 73 OFFEN SHAKE-EFFEKT 74 - 82 GOBO 1 SHAKE-EFFEKT...
-
Seite 14: Gobos Auswechseln
GOBOS AUSWECHSELN Das Gerät ist mit auswechselbaren Gobos ausgestattet. Bitte gehen Sie beim Wechseln der Gobos sehr sorgfältig vor. Befolgen Sie die Anweisungen unten und vergleichen Sie die Abbildungen auf der nächsten Seite. Vorsicht! Öffnen Sie nie das in Betrieb befindliche Gerät. Trennen Sie es erst von der Stromversorgung, bevor Sie versuchen, die Gobos zu wechseln. -
Seite 15: Auswechseln Der Sicherung
AUSWECHSELN DER SICHERUNG Trennen Sie das Netzkabel des Geräts von der Stromquelle. Sobald Sie das Kabel entfernt haben, können Sie den Sicherungshalter, der sich in der Anschlussbuchse für den Strom befindet, erkennen. Mithilfe eines Flachkopfschraubendrehers, den Sie in die Steckdose stecken, hebeln Sie den Sicherungshalter vorsichtig auf. -
Seite 16: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN Modell: X-Move LED Plus R Stromversorgung*: 120V/60Hz oder 230V/50Hz 1 x 10-W-LED LED: Leistungsaufnahme: Abmessungen: 8”(L) x 7.5”(B) x 12.5”(H) 205mm x 190mm x 320mm Abstrahlwinkel: 14 Grad Farben: RGB + weiß Gewicht: 13 lbs. / 5,9 kg Sicherung: Tastverhältnis:... -
Seite 17: Rohs - Ein Grosser Beitrag Zur Erhaltung Unserer Umwelt
ROHS – EIN GROSSER BEITRAG ZUR ERHALTUNG UNSERER UMWELT Sehr geehrter Kunde, die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. Sie verbietet unter anderem sechs Stoffe: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE) -
Seite 18: Weee - Entsorgung Von Elektrischen Und Elektronikaltgeräten
WEEE – ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONIKALTGERÄTEN Jährlich landen tausende Tonnen umweltschädlicher Elektronikbauteile auf den Deponien der Welt. Um eine bestmögliche Entsorgung und Verwertung von elektronischen Bauteilen zu gewährleisten, hat die Europäische Gemeinschaft die WEEE Richtlinie geschaffen. Das WEEE-System (Waste of Electrical and Electronical Equipment) ist vergleichbar dem bereits seit Jahren umgesetzten System des „Grünen Punkt“. -
Seite 19: Bemerkungen
