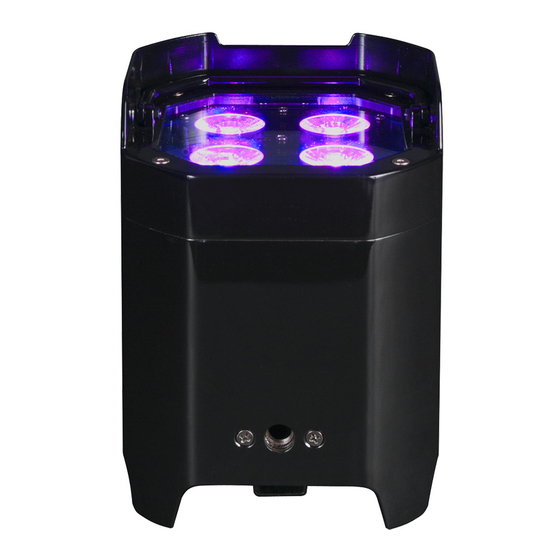

Inhaltszusammenfassung für ADJ element hex

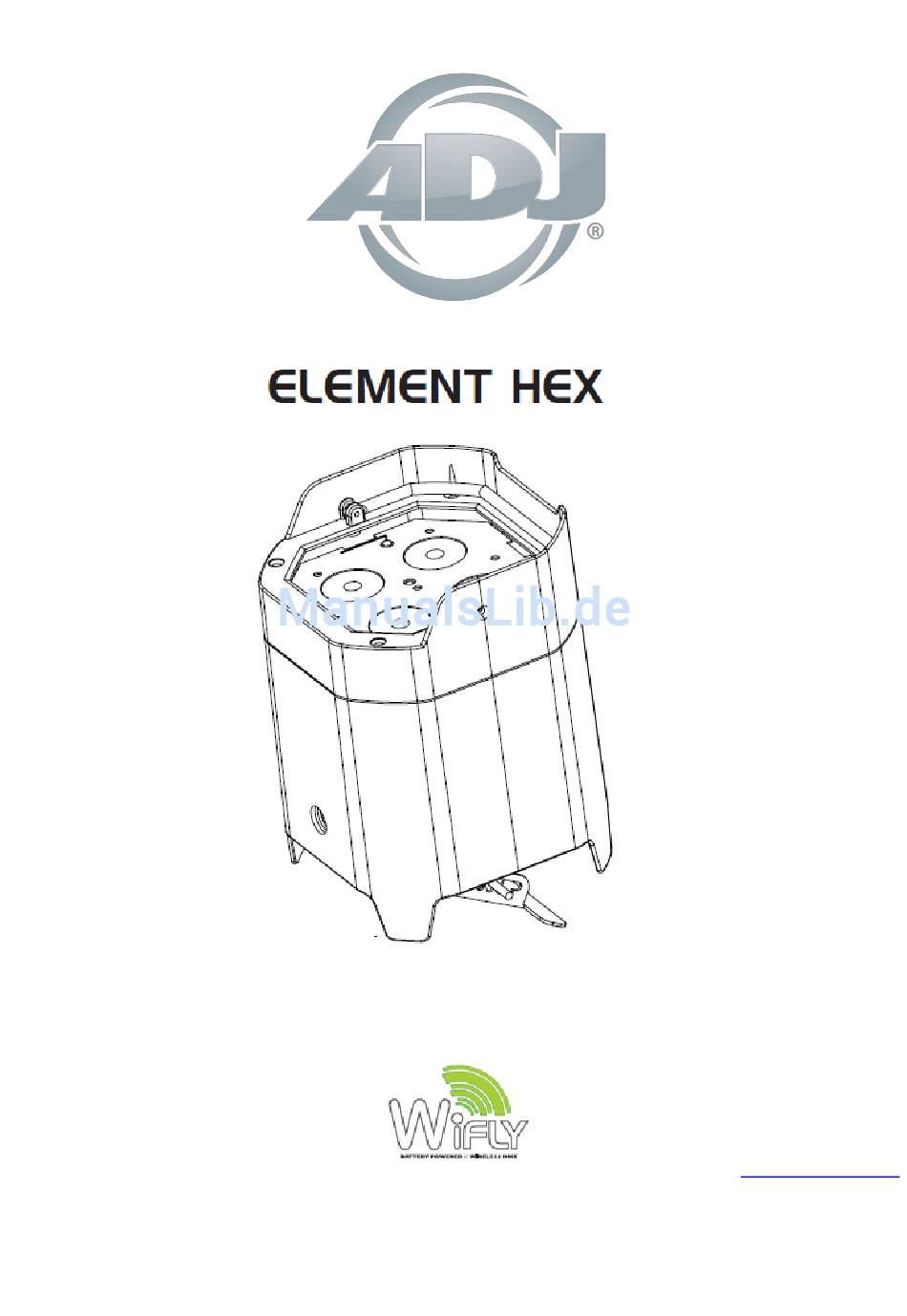

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 7/17...
-
Seite 2: Dokumentversion
Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtsprechung oder im Folgenden durch den Urheberschutz abgedeckt sind. -
Seite 3: Inhaltsverzeichnis
TECHNISCHE DATEN ................................28 OPTIONALES ZUBEHÖR ................................. 29 RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt ....................29 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................30 BEMERKUNGEN ..................................31 A.D.J. Supply Europe B.V. – www.americandj.eu – Element Hex Bedienungsanleitung Seite 3... -
Seite 4: Einleitung
INOZIONE EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Element Hex von ADJ Products, LLC, entschieden haben. Jeder Element Hex wird gründlich werksseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Sicherheitshinweise
RISIKOGRUPPE 3 – GEFÄHRDUNG DURCH ULTRAVIOLETTSTRAHLUNG (UV)! GERÄT SENDET EINE ULTRAVIOLETTSTRAHLUNG (UV) HOHER INTENSITÄT MIT EINER WELLENLÄNGE VON 395 BIS 435 NM AUS. ANGEMESSENEN AUGEN- UND HAUTSCHUTZ TRAGEN. LÄNGERE EXPOSITIONSZEITRÄUME VERMEIDEN. A.D.J. Supply Europe B.V. – www.americandj.eu – Element Hex Bedienungsanleitung Seite 5... -
Seite 6: Vorsichtsmassnahmen Bei Akkus
Werfen Sie Akkus niemals ins Feuer. Dies kann eine Explosion verursachen, die eine ernsthafte Gefahr darstellen würde. 3.5 Akkus nicht Wasser oder Flüssigkeiten aussetzen Akkus niemals in Flüssigkeiten, wie etwa Wasser, Salzwasser, Softdrinks, Säfte, Kaffee oder ähnliches, eintauchen. A.D.J. Supply Europe B.V. – www.americandj.eu – Element Hex Bedienungsanleitung Seite 6... - Seite 7 Umgebungstemperatur, usw., nicht innerhalb vorgegebener Grenzwerte befinden. Wenn die Akkus ihre Ladung nicht mehr über einen längeren Zeitraum halten können, könnte dies bedeuten, dass sie ausgetauscht werden müssen. 6. Akkuentsorgung Akku gemäß den lokalen Entsorgungsvorschriften entsorgen. A.D.J. Supply Europe B.V. – www.americandj.eu – Element Hex Bedienungsanleitung Seite 7...
-
Seite 8: Einrichten Des Dmx
EINRICHTEN DES DMX Leistungsaufnahme: Der Element Hex von ADJ verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen. - Seite 9 Masse / Abschirmung Pol 1 Pol 1 Signal invertiert ( DMX-„Cold“) Pol 2 Pol 2 Signal ( DMX+„Hot“) Pol 3 Pol 3 nicht belegt nicht verwenden nicht belegt nicht verwenden A.D.J. Supply Europe B.V. – www.americandj.eu – Element Hex Bedienungsanleitung Seite 9...
-
Seite 10: Aufbau Des Geräts
5. Stromausgang: Dieser Anschluss dient dazu, eine ankommende Stromquelle von einem anderen Gerät zu empfangen. 6. 3-poliger DMX-Ausgang: Dieser Ausgang dient zum Senden eines DMX-Signals an ein verbundenes Gerät für eine Master/Slave-Steuerung. A.D.J. Supply Europe B.V. – www.americandj.eu – Element Hex Bedienungsanleitung Seite 10... -
Seite 11: Dmx-Steuerung
4. Für mehr Informationen über DMX-Werte und Eigenschaften, lesen Sie bitte die Seiten 12-17. 5. Nachdem Sie den gewünschten DMX-Modus ausgewählt haben, schließen Sie das Gerät über die XLR- Steckverbindungen an einen handelsüblichen DMX-Controller an. A.D.J. Supply Europe B.V. – www.americandj.eu – Element Hex Bedienungsanleitung Seite 11... -
Seite 12: 6-Kanal-Modus
0% - 100% WEISS 0 - 255 0% - 100% BERNSTEINFARBEN 0 - 255 0% - 100% 0 - 255 0% - 100% MASTER-DIMMER 0 - 255 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – Element Hex Bedienungsanleitung Seite 12... -
Seite 13: 11-Kanal-Modus
ZUFALLS-STROBE LANGSAM-SCHNELL 224 - 255 LED-Anzeige EIN PROGRAMMAUSWAHL-MODUS 0 - 51 DIMMER-MODUS 52 - 102 FARBTON-MODUS 103 - 153 FARBWECHSEL-MODUS 154 - 204 FARB-FADE-MODUS 205 - 255 MUSIKSTEUERUNGS-MODUS A.D.J. Supply Europe B.V. – www.americandj.eu – Element Hex Bedienungsanleitung Seite 13... - Seite 14 Wenn Kanal 9 zwischen den Werten 154 und 204 liegt, befindet sich Kanal 10 im Farb-Fade-Modus und Kanal 11 steuert die Geschwindigkeit des Farb-Fade-Modus. Wenn Kanal 9 zwischen den Werten 205 und 255 liegt, befindet sich Kanal 10 im Musiksteuerungs-Modus und Kanal 11 steuert die Musikempfindlichkeit. A.D.J. Supply Europe B.V. – www.americandj.eu – Element Hex Bedienungsanleitung Seite 14...
- Seite 15 176 - 191 MUSIKSTEUERUNGS-MODUS 12 192 - 207 MUSIKSTEUERUNGS-MODUS 13 208 - 223 MUSIKSTEUERUNGS-MODUS 14 224 - 239 MUSIKSTEUERUNGS-MODUS 15 240 - 255 MUSIKSTEUERUNGS-MODUS 16 0 - 255 PROGRAMMGESCHWINDIGKEIT/MUSIKEMPFINDLICHKEIT A.D.J. Supply Europe B.V. – www.americandj.eu – Element Hex Bedienungsanleitung Seite 15...
-
Seite 16: 12-Kanal-Modus
160 - 175 FARBWECHSEL 11 176 - 191 FARBWECHSEL 12 192 - 207 FARBWECHSEL 13 208 - 223 FARBWECHSEL 14 224 - 239 FARBWECHSEL 15 240 - 255 FARBWECHSEL 16 A.D.J. Supply Europe B.V. – www.americandj.eu – Element Hex Bedienungsanleitung Seite 16... - Seite 17 0 - 255 PROGRAMMGESCHWINDIGKEIT/MUSIKEMPFINDLICHKEIT DIMMUNGSKURVEN 0 - 20 STANDARD 21 - 40 BÜHNE 41 - 60 61 - 80 ARCHITEKTUR 81 - 100 KINO 101 - 255 STANDARD AUF GERÄTEEINSTELLUNG A.D.J. Supply Europe B.V. – www.americandj.eu – Element Hex Bedienungsanleitung Seite 17...
-
Seite 18: Farbmakro-Tabelle
FARBMAKRO-TABELLE A.D.J. Supply Europe B.V. – www.americandj.eu – Element Hex Bedienungsanleitung Seite 18... -
Seite 19: Betriebsanweisung
• Statischer Farb-Modus – Es gibt 63 vorinstallierte Farbmuster, aus denen Sie auswählen können. • DMX-Steuerungsmodus – Mit dieser Funktion können Sie jede einzelne Funktion der Geräte mit einem standardmäßigen DMX 512-Controller ansteuern. A.D.J. Supply Europe B.V. – www.americandj.eu – Element Hex Bedienungsanleitung Seite 19... - Seite 20 Programms einstellen. Mit den Tasten UP und DOWN stellen Sie die Geschwindigkeit zwischen "SP.01" (langsamste) und "SP.16" (schnellste) ein. Sobald Sie die gewünschte Geschwindigkeit eingestellt haben, drücken Sie SETUP und wählen dann den gewünschten Auto-Modus aus. A.D.J. Supply Europe B.V. – www.americandj.eu – Element Hex Bedienungsanleitung Seite 20...
- Seite 21 • "ProG" (Auto Run) - Wenn kein DMX-Signal vorhanden oder dieses unterbrochen ist, geht das Gerät automatisch in den Auto Run-Modus. 3. Sobald Sie die gewünschte Einstellung gefunden haben, drücken Sie zum Verlassen des Menüs auf die Taste SET UP. A.D.J. Supply Europe B.V. – www.americandj.eu – Element Hex Bedienungsanleitung Seite 21...
- Seite 22 2. Betätigen Sie die SET UP-Taste, bis "dEFA" angezeigt wird. 3. Betätigen Sie die UP und DOWN-Tasten gleichzeitig. Betätigen Sie die MODE- Taste, um diesen Modus zu verlassen. A.D.J. Supply Europe B.V. – www.americandj.eu – Element Hex Bedienungsanleitung Seite 22...
-
Seite 23: Master/Slave-Konfiguration
3. Stellen Sie alle Slave-Geräte auf den Slave-Modus ein. Auf Seite 22 finden Sie Informationen zur Master/Slave-Konfiguration und zum Einstellen des Geräts als Slave-Gerät. 4. Wenn alles richtig eingerichtet ist, befolgen die Slave-Geräte nun die Anweisungen des Master-Geräts. A.D.J. Supply Europe B.V. – www.americandj.eu – Element Hex Bedienungsanleitung Seite 23... -
Seite 24: Fernbedienung Per Uc Ir/Airstream-App
(siehe unten). Zur Steuerung des Geräts richten Sie die Fernbedienung auf dessen Vorderseite und achten darauf, dass Sie nicht weiter als 10 Meter davon entfernt sind. Um die UC IR von ADJ verwenden zu können, aktivieren Sie zunächst den Infrarotsensor des Geräts. Für Informationen zum Aktivieren des Sensors, lesen Sie bitte die Anweisungen auf Seite 22. -
Seite 25: Akkustatus & Ladevorang
Abstieg T (ms) Anstieg T (ms) Abstieg T (ms) Standard (Standardeinstellun Bühne 1100 1540 1660 1180 1520 1860 1940 Architektonisch 1380 1730 2040 2120 Theater 1580 1940 2230 2280 A.D.J. Supply Europe B.V. – www.americandj.eu – Element Hex Bedienungsanleitung Seite 25... -
Seite 26: Seitenständer-Winkel
Es können maximal 15 Geräte bei 120 V angeschlossen werden. Bei mehr als 15 Geräten benötigen Sie eine weitere Schukosteckdose. HINWEIS: GEHEN SIE BEIM ZUSAMMENSCHLIESSEN WEITERER GERÄTE MIT DEM ELEMENT HEX IN SERIE VORSICHTIG VOR, DA DER STROMVERBRAUCH ANDERER GERÄTE VARIIEREN KANN! AUSWECHSELN DER SICHERUNG Trennen Sie das Netzkabel des Geräts von der Stromquelle. -
Seite 27: Fehlerbehebung
3. Achten Sie immer darauf, dass alle Teile völlig abgetrocknet sind, bevor Sie das Gerät wieder an die Stromversorgung anschließen. Die Häufigkeit der Reinigung hängt von der Umgebung ab, in der das Gerät betrieben wird (also etwa bei Rauch, dem Einsatz von Nebelmaschinen oder Staub). A.D.J. Supply Europe B.V. – www.americandj.eu – Element Hex Bedienungsanleitung Seite 27... -
Seite 28: Technische Daten
Fest verbauter Lithium-Akku Akkuenergie: 73,26 Wattstunden Akkugewicht: 1 lbs. / 0,42 kg Akkuspannung: 11,1 V Akkukapazität: 6,6 Ah Li-Ion-Zellen, insgesamt: 9 Teile Material Akkuummantelung: Hülse PVC + Papier aus Hochlandgerste A.D.J. Supply Europe B.V. – www.americandj.eu – Element Hex Bedienungsanleitung Seite 28... -
Seite 29: Optionales Zubehör
Technik entsprechen, umweltfreundlich sind. Die RoHS-Richtlinie ist ein wichtiger Schritt auf dem Weg zur Erhaltung unserer Umwelt. Wir als Hersteller fühlen uns verpflichtet, unseren Beitrag dazu zu leisten. A.D.J. Supply Europe B.V. – www.americandj.eu – Element Hex Bedienungsanleitung Seite 29... -
Seite 30: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
Wie auch die zuvor erwähnte RoHS, ist die WEEE ein wichtiger Beitrag zum Umweltschutz und wir helfen gerne mit, unsere natürliche Umgebung durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung unter: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Element Hex Bedienungsanleitung Seite 30... -
Seite 31: Bemerkungen
BEMERKUNGEN A.D.J. Supply Europe B.V. – www.americandj.eu – Element Hex Bedienungsanleitung Seite 31...
