GOBOS AUSWECHSELN
Das Gerät ist mit auswechselbaren Gobos ausgestattet. Bitte gehen Sie beim Wechseln der Gobos sehr
sorgfältig vor. Befolgen Sie die Anweisungen unten und vergleichen Sie die Abbildungen auf der nächsten
Seite.
Vorsicht! Öffnen Sie nie das in Betrieb befindliche Gerät. Trennen Sie es erst von der Stromversorgung,
bevor Sie versuchen, die Gobos zu wechseln.

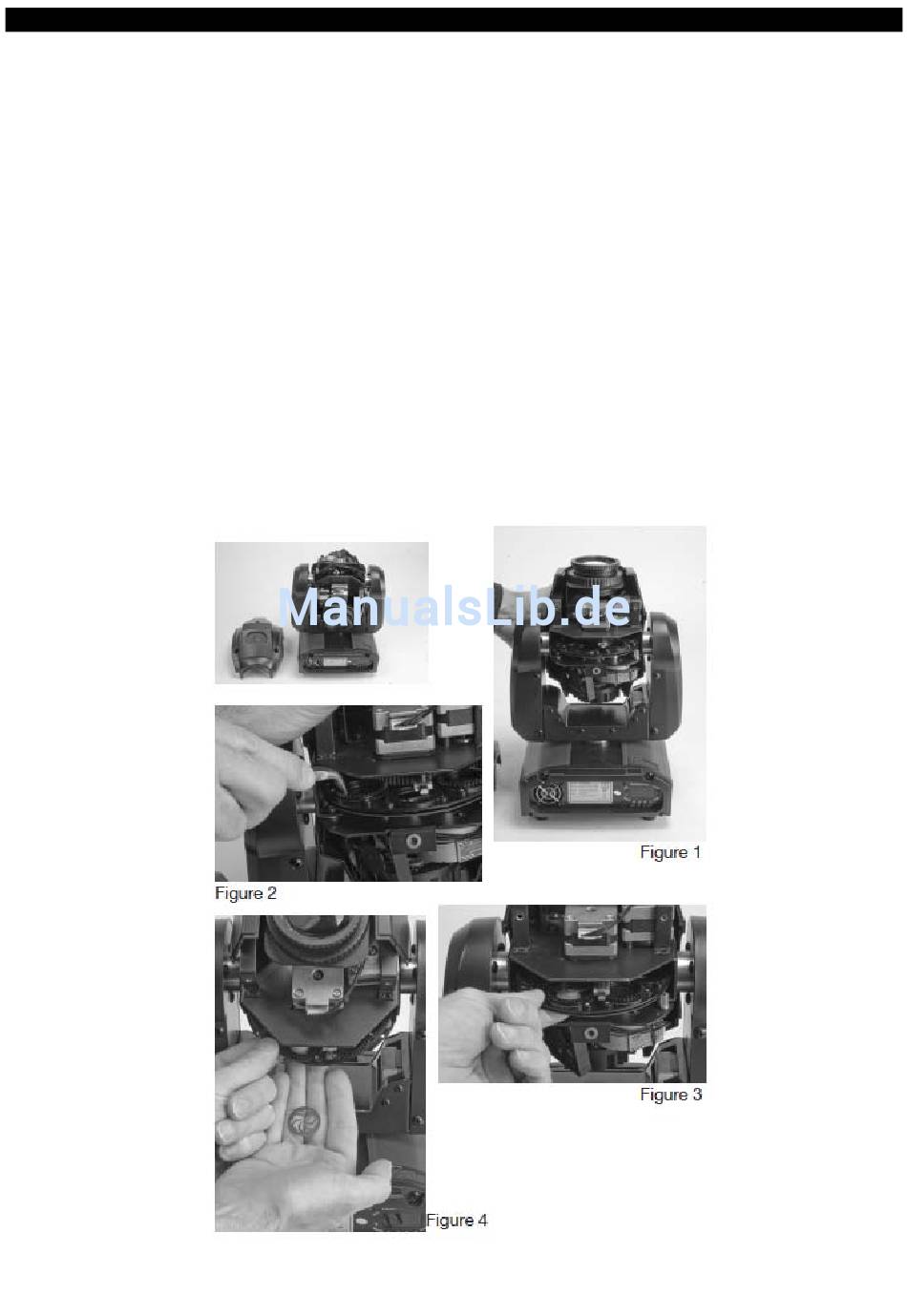

1. Um die Gobos auszuwechseln, entfernen Sie die obere Hälfte des Moving-Head-Scheinwerfers. Bei der
oberen Hälfte des Scheinwerfers befindet sich die Linse nicht am Gehäuse. Die Linse befindet sich in der
oberen Hälfte des Scheinwerferkopfes (Abbildung 1).
2. Schrauben Sie die 3 Phillips-Schrauben, mit denen die obere Hälfte angeschraubt ist, heraus. Entfernen Sie
die obere Hälfte des Gehäuses.
3. Wenn Sie die Hülle entfernen, gelangen Sie an das Goborad. Drehen Sie den Scheinwerfer, sodass die
Linse nach oben zeigt (Abbildung 2). Drehen Sie das Goborad mit der Hand, bis Sie sehen, dass sich das
Gobo ändert, und drehen Sie dann das Farbrad, bis sich das leere Feld (Spot) unter Ihrem gewünschten Gobo
befindet.
4. Fassen Sie mit einer dünnen Flachzange den Gerätering, der das Gobo an seinem Platz hält und entfernen
Sie den Ring (Abbildung 3).
5. Sobald der Ring entfernt ist, drücken Sie mit den Fingern das Gobo vorsichtig nach oben heraus (Abbildung
3). Sie können dann den Scheinwerfer so drehen, dass das Gobo in Ihren Handteller fällt (Abbildung 4).
6. Fügen Sie vorsichtig Ihr neues Gobo ein und legen Sie den Ring in das Gerät zurück.
7. Das Gerät wieder zusammenbauen.
A.D.J. Supply Europe B.V. – www.americandj.eu – X- Move LED Plus R Bedienungsanleitung Seite 14
