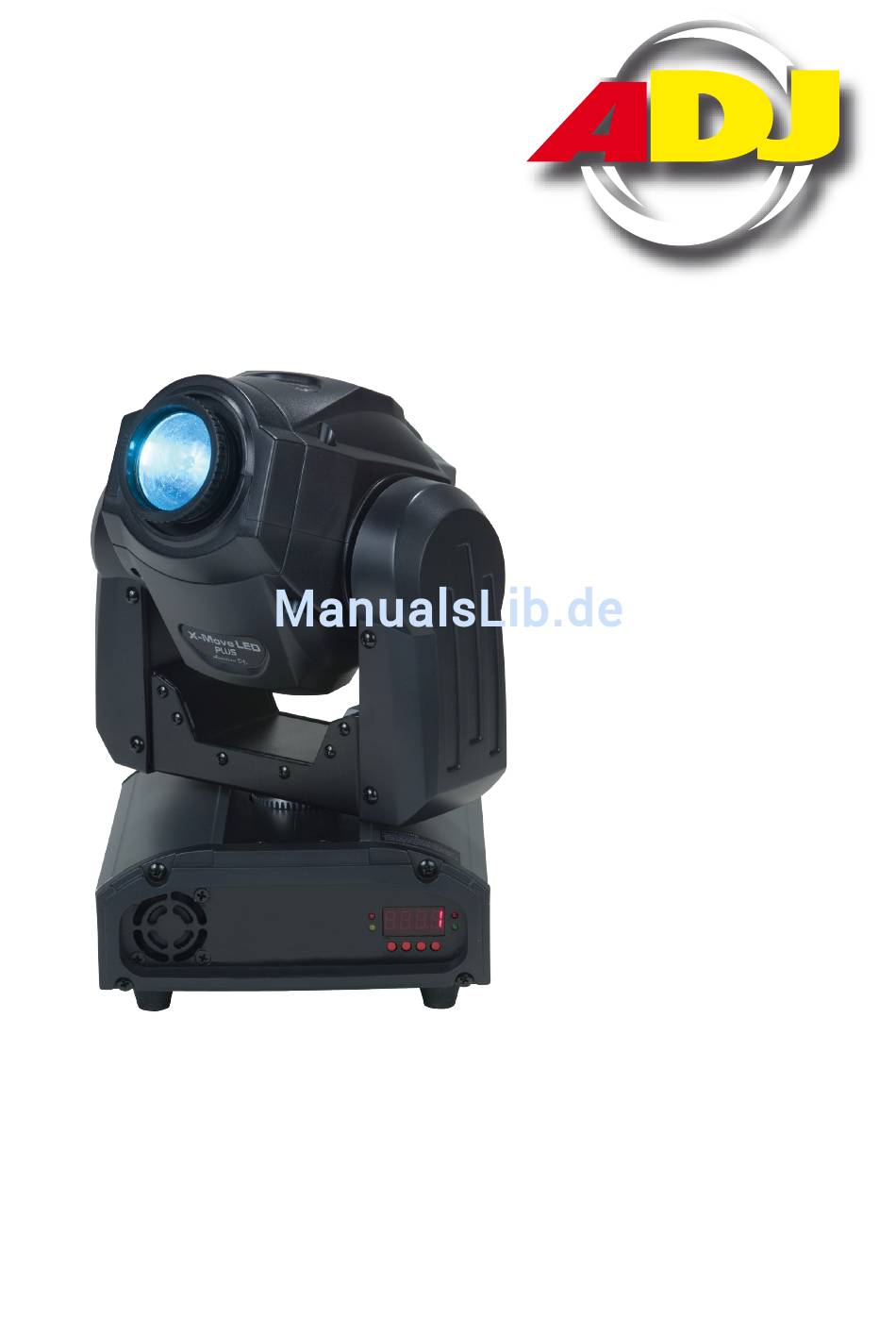

- Seite 1 Benutzerhandbuch -MOVE LED PLUS American DJ Europe Junostraat 2 6468 EW Kerkrade Niederlanden www.americanaudio.eu American DJ® - www.americanaudio.eu - X-Move LED™ Benutzerhandbuch Seite...
- Seite 2 X-Move LED™ Allgemeine Handlungsanweisungen Auspacken: Vielen Dank, dass Sie sich für den Kauf des X-Move LED™ von American DJ® entschieden haben. Jeder X-Move LED™ wurde gründlicht geprüft und ist in einwandfreiem Betriebszustand verschickt worden. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstehen konnten. Erscheint Ihnen der Karton beschädigt, überprüfen Sie Ihren Gerät genau auf alle Schäden und versichern Sie sich, dass das zur Inbetriebnahme des Geräts benötigt Zubehör unbeschädigt vorhanden ist.
- Seite 3 X-Move LED™ Allgemeine Einführung Um die Leistung des Produkts zu optimieren, lesen Sie bitte diese Anleitung sorgfältig durch und machen Sie sich mit den grundlegenden Funktionen dieser Einheit bekannt. Diese Anleitung enthält wichtige Sicherheitsanweisungen hinsichtlich Nutzung Instandhaltung des Geräts. Bitte bewahren Sie die Anleitung für die zukünftige Einsicht bei dem Gerät auf.
- Seite 4 X-Move LED™ Sicherheitsanweisungen Um die Gefahr von Stromschlägen oder Feuer zu vermeiden, nutzen Sie dieses Gerät niemals im Regen oder bei hoher Luftfeuchtigkeit. Schützen Sie das Gerät vor Spritzwasser. Das Gehäuse ist nicht wasserdicht. Prüfen Sie, ob die am Gerät angegebene Spannung der Netzspannung Ihrer ...
- Seite 5 X-Move LED™ Inbetriebnahme Stromzufuhr: Bevor Sie das Gerät an den Strom anschließen, vergewissern Sie sich, dass die lokale Stromspannung der geforderten Spannung für den X-Move LED™ von American DJ® entspricht. Der X-Move LED™ von American DJ® ist als 120V und 230V Version erhältlich.
- Seite 6 DATA -) angeschlossen wird. Diese Vorrichtung wird in den weiblichen XLR Stecker das Geräts, das in einer Verkettung als letztes angeschlossen wurde, eingesteckt, um die Linie abzuschließen. Das Benutzen eines Kabelterminators (ADJ Bestellnummer Z-DMX/T) reduziert die Wahrscheinlichkeit von Fehlfunktionen.
- Seite 7 X-Move LED™ Inbetriebnahme XLR 5-Pin DMX Stecker. Manche Hersteller benutzen für die Datenübertragung DMX-512 Datenkabeln mit 5 Pins anstatt mit 3 Pins. DMX 5-Pin Stecker können an 3-Pin DMX Linien angeschlossen werden. Wenn Sie Standard 5-Pin Datenkabeln in eine 3-Pin Linie einstecken wollen, müssen Sie einen Kabeladapter benutzen.
- Seite 8 X-Move LED™ Systemmenü American DJ® - www.americanaudio.eu - X-Move LED™ Benutzerhandbuch Seite...
- Seite 9 X-Move LED™ Systemmenü Systemmenü: Wenn Sie Einstellungen anpassen, können Sie zum Bestätigen entweder ENTER drücken oder Sie warten 8 Sekunden für ein automatisches Setup. Um ein Menü zu verlassen ohne eine Einstellung zu verändern, drücken Sie die MENU Taste. – Einstellen der DMX Adresse. 1.
- Seite 10 X-Move LED™ Systemmenü - Blackout oder Stand-by Modus. 1. Betätigen Sie die MENU Taste so oft, bis “ ” angezeigt wird, drücken Sie ENTER. Es wird entweder Yes oder No angezeigt. 2. Um den Blackout Modus zu aktivieren, betätigen Sie die UP oder DOWN Taste, bis "Yes" angezeigt wird und drücken Sie die ENTER Taste zum Bestätigen.
- Seite 11 X-Move LED™ Systemmenü – Mit dieser Funktion wird ein selbsttestendes Programm aufgerufen. Das Testprogramm überprüft die Dreh-/Schwenkbewegung und die Farben . 1. Betätigen Sie die MENU Taste so oft, bis " " angezeigt wird, drücken Sie ENTER. 2. Der Scheinwerfer führt nun einen Selbsttest durch. –...
- Seite 12 X-Move LED™ Betrieb Betriebsarten: Der X-Move LED™ hat drei unterschiedliche Betriebsarten. In jedem Modus können Sie den Scheinwerfer als Einzelscheinwerfer benutzen oder im Master/Slave Betrieb. Der nächste Abschnitt erläutert die Unterschiede in den Betriebsarten.. • Sound Active Modus - Der Scheinwerfer wird auf Musik reagieren und aus den eingebauten Programme wählen. •...
- Seite 13 X-Move LED™ Betrieb Sound Active Modus: Dieser Modus ermöglicht es, das entweder Einzelgeräte oder einige miteinander verkettete Geräte zum Takt der Musik arbeiten. 1. Betätigen Sie die MENU Taste so oft, bis „ “ angezeigt wird und drücken Sie ENTER. Betätigen Sie die UP oder DOWN Taste, so dass "...
- Seite 14 X-Move LED™ DMX Eigenschaften Kanal Wert Funktion 0-255 SCHWENKEN 0-255 DREHEN FARBE 0-14 WEIß 15-29 ORANGE 30-44 BLAU 45-59 GRÜN 60-74 GELB 45-89 PINK 90-104 HELLBLAU 105-119 HELLGRÜN 120-127 HELLGELB 128-254 REGENBOGENEFFEKT SCHNELL - LANGSAM SOUND AKTIVIERT GOBORAD GEÖFFNET 8-14 GOBO 1 15-21 GOBO 2...
-
Seite 15: Bewegung Geschwindigkeit Schnell - Langsam
X-Move LED™ DMX Eigenschaften Kanal Wert Funktion SHUTTEREFFEKT/STROBOSKOPEFFEKT BLACKOUT 8-15 SHUTTEREFFEKT GEÖFFNET 16-131 STROBOSKOPEFFEKT LANGSAM – SCHNELL 132-139 SHUTTEREFFEKT GEÖFFNET 140-180 SHUTTEREFFEKT LANGSAM GEÖFFNET – SCHNELL GESCHLOSSEN 181-190 SHUTTEREFFEKT GEÖFFNET 191-231 SHUTTEREFFEKT SCHNELL GEÖFFNET – LANGSAM GESCHLOSSEN 232-239 SHUTTEREFFEKT GEÖFFNET 240-247 RANDOM-STROBOSKOPEFFEKT 248-255... - Seite 16 X-Move LED™ Auswechseln der Sicherungen Finden Sie das Stromkabel des Geräts und entfernen Sie es. Sobald Sie das Kabel entfernt haben, können Sie den Sicherungshalter, der sich in der Anschlussbuchse für den Strom befindet, lokalisieren. Mit Hilfe eines Schlitzschraubendrehers schrauben Sie die Sicherungsgehäuse auf und stemmen Sie den Sicherungshalter vorsichtig auf.
- Seite 17 X-Move LED™ Spezifikationen Model: X-Move LED™ Stromversorgung*: 1 20V/60Hz oder 230V/50Hz Leistungsverbrauch: Abmessung: 205mm x 190mm x 320mm Farben: RGB + Weiß Gewicht: 4.5kg Sicherung: 2 Ampere (120V & 230V) Arbeitszyklus: Keiner DMX: 8 DMX Kanäle Farben: 8 + Weiß Motivblenden: 8 + Spot Musikgesteuert:...
