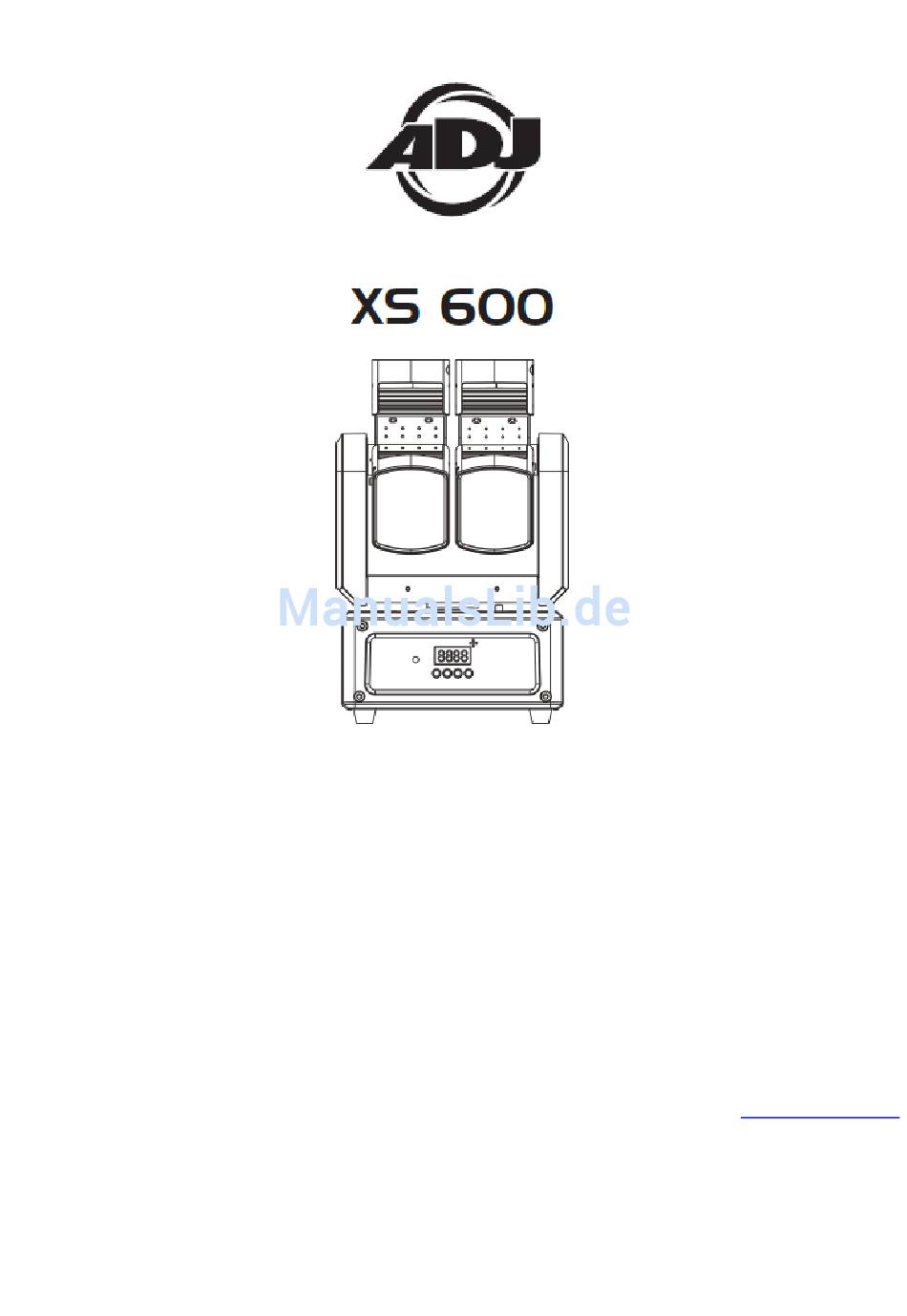

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 10/15...
- Seite 2 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtsprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 3: Inhaltsverzeichnis
REINIGUNG ................................... 17 FEHLERBEHEBUNG ................................18 TECHNISCHE DATEN ................................18 RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt ....................19 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................19 A.D.J. Supply Europe B.V. – www.americandj.eu – XS 600 Bedienungsanleitung Seite 3... -
Seite 4: Allgemeine Informationen

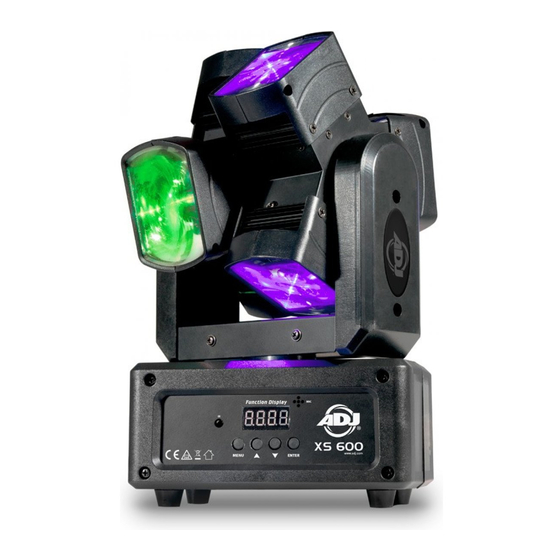

Erste Schritte: Der XS 600 von ADJ ist eine völlig neuartige Entwicklung im Bereich Moving Lights. Er besteht aus dualen Axis-Köpfen, die sich in beide Richtungen um 360 Grad drehen lassen. Der XS 600 ist als Stand-alone oder für eine Master/Slave-Konfiguration konzipiert. Der XS 600 verfügt über drei Betriebsmodi: Musiksteuerungs-Modus, Show-Modus und DMX-Steuerung. -
Seite 5: Sicherheitshinweise
EINRICHTEN DES DMX Leistungsaufnahme: Der XS 600 von ADJ verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen. - Seite 6 EINRICHTEN DES DMX (Fortsetzung) Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Der XS 600 kann über das DMX-512-Protokoll angesteuert werden. Der XS 600 verfügt über 5 DMX-Kanal- Modi. Die DMX-Adresse wird elektronisch über das Bedienelement auf der Vorderseite des Geräts vergeben. Ihr Gerät und Ihr DMX-Controller benötigen ein zertifiziertes DMX- 512 110 Ohm Datenkabel für den Dateneingang und -ausgang (Abbildung 1).
-
Seite 7: Cad-Zeichnung
OFF = im Uhrzeigersinn On = entgegen dem Uhrzeigersinn Hintergrundbeleucht ung der Anzeige Off = normal On = umgekehrt 000-255 Gesamtlaufzeit Aktuelle Software-Version Zurücksetzen aller Motoren Einstellung des Weißabgleichs A.D.J. Supply Europe B.V. – www.americandj.eu – XS 600 Bedienungsanleitung Seite 7... - Seite 8 Betriebsmodus wechselt. Sie können diesen auch als den Betriebsmodus festlegen, in den das Gerät beim Einschalten zurückkehrt. 1. Drücken Sie auf MENU, bis "LAST" angezeigt wird; darunter wird dann entweder "BLAC", "HOLD" oder "SHOU" angezeigt. A.D.J. Supply Europe B.V. – www.americandj.eu – XS 600 Bedienungsanleitung Seite 8...
- Seite 9 2. Drücken Sie auf UP oder DOWN, bis "On" angezeigt wird, und drücken Sie dann auf ENTER. Zum Aktivieren der normalen Anzeige wählen Sie "Off" und drücken dann auf ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – XS 600 Bedienungsanleitung Seite 9...
-
Seite 10: Betrieb
Steuerung der Effekte Chase, Muster, Dimmer und Strobe verwenden. Mit einem DMX-Controller lassen sich einzigartige Programme erzeugen, die perfekt auf die jeweiligen Anforderungen zugeschnitten sind. 1. Der XS 600 ist mit 2 DMX-Kanal-Modi ausgestattet: 25 Kanäle und 31 Kanäle. Für weitere Informationen über DMX-Werte und Eigenschaften, vergleichen Sie die Seiten 12 bis 16. -
Seite 11: Master/Slave-Konfiguration
Steuerung des Geräts richten Sie die Fernbedienung auf dessen Vorderseite und achten darauf, dass Sie nicht weiter als 10 Meter davon entfernt sind. Der XS 600 wird mit der Fernbedienung Airstream IR geliefert. Die ADJ Airstream IR ist eine universelle Infrarot-Fernbedienungs-App zur Ansteuerung verschiedener, mit der UC IR kompatibler Geräte. Sie können die Airstream IR-App im iOS App-Store herunterladen. -
Seite 12: 25-Kanal-Modus
KOPF 2, GRÜNE LED 0 % - 100 % 0 - 255 KOPF 2, BLAUE LED 0 % - 100 % 0 - 255 KOPF 2, WEISSE LED 0 % - 100 % A.D.J. Supply Europe B.V. – www.americandj.eu – XS 600 Bedienungsanleitung Seite 12... - Seite 13 80 - 89 KEINE FUNKTION 90 - 99 VERDUNKELUNG MIT ÄNDERUNG DER RGBW-WERTE 100 - 199 KEINE FUNKTION 200 - 209 ALLE ZURÜCKSETZEN 210 - 255 KEINE FUNKTION A.D.J. Supply Europe B.V. – www.americandj.eu – XS 600 Bedienungsanleitung Seite 13...
-
Seite 14: 31-Kanal-Modus
KOPF 2, GRÜNE LED 0 % - 100 % 0 - 255 KOPF 2, BLAUE LED 0 % - 100 % 0 - 255 KOPF 2, WEISSE LED 0 % - 100 % A.D.J. Supply Europe B.V. – www.americandj.eu – XS 600 Bedienungsanleitung Seite 14... - Seite 15 SCHNELL ÖFFNEN - LANGSAM SCHLIESSEN 240 - 255 ZUFALLS-STROBE 0 - 255 MASTER-DIMMER KOPF 1 0 % - 100 % 0 - 255 MASTER-DIMMER KOPF 2 0 % - 100 % A.D.J. Supply Europe B.V. – www.americandj.eu – XS 600 Bedienungsanleitung Seite 15...
-
Seite 16: Photometrisches Diagramm
KEINE FUNKTION DIMMER-MODUS 0 - 20 STANDARD 21 - 40 BÜHNE 41 - 60 61 - 80 ARCHITEKTUR 81 - 100 KINO 101 - 255 STANDARD-DIMMEREINSTELLUNG PHOTOMETRISCHES DIAGRAMM A.D.J. Supply Europe B.V. – www.americandj.eu – XS 600 Bedienungsanleitung Seite 16... -
Seite 17: Dimmungskurven-Diagramm
4. Reinigen Sie die inneren Linsen aller 30-60 Tage mit Glasreiniger und einem weichen Tuch. 5. Achten Sie immer darauf, dass alle Teile völlig abgetrocknet sind, bevor Sie das Gerät wieder an die Stromversorgung anschließen. A.D.J. Supply Europe B.V. – www.americandj.eu – XS 600 Bedienungsanleitung Seite 17... -
Seite 18: Fehlerbehebung
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – XS 600 Bedienungsanleitung Seite 18... -
Seite 19: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
Wie auch die zuvor erwähnte RoHS, ist die WEEE ein wichtiger Beitrag zum Umweltschutz und wir helfen gerne mit, unsere natürliche Umgebung durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung unter: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – XS 600 Bedienungsanleitung Seite 19... - Seite 20 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – XS 600 Bedienungsanleitung Seite 20...
