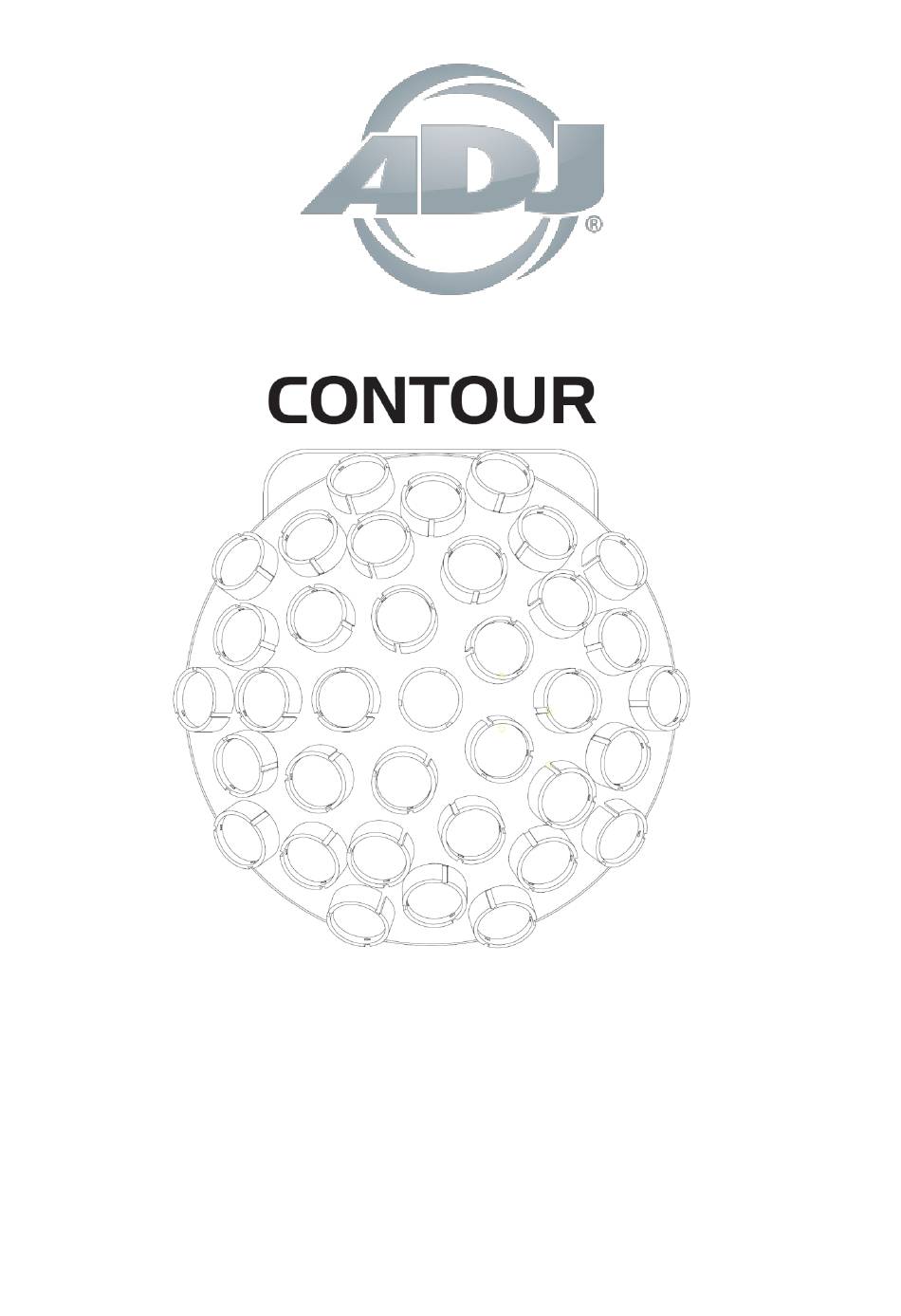

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.adj.eu...
-
Seite 2: Dokumentversion
Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtsprechung oder im Folgenden durch den Urheberschutz abgedeckt sind. -
Seite 3: Inhaltsverzeichnis
REINIGUNG ................................... 17 TECHNISCHE DATEN ................................17 RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt ....................18 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................19 BEMERKUNGEN ..................................20 A.D.J. Supply Europe B.V. – www.adj.eu – Contour Bedienungsanleitung Seite 3... -
Seite 4: Einleitung
INOZIONE EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Contour von ADJ Products, LLC, entschieden haben. Jedes Gerät wird gründlich werksseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Installation
• Dieses Gerät ist nur für den Gebrauch in Gebäuden vorgesehen. Die Benutzung im Außenbereich führt zum Verlust aller Gewährleistungsansprüche. • Montieren Sie die Einheit immer auf einen sicheren und stabilen Untergrund. A.D.J. Supply Europe B.V. – www.adj.eu – Contour Bedienungsanleitung Seite 5... -
Seite 6: Einrichten Des Dmx
Controller, an welche Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das Gerät befindet. Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Der Contour kann über das DMX-512- Protokoll angesteuert werden und verfügt über 3 DMX-Kanal-Modi. Die DMX-Adresse wird auf dem Bedienfeld auf der Rückseite eingestellt. - Seite 7 Masse / Abschirmung Pol 1 Pol 1 Signal invertiert ( DMX-„Cold“) Pol 2 Pol 2 Signal ( DMX+„Hot“) Pol 3 Pol 3 nicht belegt nicht verwenden nicht belegt nicht verwenden A.D.J. Supply Europe B.V. – www.adj.eu – Contour Bedienungsanleitung Seite 7...
-
Seite 8: Dmx-Adressierung
Änderung der Einstellungen eines Kanals nur auf die ausgewählten Geräte aus. Im Falle des Contour sollten Sie im 3-Kanal-Modus die DMX-Startadresse des ersten Geräts auf 1 festlegen, die des zweiten Geräts auf 4 (3 + 1), die des dritten Geräts auf 7 (4 + 3) und so weiter. (Weitere Informationen finden Sie in der folgenden Tabelle.) -
Seite 9: Übersicht
ÜBERSICHT LCD-ANZEIGE BEDIENFELD (MENU/UP/DOWN/ENTER) DMX-EINGANG DMX-AUSGANG SICHERHEITSÖSE FÜR SAFETY-KABEL NETZEINGANG UND STROMAUSGANG SICHERUNGSHALTER A.D.J. Supply Europe B.V. – www.adj.eu – Contour Bedienungsanleitung Seite 9... -
Seite 10: Systemmenü
Hintergrundbeleuchtung EIN Hintergrundbeleuchtung AUS diSP Umkehrung der Anzeige EIN Umkehrung der Anzeige AUS FhrS XXXH Gesamtbetriebszeit (Stunden) U X.X. Aktuelle Software-Version dEFA Werkseinstellung Zurücksetzung auf Werkseinstellung mit ENTER bestätigen A.D.J. Supply Europe B.V. – www.adj.eu – Contour Bedienungsanleitung Seite 10... -
Seite 11: Betriebsanweisung
• bLAC (Blackout = Verdunkelung) - Wenn kein DMX-Signal vorhanden oder dieses unterbrochen ist, geht das Gerät automatisch in den Standby-Modus. 2. Zum Bestätigen der gewünschten Einstellung drücken Sie auf ENTER. A.D.J. Supply Europe B.V. – www.adj.eu – Contour Bedienungsanleitung Seite 11... - Seite 12 - Hier stellen Sie die Gesamtbetriebszeit (in Stunden) des Geräts ein. 1. Drücken Sie auf MENU, bis "FhrS" angezeigt wird; drücken Sie dann auf ENTER. 2. Die Laufzeit des Geräts wird nun angezeigt. Drücken Sie zum Beenden auf MENU. A.D.J. Supply Europe B.V. – www.adj.eu – Contour Bedienungsanleitung Seite 12...
-
Seite 13: Softwareversion
4. An den Slave-Geräten drücken Sie auf MENU, bis “SLND” angezeigt wird; drücken Sie dann auf ENTER. Drücken Sie zum Scrollen zur "SL 1"-Einstellung auf UP oder DOWN und dann auf ENTER. 5. Die Slave-Geräte befolgen nun die Anweisungen des Master-Geräts. A.D.J. Supply Europe B.V. – www.adj.eu – Contour Bedienungsanleitung Seite 13... -
Seite 14: Fernbedienung Per Uc Laser Ir/ Airstream Ir Von Adj
FERNBEDIENUNG PER UC LASER IR/ AIRSTREAM IR VON ADJ Mit der Fernbedienung ADJ UC Laser IR können Sie unterschiedliche Funktionen ansteuern. Zur Steuerung des Contour richten Sie die Fernbedienung auf dessen Vorderseite und achten Sie darauf, dass Sie nicht weiter als 10 Meter davon entfernt sind. -
Seite 15: Dmx-Modi
208 - 223 Show 13 224 - 239 Show 14 240 - 255 Show 15 SHOW-GESCHWINDIGKEIT / 000 - 250 MUSIKSTEUERUNG Show-Geschwindigkeit, langsam – schnell 251 - 255 Musiksteuerung: A.D.J. Supply Europe B.V. – www.adj.eu – Contour Bedienungsanleitung Seite 15... -
Seite 16: Masszeichnung
Geräten kann auch der Pol 2 „heiß“ sein). Vergewissern Sie sich außerdem, dass alle Kabel an die richtigen Anschlüsse angesteckt sind; beachten Sie den Unterschied zwischen Ausgang und Eingang. A.D.J. Supply Europe B.V. – www.adj.eu – Contour Bedienungsanleitung Seite 16... -
Seite 17: Reinigung
247,5 x 250,6 x 275,9 mm Farben RGB-Farbmischung DMX-Modi: 3 / 7 / 9 Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.adj.eu – Contour Bedienungsanleitung Seite 17... -
Seite 18: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
Funktionsweise elektrische oder elektromagnetische Felder erfordert – kurzum: alle elektronischen Geräte, die wir im Haushalt und während der Arbeit nutzen. Als Hersteller von Produkten der Marken AMERICAN AUDIO, ADJ, ELATION Professional und ACCLAIM Lighting sind wir verpflichtet, diese Richtlinien einzuhalten. Bereits 2 Jahre vor Inkrafttreten der RoHS-... -
Seite 19: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
(Registrierung in Deutschland: DE41027552) Für die Markengeräte von ADJ und AMERICAN AUDIO heißt das, dass Sie diese kostenfrei an Sammelstellen abgeben können; sie werden dann entsprechend dem Verwertungskreislauf zugeführt. Die Markengeräte unter dem Label ELATION Professional, die ausschließlich für den professionellen Einsatz konstruiert werden, werden direkt durch uns verwertet. -
Seite 20: Bemerkungen
A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande facebook.com/americandj Tel.: +31 45 546 85 00 / Fax: +31 45 546 85 99 twitter.com/americandj Web: www.adj.eu/ E-Mail: support@adj.eu youtube.com/americandj A.D.J. Supply Europe B.V. – www.adj.eu – Contour Bedienungsanleitung Seite 20...
