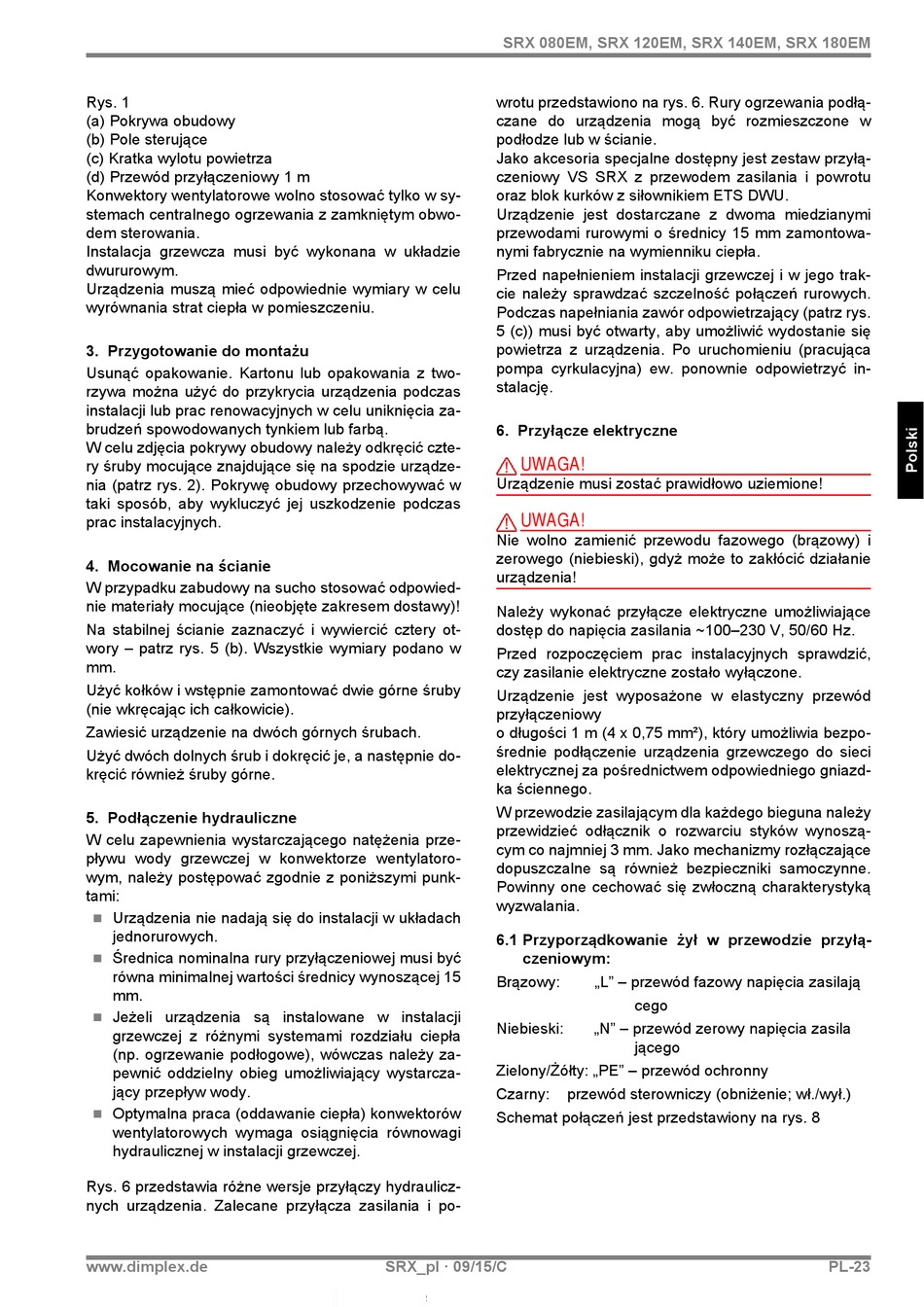

Rys. 1
(a) Pokrywa obudowy
(b) Pole sterujące
(c) Kratka wylotu powietrza
(d) Przewód przyłączeniowy 1 m
Konwektory wentylatorowe wolno stosować tylko w sy-
stemach centralnego ogrzewania z zamkniętym obwo-
dem sterowania.
Instalacja grzewcza musi być wykonana w układzie
dwururowym.
Urządzenia muszą mieć odpowiednie wymiary w celu
wyrównania strat ciepła w pomieszczeniu.
3. Przygotowanie do montażu
Usunąć opakowanie. Kartonu lub opakowania z two-
rzywa można użyć do przykrycia urządzenia podczas
instalacji lub prac renowacyjnych w celu uniknięcia za-
brudzeń spowodowanych tynkiem lub farbą.
W celu zdjęcia pokrywy obudowy należy odkręcić czte-
ry śruby mocujące znajdujące się na spodzie urządze-
nia (patrz rys. 2). Pokrywę obudowy przechowywać w
taki sposób, aby wykluczyć jej uszkodzenie podczas
prac instalacyjnych.
4. Mocowanie na ścianie
W przypadku zabudowy na sucho stosować odpowied-
nie materiały mocujące (nieobjęte zakresem dostawy)!
Na stabilnej ścianie zaznaczyć i wywiercić cztery ot-
wory – patrz rys. 5 (b). Wszystkie wymiary podano w
mm.
Użyć kołków i wstępnie zamontować dwie górne śruby
(nie wkręcając ich całkowicie).
Zawiesić urządzenie na dwóch górnych śrubach.
Użyć dwóch dolnych śrub i dokręcić je, a następnie do-
kręcić również śruby górne.
5. Podłączenie hydrauliczne
W celu zapewnienia wystarczającego natężenia prze-
pływu wody grzewczej w konwektorze wentylatoro-
wym, należy postępować zgodnie z poniższymi punk-
tami:
Urządzenia nie nadają się do instalacji w układach

jednorurowych.
Średnica nominalna rury przyłączeniowej musi być

równa minimalnej wartości średnicy wynoszącej 15
mm.
Jeżeli urządzenia są instalowane w instalacji

grzewczej z różnymi systemami rozdziału ciepła
(np. ogrzewanie podłogowe), wówczas należy za-
pewnić oddzielny obieg umożliwiający wystarcza-
jący przepływ wody.
Optymalna praca (oddawanie ciepła) konwektorów

wentylatorowych wymaga osiągnięcia równowagi
hydraulicznej w instalacji grzewczej.
Rys. 6 przedstawia różne wersje przyłączy hydraulicz-
nych urządzenia. Zalecane przyłącza zasilania i po-
www.dimplex.de
SRX 080EM, SRX 120EM, SRX 140EM, SRX 180EM
wrotu przedstawiono na rys. 6. Rury ogrzewania podłą-
czane do urządzenia mogą być rozmieszczone w
podłodze lub w ścianie.
Jako akcesoria specjalne dostępny jest zestaw przyłą-
czeniowy VS SRX z przewodem zasilania i powrotu
oraz blok kurków z siłownikiem ETS DWU.
Urządzenie jest dostarczane z dwoma miedzianymi
przewodami rurowymi o średnicy 15 mm zamontowa-
nymi fabrycznie na wymienniku ciepła.
Przed napełnieniem instalacji grzewczej i w jego trak-
cie należy sprawdzać szczelność połączeń rurowych.
Podczas napełniania zawór odpowietrzający (patrz rys.
5 (c)) musi być otwarty, aby umożliwić wydostanie się
powietrza z urządzenia. Po uruchomieniu (pracująca
pompa cyrkulacyjna) ew. ponownie odpowietrzyć in-
stalację.
6. Przyłącze elektryczne
UWAGA!
Urządzenie musi zostać prawidłowo uziemione!
UWAGA!
Nie wolno zamienić przewodu fazowego (brązowy) i
zerowego (niebieski), gdyż może to zakłócić działanie
urządzenia!
Należy wykonać przyłącze elektryczne umożliwiające
dostęp do napięcia zasilania ~100–230 V, 50/60 Hz.
Przed rozpoczęciem prac instalacyjnych sprawdzić,
czy zasilanie elektryczne zostało wyłączone.
Urządzenie jest wyposażone w elastyczny przewód
przyłączeniowy
o długości 1 m (4 x 0,75 mm²), który umożliwia bezpo-
średnie podłączenie urządzenia grzewczego do sieci
elektrycznej za pośrednictwem odpowiedniego gniazd-
ka ściennego.
W przewodzie zasilającym dla każdego bieguna należy
przewidzieć odłącznik o rozwarciu styków wynoszą-
cym co najmniej 3 mm. Jako mechanizmy rozłączające
dopuszczalne są również bezpieczniki samoczynne.
Powinny one cechować się zwłoczną charakterystyką
wyzwalania.
6.1 Przyporządkowanie żył w przewodzie przyłą-
czeniowym:
Brązowy:
Niebieski:
Zielony/Żółty: „PE" – przewód ochronny
Czarny:
Schemat połączeń jest przedstawiony na rys. 8
SRX_pl · 09/15/C
„L" – przewód fazowy napięcia zasilają
cego
„N" – przewód zerowy napięcia zasila
jącego
przewód sterowniczy (obniżenie; wł./wył.)
PL-23
