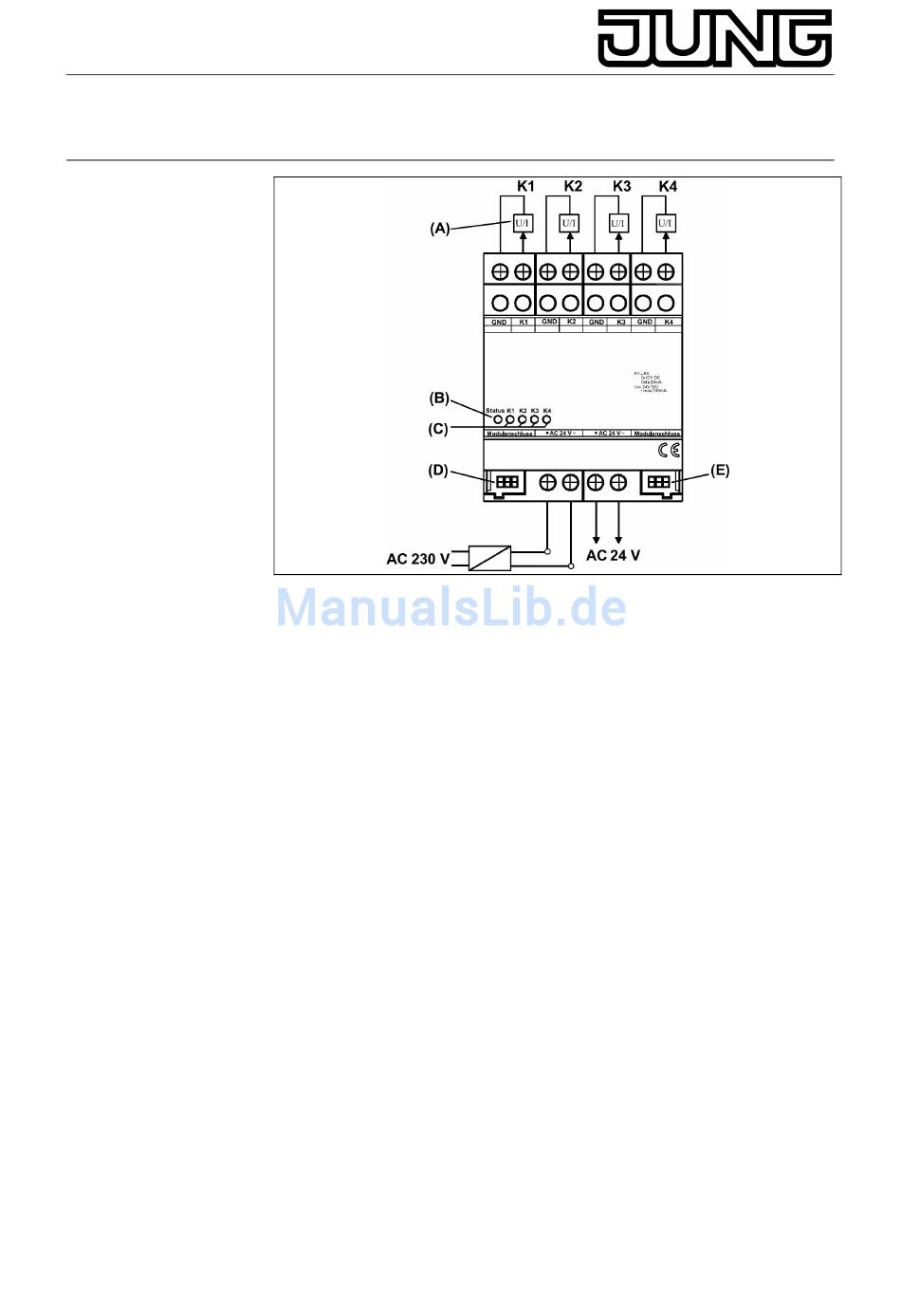

GND :
Bezugspotential für Ausgänge K1... K4
K1 ... K4 : Analogausgänge
AC 24 V : externe Versorgungsspannung
(A) :
z. B. analoge Stellglieder etc.
(B) :
Status-LED des Analogausgangsmoduls, rot
(C) :
Status-LED der vier Analogausgänge, gelb
(D) :
Systemverbinder, 6-polig, für Modulanschluss
(E) :
Systemverbinder, 6-polig, für zukünftige Erweiterungen
5. Anhang
5.1. Technische Daten
Versorgung
Versorgungsspannung :
Stromaufnahme :
Stromaufnahme am
Systemstecker :
Umgebungstemperatur :
Lager-/Transporttemperatur :
Umgebung/Lager/Transport :
Schutzart :
Einbaubreite :
Gewicht :
Analogausgangsmodul 4fach
Art.-Nr.: 2204.01 REGAM
AC 24 V ±10 %
max. 120 mA
6 mA
-5 °C bis +45 °C
-25 °C bis +70 °C Feuchte
max. 93% r. F., keine Betauung
IP 20 nach DIN EN 60529
4 TE / 72 mm
ca. 155 g
5
