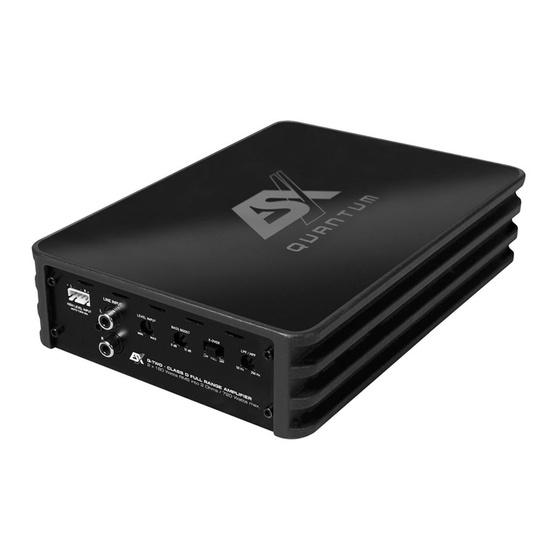

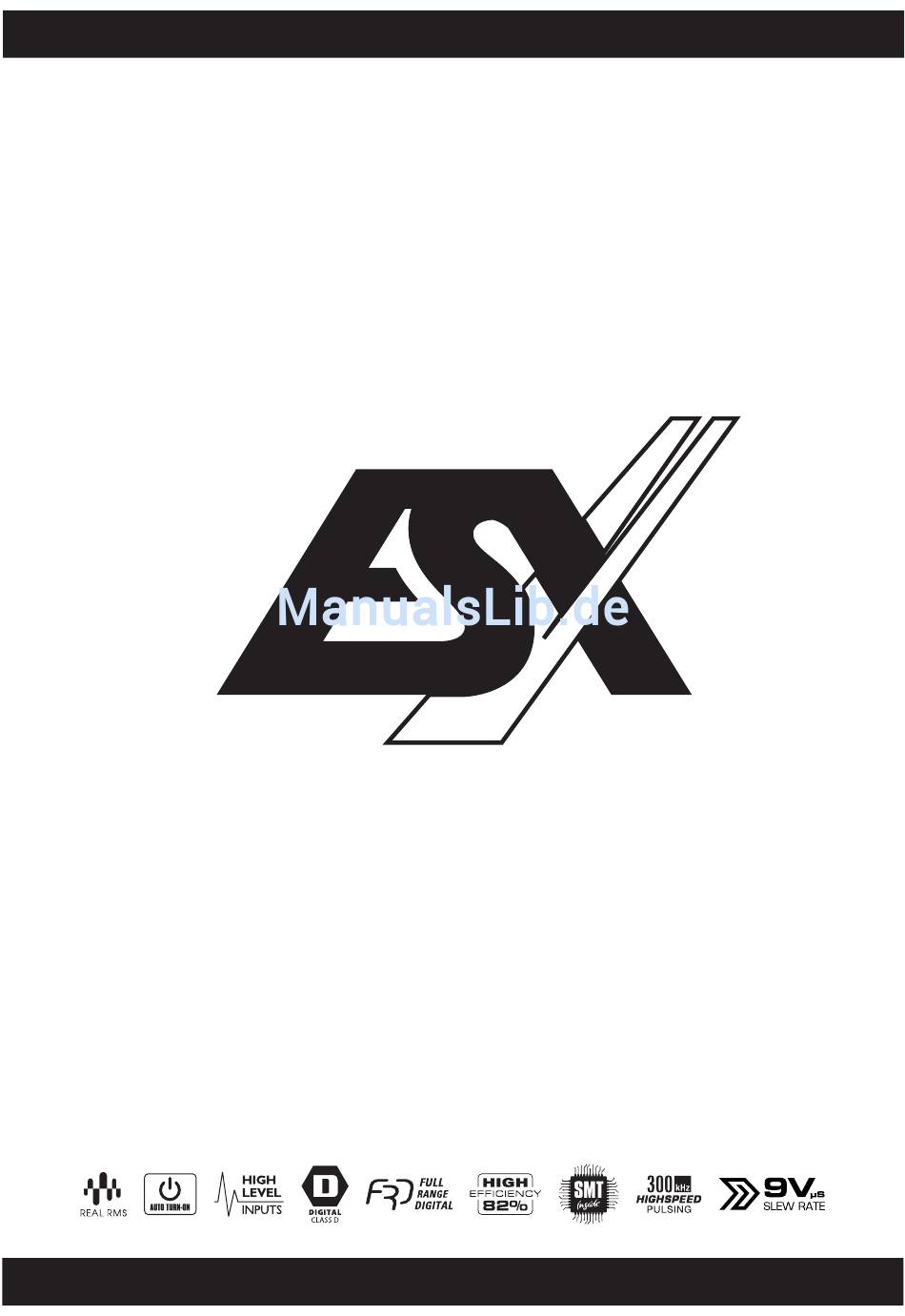

- Seite 1 BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D’USO MANUAL DE USO CAR AUDIO SYSTEMS Q-TWO 2-CHANNEL CLASS D AMPLIFIER VERS.1.0...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS TABLE OF CONTENT TABLE DES MATIÈRES SOMMARIO INDICE BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D´USO MANUAL DE USO ABBILDUNGEN / FIGURES / FIGURES / FIGURE / FIGURES... -
Seite 3: Deu
Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Installation beginnen und den Verstärker in Betrieb nehmen. TECHNISCHE DATEN Q-TWO Ausgangsleistung RMS 2 x 100 W an 4 Ohm 2 x 180 W an 2 Ohm Ausgangsleistung Max. -
Seite 4: Anschlüsse
HINWEISE VOR DER INSTALLATION - Dieser Verstärker ist nur zum Betrieb in einem Fahrzeug geeignet. - Dieser Verstärker ist nur zum Anschluss an ein 12-Volt-System mit negativer Masse geeignet. - Die während des Betriebs abgestrahlte Wärme erfordert einen Montageort mit ausreichender Luftzirkulation. -
Seite 5: Bedienelemente
HOCHPEGELEINGANG Der Hochpegeleingang (HIGH LEVEL INPUT, Abb. 1, 1) dient zur Ansteuerung des Verstärkers mittels Lautsprecherkabel, falls Ihr Steuergerät (Autoradio) nicht über Vorverstärker-Ausgänge (Cinch-Ausgänge) verfügt. Verlängern Sie dazu die entsprechenden Lautsprecherkabel, die aus Ihrem Steuergerät führen mit geeigneten hochwertigen Lautsprecherkabeln bis zum Einbauort des Verstärkers. Verbinden Sie dann jeweils die passenden Lautsprecherkabel mit den Kabeln des beiliegenden HIGH LEVEL INPUT- Steckers wie unten beschrieben. -
Seite 6: Schutzschaltung
REGELBARER HOCHPASSFILTER Sollte der Verstärker zum Betreiben von Satellitenlautsprechern (Mittel-/ Hochton-Lautsprecher) benutzt werden, stellen Sie den Schalter (X-OVER, Abb.1, 5) auf „HPF“ oder bei großen Lautsprechern ab 20 cm auf ”FULL”. Stellen Sie am Regler (LPF/HPF, Abb.1, 6) die gewünschte Trennfrequenz ein. Somit werden nur die Frequenzen oberhalb der eingestellten Trennfrequenz verstärkt. - Seite 7 2-KANAL-BETRIEB STEREO (ABB. 3) Wenn der Verstärker von einem Steuergerät mit 2 Ausgangskanälen angesteuert wird, um damit 2 Lautsprecher in Stereo zu betreiben, sind die Anschlüsse folgendermaßen vorzunehmen: (1) Stereo Audiosignal-Hochpegeleingänge für die Lautsprecherausgänge vom Steuergerät (2) Zum Steuergerät, Audiosignal-Ausgang rechts (3) Zum Steuergerät, Audiosignal-Ausgang links (4) Lautsprecher links (2 - 8 Ohm) (5) Lautsprecher rechts (2 - 8 Ohm)
-
Seite 8: Eng
Please read the user's manual carefully before the installation and the first operation of the amplifier. SPECIFICATIONS Q-TWO Output Power RMS 2 x 100 W @ 4 Ohms 2 x 180 W @ 2 Ohms Output Power Max. 2 x 200 W @ 4 Ohms... - Seite 9 IMPORTANT NOTES PRIOR TO INSTALLATION - This device is only suited for the operation in a vehicle. - This device is only suited for a 12 volt system with negative ground. - The radiated heat while operation requires sufficient air circulation at the place of installation. It is very important that the heatsink fins do not have contact with any metal parts or any surfaces which could impair air circulation.
-
Seite 10: Operating Elements
HIGH LEVEL INPUT The HIGH LEVEL INPUT (Fig. 1, 1) is suitable to connect the amplifier inputs with speaker wires, if your headunit is not equipped with pre-amplifier RCA outputs. Extend therefore every regarding speaker cable from your headunit with appropriate speaker cables from your car audio retailer to the mounting location of the amplifier. -
Seite 11: Protection Circuit
VARIABLE HIGHPASS FILTER If the amplifier is to be used for satellite loudspeakers (mid-range/tweeter loudspeakers), set the switch (X-OVER, Fig. 1, 5) to "HPF" or for bigger loudspeakers (>20 cm) to ”FULL”. Set the desired cross- over frequency on controller (LPF/HPF, Fig.1, 6). Thus to that only the frequencies above the chosen cross-over frequency will be amplified. - Seite 12 2-CHANNEL OPERATION STEREO (FIG. 3) If you want to run the amplifier with the 2 line output channels from the headunit to drive 2 loudspeakers, in stereo connect the following setup: Stereo high level input for loudspeaker outputs from the headunit RCA audio signal input from the headunit, line output right RCA audio signal input from the headunit, line output left Loudspeaker left (2 - 8 Ohms)
-
Seite 13: Fra
Veuillez s’il vous plait lire attentivement toutes les instructions d’installation avant que vous installiez l’amplificateur et le fassiez fonctionner. CARACTERISTIQUES Q-TWO Puissance de sortie RMS 2 x 100 W @ 4 Ohm 2 x 180 W @ 2 Ohm Puissance de sortie Max. - Seite 14 RECOMMANDATIONS AVANT L’INSTALLATION - Cette appareil est conçu uniquement pour un fonctionnement dans un véhicule. - Cet appareil convient exclusivement au branchement à un système de 12 volt à masse négative. - La chaleur provenant de l’utilisation nécessite un espace de montage avec une circulation de l’air suffisante.
- Seite 15 ENTRÉE HAUT NIVEAU L´entrée haut niveau (HIGH LEVEL INPUT, Fig. 1, 1) est appropriée pour connecter les entrées de l´amplificateur avec les fils des hauts-parleurs dans le cas où votre autoradio (source) ne serait pas équipé(e) de sorties RCA. Grâce aux câbles appropriés fournit par votre revendeur car audio pour les hauts-parleurs, prolonger les sorties de votre autoradio jusqu`à...
-
Seite 16: Circuit De Protection
FILTRE PASSE-HAUT RÉGABLE Dans le cas où l´amplificateur est utilisé comme amplificateur pour haut-parleurs satellites (haut-parleurs médium/aigu), positionnez le selecteur (X-OVER, Fig. 1, 5) sur "HPF"ou sur "FULL" pour les haut- paleurs >20cm. Ajustez le régulateur (LPF/HPF, Fig. 1, 6) sur la fréquence de recouvrement souhaitée. De cette manière, seules les fréquences au dessus de la fréquence de recouvrement choisie seront amplifées. - Seite 17 FONCTIONNEMENT 2 CANAUX STEREO (FIG. 3) Si l’amplificateur est commandé par un autoradio avec 2 canaux de sortie et connecté à 2 haut-parleurs, dans ce cas là, les branchements et les réglages sont à faire comme décrits la figure 3: (1) Entrée haut niveau facultative pour la sortie haut-parleur de votre autoradio (2) Vers l’autoradio, sortie de RCA gauche (3) Vers l’autoradio, sortie de RCA droite...
-
Seite 18: Ita
Per favore leggere le istruzioni per il montaggio integralmente, prima di montare l’amplificatore e di metterlo in funzione. DATI TECNICI Q-TWO Potenza di uscita RMS 2 x 100 W @ 4 Ohm 2 x 180 W @ 2 Ohm Potenza di uscita Max. - Seite 19 INDICAZIONI IMPORTANTI PRIMA DEL MONTAGGIO - Questo dispositivo é adatto solo per il funzionamento su autovettura - Questo apparecchio é adatto unicamente ad essere collegato con un sistema elettrico a 12 Volt con negativo a massa. - Il calore irradiato durante l’erogazione di potenza richiede un posizionamento con una sufficiente circolazione d’aria.
-
Seite 20: Elementi Di Comando
INGRESSO ALTO LIVELLO L´ingresso alto livello (HIGH LEVEL INPUT, Fig. 1, 1) è indicato per connettere l´ingresso dell´amplificatore con I cavi degli altoparlanti nel caso la vostra sorgente non sia equipaggiata di uscite RCA. Attraverso cavi adeguati forniti dal vostro rivenditore car audio, prolungate le uscite della sorgente fino a dove volete posizionare il vostro amplificatore. -
Seite 21: Circuiti Die Protezione
FILTRO PASSA ALTO REGOLABILE Se l´amplificatore è impiegato per pilotare altoparlanti satelliti (Midrange / tweeter) posizionare lo selettore (X-OVER, Fig. 1, 5) in posizione "HPF" o, per altoparlanti più grandi (>20 cm) in posizione ”FULL”. Impostate la frequenza di crossover desirata impiegando il regolatore apposito (LPF/HPF, Fig.1, 6). - Seite 22 COLLEGAMENTO A 2 CANALI STEREO (FIG. 3) Se l’amplificatore è impiegato con un´autoradio con 2 canali d´uscita e pilota 2 altoparlanti, impiegare lo schema di collegamento e regolazione di figura 3: (1) Ingressi opzionali alto livello per l´uscita altoparlanti della vostra sorgente (2) Dall´autoradio, uscita sinistra (3) Dall´autoradio, uscita destra (4) Altoparlante sinistro (2 - 8 Ohm)
-
Seite 23: Esp
Lea completamente las instrucciones de montaje antes de proceder a montar el amplificador y ponerlo en funcionamiento. DATOS TÉCNICOS Q-TWO Potencia de salida RMS 2 x 100 W @ 4 Ohmios 2 x 180 W @ 2 Ohmios Potencia de salida Max. - Seite 24 INDICACIONES IMPORTANTES PREVIAS AL MONTAJE - Este aparato solamente es apto para su funcionamiento en un vehículo. - Este equipo es adecuado sólo para la conexión a un sistema de 12 voltios con tierra negativa. - El calor irradiado hace que sea importante que instale el aparato en un lugar con suficiente circulación de aire.
-
Seite 25: Elementos De Mando
ENTRADA DE ALTA La entrada de alta (HIGH LEVEL INPUT, Fig. 1, 1) es adecuada para conectar la entrada de amplificador con cable de altavoz si su unidad radio-CD no esta dotada de salidas de previo. Amplíe los cables de salida de la unidad radio-CD hasta la ubicaciòn del amplificador con cable de altavoz adecuado que puede proporcionarle su instalador autorizado. - Seite 26 FILTRO DE PASO ALTO REGULABLE Si el amplificador se usará para altavoces stélite (medios/tweeter etc) colocar el selector en posición "HPF" (X-OVER, Fig.1, 5). Para altavoces más grandes (medios-graves, mas de 10") colocar el selector en Full. Seleccionar el corte de frecuencia deseado en el regulador (LPF/HPF, Fig.1, 6). De esta forma, solo las frecuencias seleccionadas serán amplificadas.
- Seite 27 FUNCIONAMIENTO DE 2 CANALES STEREO (FIG. 3) Si el amplificador de la radio del coche funciona con 2 canales y está conectado a 2 altavoces, deberá realizar las conexiones y los ajustes como se indica en la figura 3: (1) Entrada alta opcional para las salidas de altavoces de su unidad de Radio-CD (2) A la radio del coche, salida izquierda (3) A la radio del coche, salida derecha (4) Altavoz izquierdo (2 - 8 Ohmios)
- Seite 28 –...
- Seite 29 FULL 2 - 8 Ohms 2 - 8 Ohms...
- Seite 30 4 - 8 Ohms...
- Seite 32 CAR AUDIO SYSTEMS Audio Design GmbH · www.audiodesign.de Am Breilingsweg 3 · D-76709 Kronau (Germany) Tel. +49 (0)7253 - 9465-0 · Fax +49 (0)7253 - 946510 Designed and engineered by Audio Design in Germany. All Rights Reserved.
