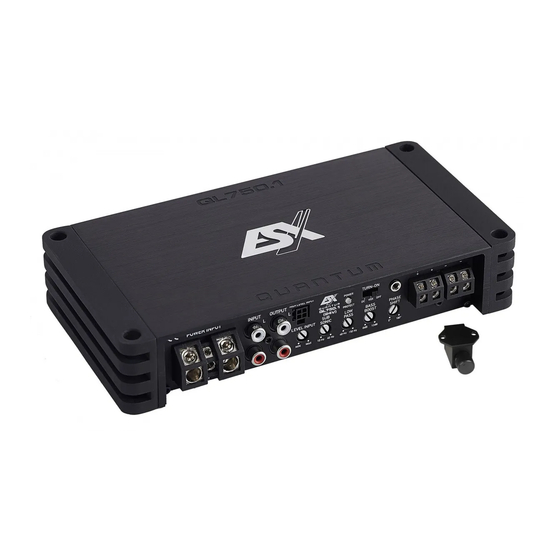

- Seite 1 BENUTZERHANDBUCH BENUTZERHANDBUCH OWNER’S MANUAL OWNER’S MANUAL VERS.1.3 QL750.1 (24V) CLASS D MONO AMPLIFIER...
-
Seite 2: Technische Daten
TECHNISCHE DATEN MODELL QL750.1 (24V) KANÄLE SCHALTUNGSPRINZIP CLASS D Digital AUSGANGSLEISTUNG RMS Watt an 4 Ohm 1 x 450 Watt an 2 Ohm 1 x 750 AUSGANGSLEISTUNG MAX. Watt an 4 Ohm 1 x 900 Watt an 2 Ohm 1 x 1500 Frequenzgang –3dB 10 - 150 Hz Dämpfungsfaktor... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER AN EINEM 24V-BORDNETZ EINES FAHRZEUGS AUSGELEGT. Andern- FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. Bauen Sie das Ge- falls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder an- rät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist. -
Seite 4: Mechanische Installation
INSTALLATIONSHINWEISE HINWEIS Um Kurzschlüsse und Stromschläge zu vermeiden, klemmen Sie vor der Installation des Soundsystems unbedingt den Massepol der Fahrzeugbatterie ab. MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgur- te, Tank oder ähnliche Teile beschädigt bzw.entfernt werden. -
Seite 5: Elektrische Anschlüsse
INSTALLATIONSHINWEISE ELEKTRISCHE ANSCHLÜSSE AUTO SPEAKER OUTPUT REMOTE POWER INPUT HIGH LEVEL INPUT INPUT OUTPUT TURN-ON – – POWER PROTECT BASS PHASE LEVEL INPUT SONIC PASS BOOST SHIFT 10 Hz 40 Hz 40 Hz 150 Hz 0° 18dB 180° +24V IN/OUT FAHRZEUG- 40 A BATTERIE... -
Seite 6: Funktionen Und Bedienelemente
FUNKTIONSHINWEISE FUNKTIONEN UND BEDIENELEMENTE SPEAKER OUTPUT AUTO REMOTE POWER INPUT HIGH LEVEL INPUT INPUT OUTPUT TURN-ON – – POWER PROTECT BASS PHASE LEVEL INPUT SONIC PASS BOOST SHIFT 10 Hz 40 Hz 40 Hz 150 Hz 18dB 0° 180° +24V IN/OUT 12 14 Die INPUT Cinch-Eingänge zur Ansteuerung mittels Cinch-Audiokabel mit dem Steuergerät verbinden. - Seite 7 FUNKTIONSHINWEISE Falls Ihr Steuergerät über keine Einschaltleitung (REM) verfügt, können Sie die automatische Einschaltfunktion des Verstärkers verwenden. Diese funktioniert auf zwei Arten, die am Schalter AUTO TURN-ON eingestellt werden können: DC: Diese Methode funktioniert nur, wenn Sie die Hochpegeleingänge (HIGH LEVEL INPUT) des Verstärkers verwenden. Der Verstärker erkennt dann beim Einschalten des Steuergeräts durch einen sogenannten ”DC Offset”...
-
Seite 8: Anschlussbeispiele
FUNKTIONSHINWEISE ANSCHLUSSBEISPIELE 1-Kanal-Modus: 1 x Mono Subwoofer Subwoofer 2 – 8 Ohm AUTO SPEAKER OUTPUT REMOTE POWER INPUT HIGH LEVEL INPUT INPUT OUTPUT TURN-ON – – POWER PROTECT BASS PHASE LEVEL INPUT SONIC PASS BOOST SHIFT 10 Hz 40 Hz 40 Hz 150 Hz 18dB 0°... - Seite 9 FEHLERBEHEBUNG ANSCHLUSSBEISPIELE 1-Kanal-Modus: 2 x Mono Subwoofer Subwoofer 1 4 – 8 Ohm AUTO SPEAKER OUTPUT REMOTE POWER INPUT HIGH LEVEL INPUT INPUT OUTPUT TURN-ON – – POWER PROTECT BASS PHASE LEVEL INPUT SONIC PASS BOOST SHIFT 10 Hz 40 Hz 40 Hz 150 Hz 18dB 0°...
- Seite 10 FEHLERBEHEBUNG STÖRUNGEN / INTERFERENZEN Die Ursache von Interferenzen sind meist immer die verlegten Kabel. Besonders anfällig dafür sind die Strom- und Cinchkabel des Sound Systems. Oftmals werden Interferenzen durch Generatoren (Lichtmaschine) oder andere elektronische Steuergeräte des KFZ (Benzinpumpe, Klimaanlage etc.) verursacht. Die meisten dieser Probleme können durch korrektes und sorgfältiges Verkabeln vermie- den werden.
- Seite 11 FEHLERBEHEBUNG Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4.
- Seite 12 SPECIFICATIONS MODEL QL750.1 (24V) CHANNELS CIRCUIT CLASS D Digital OUTPUT POWER RMS Watts @ 4 Ohms 1 x 450 Watts @ 2 Ohms 1 x 750 OUTPUT POWER MAX. Watts @ 4 Ohms 1 x 900 Watts @ 2 Ohms 1 x 1500 Frequency Range –3dB 10 - 150 Hz...
-
Seite 13: Safety Instructions
SAFETY INSTRUCTIONS PLEASE NOTE THE FOLLOWING ADVICE BEFORE THE FIRST OPERATION! THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPERATION DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT WILL BE WITH A 24V ON-BOARD ELECTRICAL SYSTEM OF A VEHICLE. Other- EXPOSED TO HIGH HUMIDITY AND DUST. -
Seite 14: Installation Instructions
INSTALLATION INSTRUCTIONS NOTE Before you start with the installation of the sound system, disconnect necessarily the GROUND connection wire from the battery to avoid any risk of electric shocks and short circuits. MECHANICAL INSTALLATION Avoid any damages on the components of the vehicle like air bags, cables, board computer, seat belts, gas tank or the like. Ensure that the chosen location provides a sufficient air circulation for the amplifier. -
Seite 15: Electrical Interconnection
INSTALLATION INSTRUCTIONS ELECTRICAL INTERCONNECTION AUTO SPEAKER OUTPUT REMOTE POWER INPUT HIGH LEVEL INPUT INPUT OUTPUT TURN-ON – – POWER PROTECT BASS PHASE LEVEL INPUT SONIC PASS BOOST SHIFT 10 Hz 40 Hz 40 Hz 150 Hz 0° 18dB 180° +24V IN/OUT VEHICLE 40 A... -
Seite 16: Functional Instructions
FUNCTIONAL INSTRUCTIONS OPERATING ELEMENTS SPEAKER OUTPUT AUTO REMOTE POWER INPUT HIGH LEVEL INPUT INPUT OUTPUT TURN-ON – – POWER PROTECT BASS PHASE LEVEL INPUT SONIC PASS BOOST SHIFT 10 Hz 40 Hz 40 Hz 150 Hz 18dB 0° 180° +24V IN/OUT 12 14 Connect the INPUT RCA jacks with the head unit by using appropriate audio signal cables. - Seite 17 FUNCTIONAL INSTRUCTIONS If your head unit does not have a turn-on signal (REM), you can use the automatic turn-on function of the amplifier. This works in two ways, which can be set at the AUTO TURN-ON switch: DC: This method only works if you use the amplifier’s HIGH LEVEL INPUT. The amplifier then detects a voltage rise to 6 volts when the head unit is turned on by a so-called “DC offset”...
-
Seite 18: Interconnection Example
FUNCTIONAL INSTRUCTIONS INTERCONNECTION EXAMPLE 1-channel-mode: 1 x Mono Subwoofer Subwoofer 2 – 8 Ohms AUTO SPEAKER OUTPUT REMOTE POWER INPUT HIGH LEVEL INPUT INPUT OUTPUT TURN-ON – – POWER PROTECT BASS PHASE LEVEL INPUT SONIC PASS BOOST SHIFT 10 Hz 40 Hz 40 Hz 150 Hz 18dB 0°... - Seite 19 FUNCTIONAL INSTRUCTIONS INTERCONNECTION EXAMPLE 1-channel-mode: 2 x Mono Subwoofer Subwoofer 1 4 – 8 Ohms AUTO SPEAKER OUTPUT REMOTE POWER INPUT HIGH LEVEL INPUT INPUT OUTPUT TURN-ON – – POWER PROTECT BASS PHASE LEVEL INPUT SONIC PASS BOOST SHIFT 10 Hz 40 Hz 40 Hz 150 Hz 18dB 0°...
- Seite 20 TROUBLE SHOOTING ELECTRICAL INTERFERENCES The reason for interferences are mostly the routed cables and wires. Especially the power and audio cables (RCA) of your sound system are vulnerable. Often these interferences are caused by electric generators or other electrical units (fuel pump, AC etc.) of the car. The most of these problems can be prevented by a correct and careful wiring.
- Seite 21 TROUBLE SHOOTING Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct Recheck 2. The cables have no mechanical or electrical contact Recheck 3. The remote turn-on connection from the head unit to the amplifier is not correct Recheck 4.
- Seite 22 NOTES...
- Seite 23 NOTES...
- Seite 24 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.esxaudio.de · www.audiodesign.de © Audio Design GmbH, all rights reserved. Technical changes, errors and mistakes reserved.
