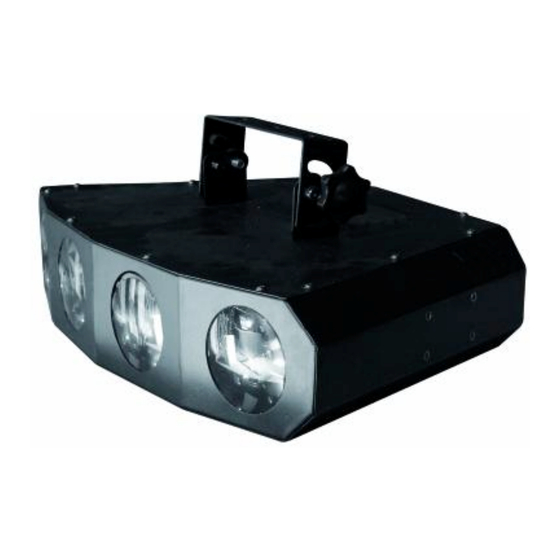

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED QDF-4 RGBW DMX Flower Effect Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51918570 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/25 00039785.DOC, Version 1.2... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED QDF-4 RGBW DMX Flower Effekt entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Seite 6: Installation
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, Abstürzen etc. verbunden. INSTALLATION Überkopfmontage Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. -
Seite 7: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät
BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. Befestigen Sie das Gerät über einen geeigneten Haken an Ihrem Traversensystem. Sichern Sie das Gerät bei Überkopfmontage immer mit einem geeignetem Sicherungsseil. Es dürfen nur Sicherungsseile gemäß... -
Seite 8: Master/Slave-Betrieb
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des LED QDF-4 RGBW DMX Flower Effekt befindet sich eine XLR-Einbaubuchse und ein XLR-Einbaustecker, über die sich mehrere Geräte miteinander verbinden lassen. Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte, die über ein DMX-Kabel mit dem Master-Gerät... -
Seite 9: Bedienung
Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED QDF-4 RGBW DMX Flower Effekt den Betrieb auf. MUSIKGESTEUERTER BETRIEB Stellen Sie für Musikgesteuerten Betrieb alle DIP-Schalter auf OFF. DMX-GESTEUERTER BETRIEB Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. -
Seite 10: Dmx-Protokoll
DMX-Protokoll Kanal 1 – Linse 1 Wert: Funktion: 0-10 11-16 Gruppe 1 von weiß 17-22 Gruppe 2 von weiß 23-28 Gruppe 3 von weiß 29-34 Gruppe 1 von rot 35-40 Gruppe 2 von rot 41-46 Gruppe 3 von rot 47-52 Gruppe 1 von grün 53-58 Gruppe 2 von grün... - Seite 11 83-88 alles weiß 89-94 alles rot 95-100 alles grün 101-106 alles blau 107-112 alles rot und alles grün 113-118 alles rot und alles blau 119-124 alles grün und alles blau 125-130 alles rot, alles grün und alles blau 131-136 alles rot und alles weiß 137-142 alles grün und alles weiß...
- Seite 12 185-190 Gruppe 1 von grün und Gruppe 3 von weiß 191-196 Gruppe 2 von grün und Gruppe 2 von weiß 197-202 Gruppe 3 von grün und Gruppe 1 von weiß Gruppe 1 von blau, Gruppe 3 von grün, 203-208 Gruppe 1 von rot, und Gruppe 3 von weiß Gruppe 2 blau, Gruppe 2 von grün, Gruppe 209-214 2 von rot, und Gruppe 2 von weiß...
-
Seite 13: Reinigung Und Wartung
Kanal 5 – Strobe Wert: Funktion: 000 – 010 011 - 255 Flash, mit zunehmender Geschwindigkeit Kanal 6 – Interne Programme, Auto Modus, Musikgesteuerter Modus Wert: Funktion: 000 – 010 011 – 036 Programm 1 037 – 062 Programm 2 063 –... -
Seite 14: Technische Daten
Maße (LxBxH): 315 x 470 x 175 mm Gewicht: 4 kg Zubehör: Best.-Nr.: EUROLITE TH-50H Theaterhaken, silber Best.-Nr. 58000653 Sicherungsseil AG-5 3x600mm bis 5kg Best.-Nr. 58010360 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 25.05.2011 © 14/25... -
Seite 15: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED QDF-4 RGBW DMX Flower Effect. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 16: Operating Determinations
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. - Seite 17 This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the device will serve you for a long time without defects. Do not shake the device. Avoid brute force when installing or operating the device. When choosing the installation-spot, please make sure that the device is not exposed to extreme heat, moisture or dust.
-
Seite 18: Installation
INSTALLATION Overhead rigging The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails. -
Seite 19: Dmx-512 Connection / Connection Between Fixtures
carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e. g. BGV C1, BGI 810-3). Please note: for overhead rigging in public or industrial areas, a series of safety instructions have to be followed that this manual can only give in part. -
Seite 20: Master/Slave-Operation
The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the LED QDF-4 RGBW DMX Flower Effect you can find an XLR-jack and an XLR-plug, which can be used for connecting several devices. -
Seite 21: Dmx-Protocol
The starting address is defined as the first channel from which the device will respond to the controller. Please make sure that you do not have any overlapping channels in order to control each device correctly and independently from any other fixture on the DMX data link. If two, three or more projectors are addressed similarly, they will work similarly. - Seite 22 191-196 group 2 of green and group 2 of white 197-202 group 3 of green and group 1 of white group 1 of blue, group 3 of green, 203-208 group 1 of red, and group 3 of white group 2 blue, group 2 of green, group 209-214 2 of red, and group 2 of white group 3 of blue, group 1 of green,...
- Seite 23 35-40 group 2 of red 41-46 group 3 of red 47-52 group 1 of green 53-58 group 2 of green 59-64 group 3 of green 65-70 group 1 of blue 71-76 group 2 of blue 77-82 group 3 of blue 83-88 all white 89-94...
-
Seite 24: Cleaning And Maintenance
137-142 all green and all white 143-148 all blue and all white 149-154 group 1 of blue and all white 155-160 group 2 of blue and all red 161-172 group 3 of blue and green 167-172 group 1 of blue and group 3 of red 173-178 group 2 of blue and group 2 of red 179-184... -
Seite 25: Replacing The Fuse
Dimensions (LxWxH): 315 x 470 x 175 mm Weight: 4 kg Accessories: EUROLITE TH-50H theatre-hook f.50mm pipe 58000653 Safety bond AG-5 3x600mm up to 5kg 58010360 Please note: Every information is subject to change without prior notice. 25.05.2011 © 25/25...
