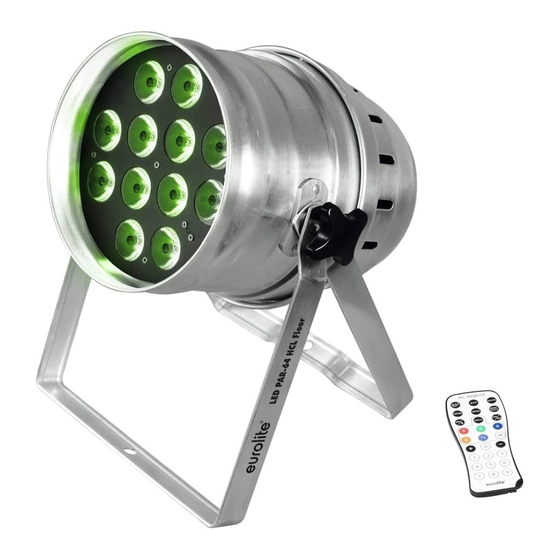

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED PAR-64 HCL Floor Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Control Board DMX-CONTROLLED OPERATION ..........................25 DMX-Mode DMX protocol EUROLITE IR-7 remote control CLEANING AND MAINTENANCE ........................... 27 Replacing the fuse TECHNICAL SPECIFICATIONS ............................28 Diese Bedienungsanleitung gilt für die Artikelnummern / This user manual is valid for the article numbers:... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED PAR-64 HCL Floor entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100-240 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen. -
Seite 6: Gerätebeschreibung
• Arretiermöglichkeit am Montagebügel • Komfortable Adressierung und Einstellung über Control Board mit LED-Anzeige und 4-Bedientasten • Zusätzliche Steuermöglichkeit über EUROLITE IR-7 Fernsteuerung, im Lieferumfang enthalten • Schaltnetzteiltechnologie für Netzspannung zwischen 100 und 240 Volt • Durchschleifausgang zur Spannungsversorgung von bis zu 8 Geräten •... -
Seite 7: Installation
(3) Feststellschraube (4) Display (5) Bedienungstasten (6) DMX Eingang (7) Power out (8) Spannungsversorgungseingang (9) Sicherungshalter (10) DMX Ausgang (11) Montagebügel INSTALLATION Das Floor-Gerät kann sowohl hängend als auch stehend installiert werden. Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. - Seite 8 Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur.
-
Seite 9: Dmx512-Ansteuerung
DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. -
Seite 10: Anschluss Ans Netz
Das Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MODE, ENTER, UP und DOWN auswählen. Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone-Modus über das Control Board und die EUROLITE IR-7 Fernbedienung oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden. Standalone-Modus Das Gerät lässt sich im Standalone-Betrieb ohne Controller einsetzen. - Seite 11 Modus Programm Funktion Au-1 Auto Programme (Master-Modus) Programm 1 Auto Au-2 Programm 2 Au-3 Programm 3 So-1 Musikgesteuerter Modus (Master-Modus) Programm 1 Sound So-2 Programm 2 Programm 3 So-3 Gewünschte Geschwindigkeit einstellen Speed SP 1—SP9 (zunehmend) Mikrofonempfindlichkeit Sensitivity Se 1—Se9 Musikgesteuerter Modus Programm läuft bei Musikpausen oder fehlendem Bassschlag weiter...
-
Seite 12: Dmx-Gesteuerter Betrieb
Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED PAR-64 HCL Floor über Ihren Controller ansteuern. 12/28... -
Seite 13: Dmx-Protokoll
DMX-Protokoll 4-Kanal-Modus Kanal: Wert: Funktion: 000 - 009 Keine Funktion 010 - 019 020 - 029 Grün 030 - 039 Blau 040 - 049 Weiß 050 - -059 Amber 060 - 069 070 - 079 Rot + Grün 080 - 089 Rot + Blau 090 - 099 Rot + Weiß... -
Seite 14: Fernbedienung Eurolite Ir
Fernbedienung EUROLITE IR-7 Das Gerät muss für die Ansteuerung per Fernbedienung aktiviert werden. Unter Menüpunkt InFr, drücken Sie die ENTER-Taste zur Aktivierungs-Bestätigung. Halten Sie beim Betätigen einer Taste die Fernbedienung immer in Richtung des Sensors auf der Gerätevorderseite. Zwischen Fernbedienung... -
Seite 15: Reinigung Und Wartung
REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. -
Seite 16: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz ~ Gesamtanschlusswert: 125 W Anzahl der DMX-Kanäle: 4/10 DMX 512-Anschluss: 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon LED-Typ: 10-W-LED RGBAWUV Anzahl der LEDs: Abstrahlwinkel: 33° Maße (LxBxH): 277 x 296 x 375 mm Gewicht: 2,8 kg Zubehör:... -
Seite 17: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED PAR-64 HCL Floor. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 18: Health Hazard
This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock. Always plug in the power plug last. -
Seite 19: Description Of The Device
• Locking possibility at the mounting bracket • Comfortable addressing and setting via control board with LED display and four operating buttons • Additional controlling possibility via the EUROLITE IR-7 remote control, included in delivery • Switch-mode power supply for operation between 100 and 240 volts •... -
Seite 20: Overview
Overview: (1) Infrared sensor for the remote control (2) Lenses with HCL LEDs (3) Fixation screw (4) Display (5) Operation buttons (6) DMX in (7) Power output (8) Power supply (9) Fuse holder (10) DMX out (11) Brackets 20/28 00096892.DOC, Version 1.1... -
Seite 21: Installation
INSTALLATION The floor device can be installed on the ground or on the wall or ceiling. Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 22: Dmx512 Control
The manufacturer cannot be made liable for damages caused by incorrect installations or insufficient safety precautions! Pull the safety bond through the hole in the mounting-bracket and over the trussing system or a safe fixation spot. Insert the end in the quick link and tighten the safety screw. The maximum drop distance must never exceed 20 cm. -
Seite 23: Connection Between Devices
Lighting effects must not be connected to dimming-packs. OPERATION After you connected the spot to the mains, the EUROLITE LED PAR-64 HCL Floor starts running. The display lights up and you can choose the desired mode via the buttons MODE, ENTER, UP and DOWN. - Seite 24 Mode Program Description Au-1 Auto programs (Master mode) Program 1 Auto Au-2 Program 2 Au-3 Program 3 So-1 Sound controlled mode (Master mode) Program 1 Sound So-2 Program 2 So-3 Program 3 Select the desired speed Speed SP 1—SP9 (increasing) Microphone sensitivity Sensitivity Se 1—Se9...
-
Seite 25: Dmx-Controlled Operation
DMX-chain. If several devices are addressed similarly, they will work synchronically. Controlling: After having addressed the LED PAR-64 HCL Floor, you may now start operating it via your lighting controller. DMX protocol 4 channel mode... -
Seite 26: Eurolite Ir-7 Remote Control
Sound mode via DMX 000 - 255 Increasing speed in Auto /Sound modes via DMX Speed via DMX EUROLITE IR-7 remote control The device must be activated for remote control. For this, under menu item InFr, press the ENTER button to confirm activation. -
Seite 27: Cleaning And Maintenance
Key (Step 1) Step 2 Description BLACKOUT Blackout AUTO Internal programs SOUND Sound controlled internal programs STROBE Strobe effect - available for AUTO / SOUND programs SPEED Select the desired speed for AUTO / SOUND programs SENSITIVITY Microphone sensitivity DMX/% Enables or disables DMX mode on the device MANUAL Choose R/G/B/A/W/UV... -
Seite 28: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz ~ Power consumption: 125 W DMX-control-channels: 4/10 DMX-512-connection: 3-pin XLR Sound-control: via built-in microphone LED type: 10 W LED RGBAWUV Number of LEDs: Beam angle: 33° Dimensions (LxWxH): 277 x 296 x 375 mm Weight: 2.8 kg Accessory:...
