BRUKSANVISNING
BRUGSANVISNING
BRUKSANVISNING
GEBRAUCHSANWEISUNG
INSTRUCTIONS FOR USE
ISTRUZIONI PER L´USO
INSTRUKCJA OBS£UGI
»HC"P"K÷»fl œOÀ‹«Œ¬¿"EÀfl
NÁVOD K POU®ITÍ
HASZNÁLATI UTASÍTÁS
NAVODILA ZA UPORABO
KÄYTTÖOHJEET
MODE D'EMPLOI
8218-2221-70
S T I G A
DUO LINE
D U O L I N E +
15
S N O W S T O R M
S N O W B L I Z Z A R D
SV .... 7
S N O W F L A KE
FI ... 15
S N O W P O W E R
DA . 23
NO. 31
DE .. 39
EN .. 48
FR ... 56
IT .... 64
PL ... 73
RU .. 82
CS... 92
HU100
SL.. 108
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Stiga DUO LINE
Inhaltszusammenfassung für Stiga DUO LINE

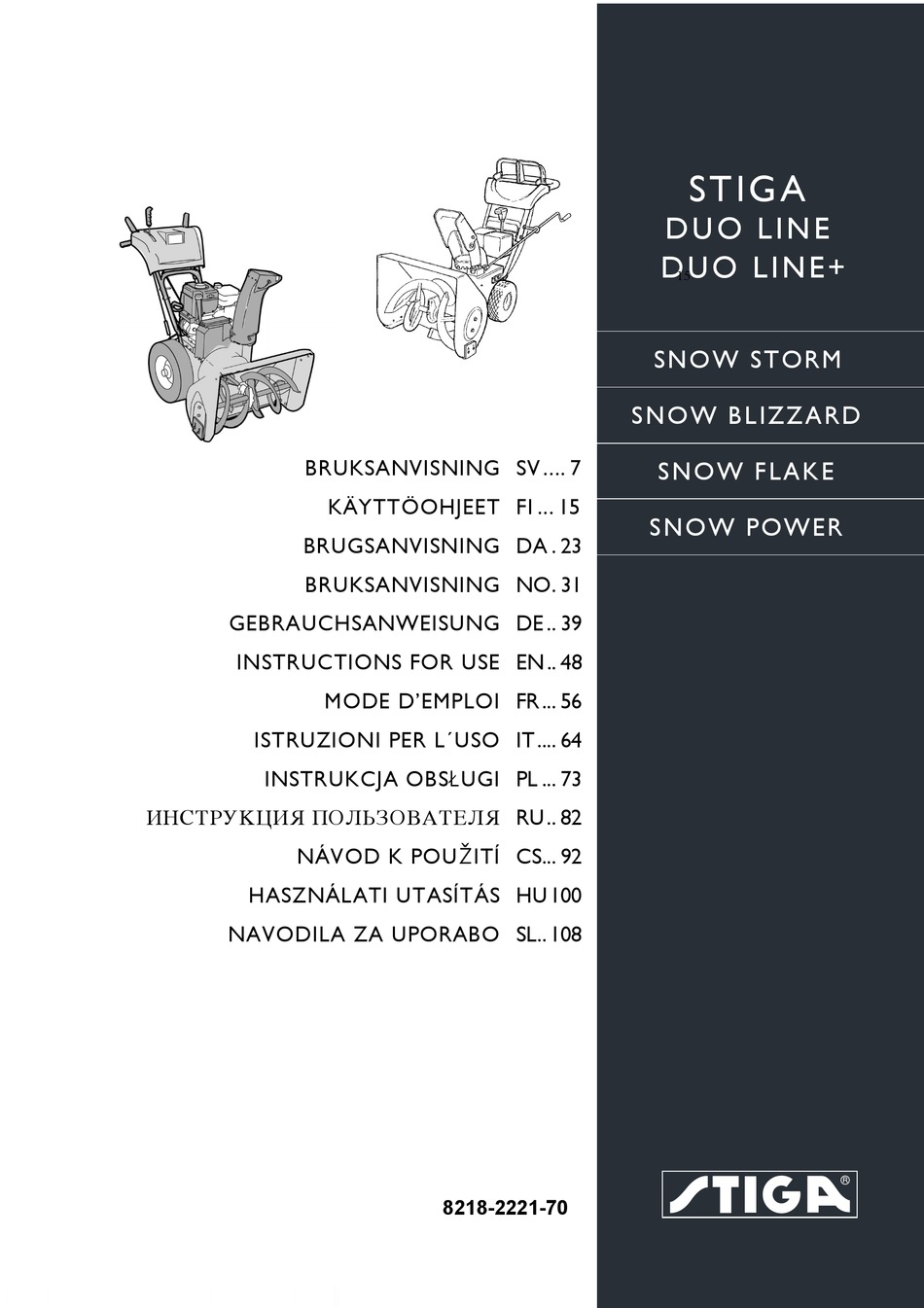

- Seite 1 S T I G A DUO LINE D U O L I N E + S N O W S T O R M S N O W B L I Z Z A R D BRUKSANVISNING SV ..7 S N O W F L A KE KÄYTTÖOHJEET...
- Seite 3 SNOW FLAKE SNOW STORM 13 11 SNOW POWER SNOW BLIZZARD...
- Seite 4 3 mm 12 - 13 mm...
- Seite 5 “A”...
-
Seite 7: Sicherheitsvorschriften
DEUTSCH • Die Schneefräse nur mit geeigneter Kleidung anwenden. 1 SYMBOLE Rutschsichere Schuhe oder Stiefel tragen. • Warnung - Benzin ist sehr feuergefährlich. An der Maschine gibt es folgende Symbole, um den Bediener A. Benzin stets in für diesen Zweck vorgesehenen darauf hinzuweisen, dass bei der Benutzung der Maschine Behältern aufbewahren. -
Seite 8: Montage
DEUTSCH • Den Motor nicht in geschlossenen Räumen laufen lassen, • Beschädigte Warn- und Hinweisschilder erneuern. außer wenn die Schneefräse an ihren Stellplatz gebracht • Den Motor nach der Anwendung noch ein paar Minuten oder herausgeholt wird. Dabei muss die Tür offen stehen. mit eingekuppelter Schneeschraube laufen lassen. - Seite 9 DEUTSCH SCHNEEAUSWURF, SIEHE ABB. 4 STARTHANDGRIFF (5) Manueller Seilstart mit Rückspulen. 1. Die Einstellkurbel im Uhrzeigersinn bis zum Anschlag drehen. ÖLMESSSTAB (6) 2. Den Auswurf (2) so auf den Flansch setzen, dass die Zur Kontrolle des Ölstands im Motor. Der Aussparungen genau übereinander liegen.
-
Seite 10: Betrieb
DEUTSCH STARTEN DES MOTORS (OHNE 5 BETRIEB ELEKTROSTART) 1. Sicherstellen, dass die Kupplungshebel für Antrieb und Schneeschraube freigekuppelt sind (Abb. 7/8). ALLGEMEINES 2. Bringen Sie den Stopphebel (1) in die eingeschaltete Der Motor darf nicht gestartet werden, bevor alle unter Stellung. -
Seite 11: Wartung
DEUTSCH 8. Wenn der Motor läuft, den Choke gegen den Die Stützkufen immer so einstellen, dass weder Uhrzeigersinn drehen, bis die Chokeklappe ganz geöffnet Kies noch Steine in die Fräse gelangen können. Es ist. besteht Verletzungsgefahr, wenn diese mit hoher Geschwindigkeit herausgeschleudert werden. -
Seite 12: Service Und Reparaturen
DEUTSCH VERGASER 8 SERVICE UND REPARATUREN Der Vergaser ist ab Werk korrekt eingestellt. Wenn eine Justierung erforderlich ist, bitte an eine autorisierte Vor allen Servicemaßnahmen immer: Servicewerkstatt wenden. - Motor abstellen - Zündschlüssel abziehen - Zündkerzenkabel von der Zündkerze abziehen. Wenn die Gebrauchsanweisung vorschreibt, dass die 7 SCHMIERUNG Schneefräse nach vorn auf das Räumschild aufgestellt... - Seite 13 1. Den Seilzug am Kupplungshandgriff aushaken (Abb. 6. Den Riemen austauschen (E in Abb. 15). Bitte beachten! 23). Es dürfen nur Originalkeilriemen von STIGA montiert 2. Den Kupplungshandgriff bis zum Anschlag vorschieben werden. (bis er den Kunststoffschutz am Holm berührt).
- Seite 14 DEUTSCH 8.6.2 EINSTELLEN DES REIBRADS DIFFERENTIALWECHSEL (FLAKE, POWER) Siehe Abb. 28. Demonterieren Sie die Teile gemäß den Anleitungen unter Punkt 1-4 oben. Bei Fehlern am Differential (A) kann die Komponente ge- mäß den folgenden Anweisungen ersetzt werden: 1. Lösen Sie den Hubarm und stellen Sie das Reibrad so ein, 1.
-
Seite 15: Wenn Teile Defekt Sind
Anwendung von Ersatzteilen, die keine Originalersatzteile sind 7. Alle Schmierpunkte wie unter “SCHMIEREN” beschrieben schmieren. Anwendung von Zubehör, das nicht von Stiga stammt oder von Stiga zugelassen ist 8. Die Schneefräse auf Beschädigungen untersuchen. Bei Bedarf Schäden reparieren. Die Garantie erstreckt sich ebenfalls nicht auf: 9. - Seite 16 w w w. s t i g a . c o m G G P S w e d e n A B · B o x 1 0 0 6 · S E - 5 7 3 2 8 T R A N Å S...
