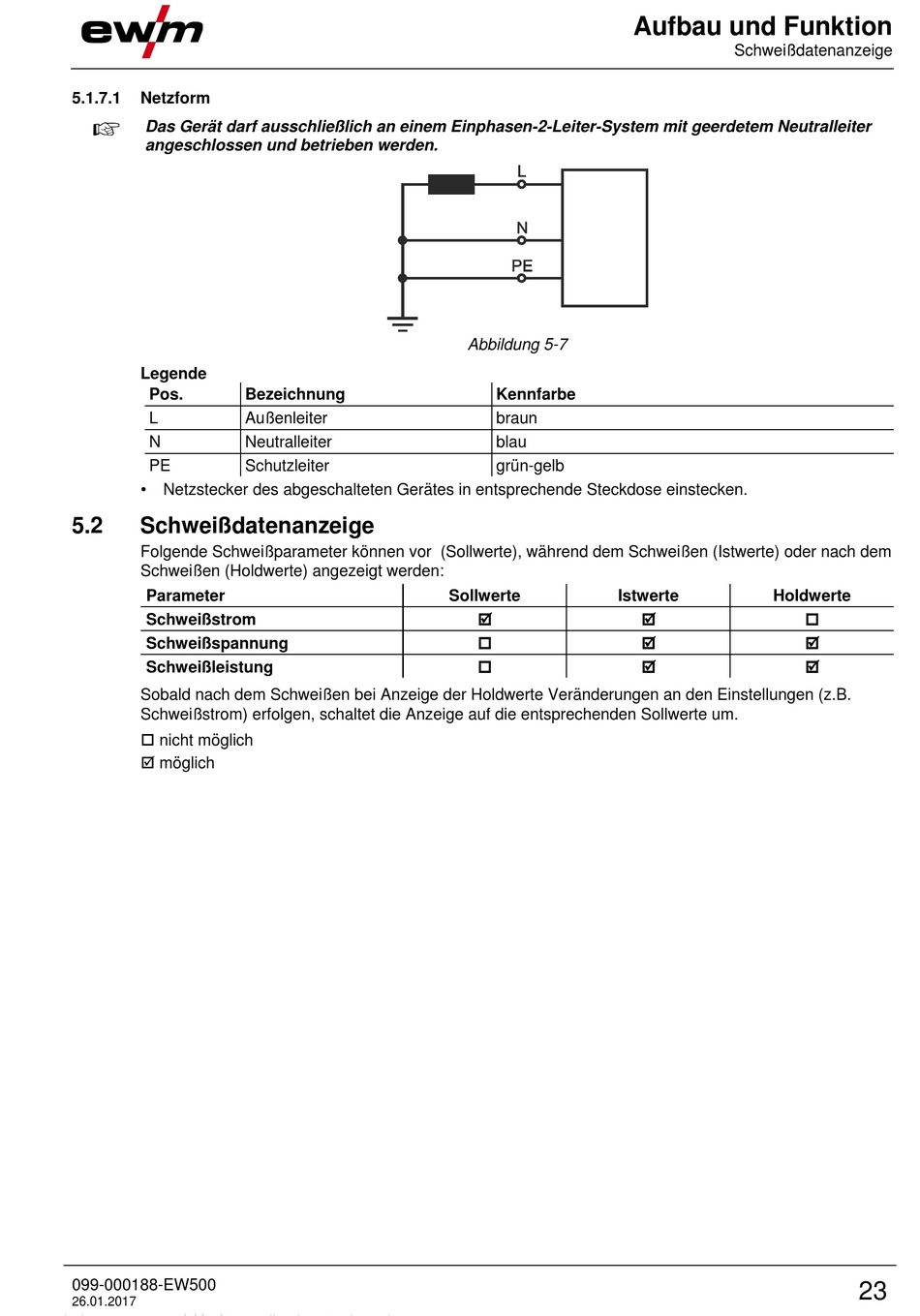

5.1.7.1

Netzform

Das Gerät darf ausschließlich an einem Einphasen-2-Leiter-System mit geerdetem Neutralleiter
angeschlossen und betrieben werden.
Legende
Pos. Bezeichnung
L Außenleiter
N Neutralleiter
PE Schutzleiter
•
Netzstecker des abgeschalteten Gerätes in entsprechende Steckdose einstecken.
5.2 Schweißdatenanzeige
Folgende Schweißparameter können vor (Sollwerte), während dem Schweißen (Istwerte) oder nach dem
Schweißen (Holdwerte) angezeigt werden:
Parameter
Schweißstrom
Schweißspannung
Schweißleistung
Sobald nach dem Schweißen bei Anzeige der Holdwerte Veränderungen an den Einstellungen (z.B.
Schweißstrom) erfolgen, schaltet die Anzeige auf die entsprechenden Sollwerte um.
 nicht möglich
 möglich
099-000188-EW500
26.01.2017
Abbildung 5-7
Kennfarbe
braun
blau
grün-gelb
Sollwerte Istwerte



Aufbau und Funktion
Schweißdatenanzeige
Holdwerte
 
 
 
23
