Installieren einer Erweiterungskarte mit halber Bauhöhe
Die Systemplatine des Computers verfügt über einen PCI-Express-x16-Erweiterungssteckplatz, einen
PCI-Express-x16-Erweiterungssteckplatz, der zu einem x4-Steckplatz heruntergeschaltet ist, einen
DisplayPort-Erweiterungssteckplatz und einen Erweiterungssteckplatz für Riser-Karten. Der Riser-
Karten-Erweiterungssteckplatz wird mit einer speziell für dieses Produkt entworfenen Riser-Karte
bestückt.
HINWEIS:
Sie können eine PCI-Express-x1-, x4-, x8- oder x16-Erweiterungskarte in die PCI-Express-x16-
Steckplätze einsetzen.

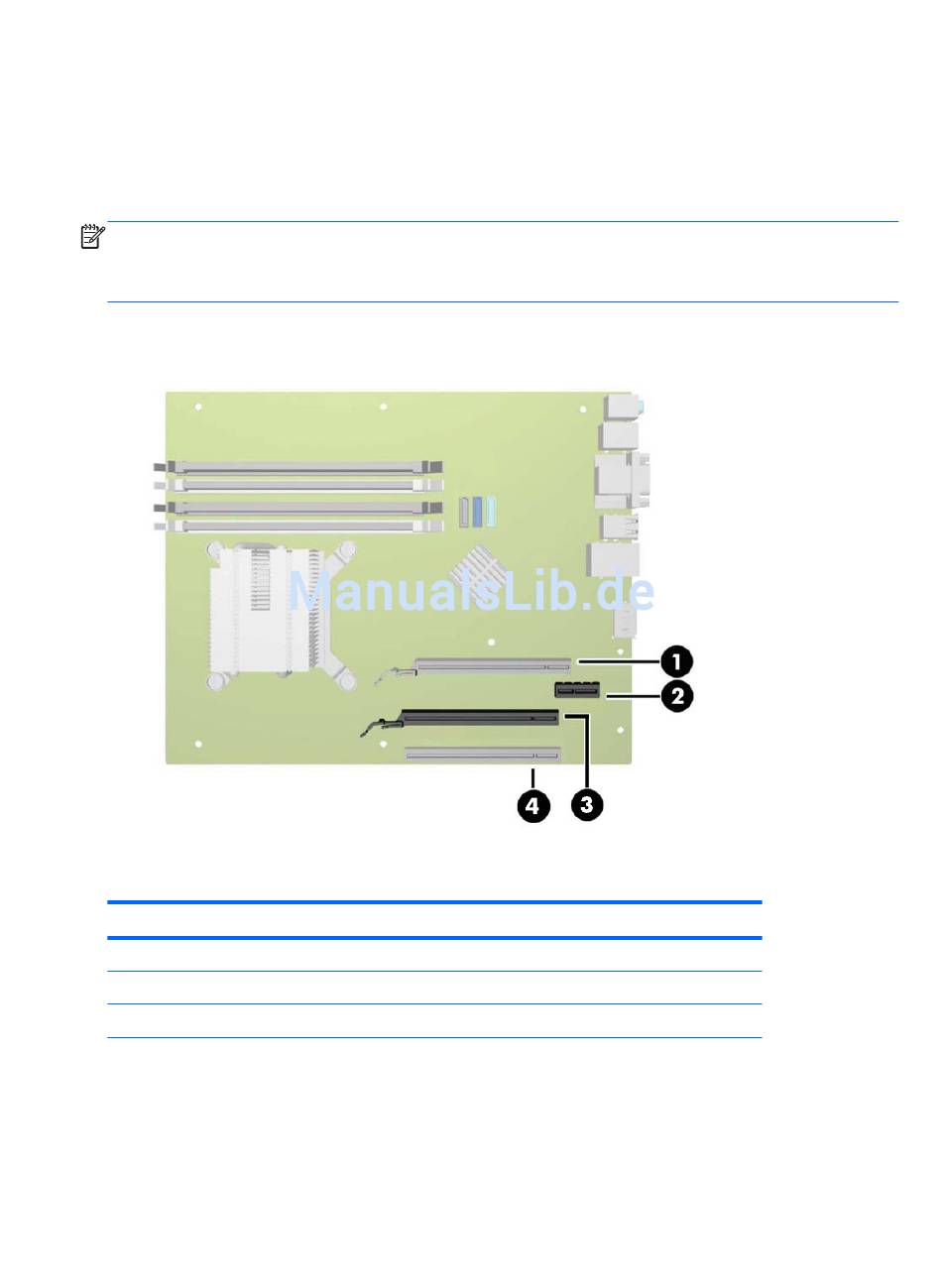

Abbildung 2-12
Tabelle 2-2
Nr.
Erweiterungssteckplatz
1
Riser-Karte (bestückt)
2
DisplayPort 2
3
PCI Express x16
20
Kapitel 2 Hardware-Aufrüstung
Die PCI-Express-Steckplätze unterstützen nur Low Profile-Karten.
Positionen der Systemplatinen-Erweiterungssteckplätze
Positionen der Systemplatinen-Erweiterungssteckplätze
