3.2 Schaltkasten

Der Schaltkasten befindet sich in der Wärmepumpe. Er ist nach
Abnahme der unteren Frontabdeckung zugänglich.
Im Schaltkasten befinden sich die Netzanschlussklemmen,
sowie die Leistungsschütze, die Sanftanlauf-Einheit und der
Wärmepumpenmanager.
Der Wärmepumpenmanager ist ein komfortables elektronisches
Regel- und Steuergerät. Er steuert und überwacht die gesamte
Heizungsanlage in Abhängigkeit von der Außentemperatur, die
Warmwasserbereitung und die sicherheitstechnischen Einrich-
tungen.
Der bauseits anzubringende Außentemperaturfühler incl. Befes-
tigungsmaterial liegt dem Regler bei.
Funktionsweise und Handhabung des Wärmepumpenmanagers
sind in der beiliegenden Gebrauchsanweisung beschrieben.

3.3 Beipack

Inhalt:
2 x Ringdichtung für Kanalanschluss
3 x Anschlussschlauch 1"
3 x Doppelnippel 1"
6 x Flachdichtung 1"
1 x Stopfen 1"
1 x Schlauchtülle Füll- und Entleerungshahn
2 x Befestigungswinkel
2 x Dübel 10 mm
2 x SHR 8x80
4 x SHR M4x8
1 x Außenfühler
1 x Dübel 6 mm
1 x SHR 4,5x50
D-4
4

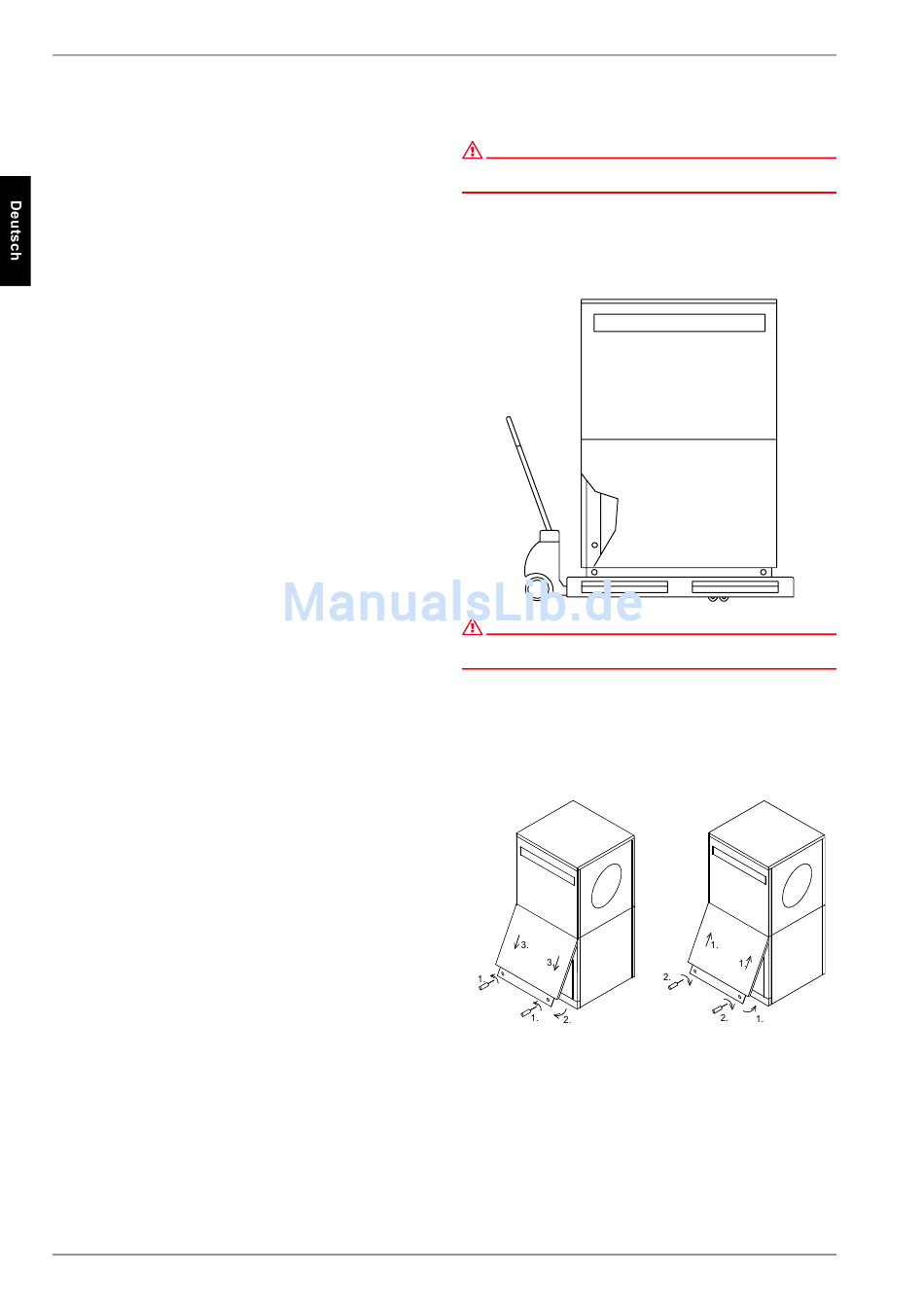

Transport

ACHTUNG!
Die Wärmepumpe darf beim Transport nur bis zu einer Neigung von 45°
(in jeder Richtung) gekippt werden.
Der Transport zum endgültigen Aufstellungsort sollte mit Holz-
rost erfolgen. Das Grundgerät bietet einerseits die Transport-
möglichkeit mit Hubwagen, Sackkarre o.ä., oder mittels 3/4"
Rohren, die durch Bohrungen in der Grundplatte, bzw. im Rah-
men geführt werden.
ACHTUNG!
Die Wärmepumpe und der Holzrost sind nur durch die Verpackungsfolie
verbunden.
Zur Nutzung der Transportbohrungen im Rahmen ist es zweck-
mäßig die jeweiligen Fassadierungsteile abzunehmen. Dazu
werden jeweils zwei Schrauben am Sockel gelöst und die Bleche
durch Zurückziehen, oben ausgehängt. Beim Einhängen der
Blechteile sollten diese mit leichtem Druck nach oben geschoben
werden.
Öffnen des Deckels Schließen des Deckels
