P
Atenção: Aguarde até que a água de
arrefecimento tenha alcançado o disco de corte
(2).
Puxe, lenta e uniformemente, a cabeça da
máquina (29) para a frente e atravesse o
ladrilho, com ajuda do punho (9).
Após terminar o corte, desligue novamente o
zcortador de ladrilhos.
8.5 Corte diagonal a 45° (fig. 9)
Regule o batente angular (5) para 45°
Execute o corte tal como descrito no ponto 8.4.
8.6 Corte longitudinal a 45°, "Corte de meia
esquadria" (fig. 10)
Desaperte o parafuso com punho estrelado (10)
Incline a lâmina (7) para a esquerda, a 45° da
escala dos ângulos (17).
Volte a apertar o parafuso com punho estrelado
(10).
Execute o corte tal como descrito no ponto 8.4.
8.7 Cortar peças maiores (fig. 11/12)
Para conseguir cortar peças maiores, pode rebater a
unidade de corte para cima. Nesta posição, é
possível cortar peças com um comprimento de até
920 mm (até uma espessura máxima das peças de
38 mm).
Para tal, retire o parafuso (37) da parte de cima.
A unidade de corte é rebatida automaticamente
para cima.
Agora pode realizar os cortes pretendidos,
conforme descrito nos cap. 8.4 até 8.6. Basta
exercer uma ligeira pressão adicional, para
baixo, na pega.
8.8 Substituir o disco de corte de diamante (fig.
13/14)
Retire a ficha da tomada
Solte os 3 parafusos (30) e retire a protecção do
disco de serra (8).
Coloque a chave (31) no veio do motor e
mantenha-a nessa posição.
Solte a porca flangeada no sentido de rotação
do disco de corte (2), com a chave (34).
(Atenção: rosca à esquerda)
Retire os flanges exteriores (35) e o disco de
corte (2).
Antes de montar o novo disco de corte, limpe
cuidadosamente o flange receptor.
Coloque o novo disco de corte na sequência
inversa e aperte-o bem.
Atenção: Observe o sentido de rotação do
disco de corte!
Monte novamente a protecção do disco de serra
(8).
36
28.04.2009 15:20 Uhr Seite 36
9. Funcionamento do laser
(figura 18-22)
9.1 Funcionamento estacionário (figura 18/19)
Ligar: Desloque o interruptor para ligar/desligar (46)
para a posição "I".
Desligar: Desloque o interruptor para ligar/desligar
(46) para a posição "0".
Ligue o laser (45). Uma linha laser projectada sobre
o material a trabalhar indica a orientação exacta do
corte. De seguida, o laser pode ser ajustado com o
auxílio do parafuso (47). Para tal, desaperte o
parafuso (47) girando-o. Agora é possível mover o
laser (45) na vertical e na horizontal sobre o
adaptador (48). Quando obter o ajuste desejado
volte a apertar o parafuso (47).
9.2 Funcionamento como aparelho de
nivelamento a laser (figura 18-21)
Retire o parafuso (47). É agora possível retirar o
laser (45) do adaptador (48) e utilizá-lo como um
aparelho de nivelamento a laser externo. O laser
(45) está equipado com dois níveis de bolha de ar
(49) podendo ser alinhado na horizontal e na
vertical. A placa de assento (50) do laser é
magnética, para que possa ser fixada à respectiva
base.
As figuras 20 e 21 indicam dois exemplos de
aplicação.
9.3 Substituição das pilhas
Desaparafuse os 4 parafusos (51) para remover a
placa de assento (50). Retire as pilhas usadas e
substitua-as por novas. Volte a aparafusar a placa
de assento (50).

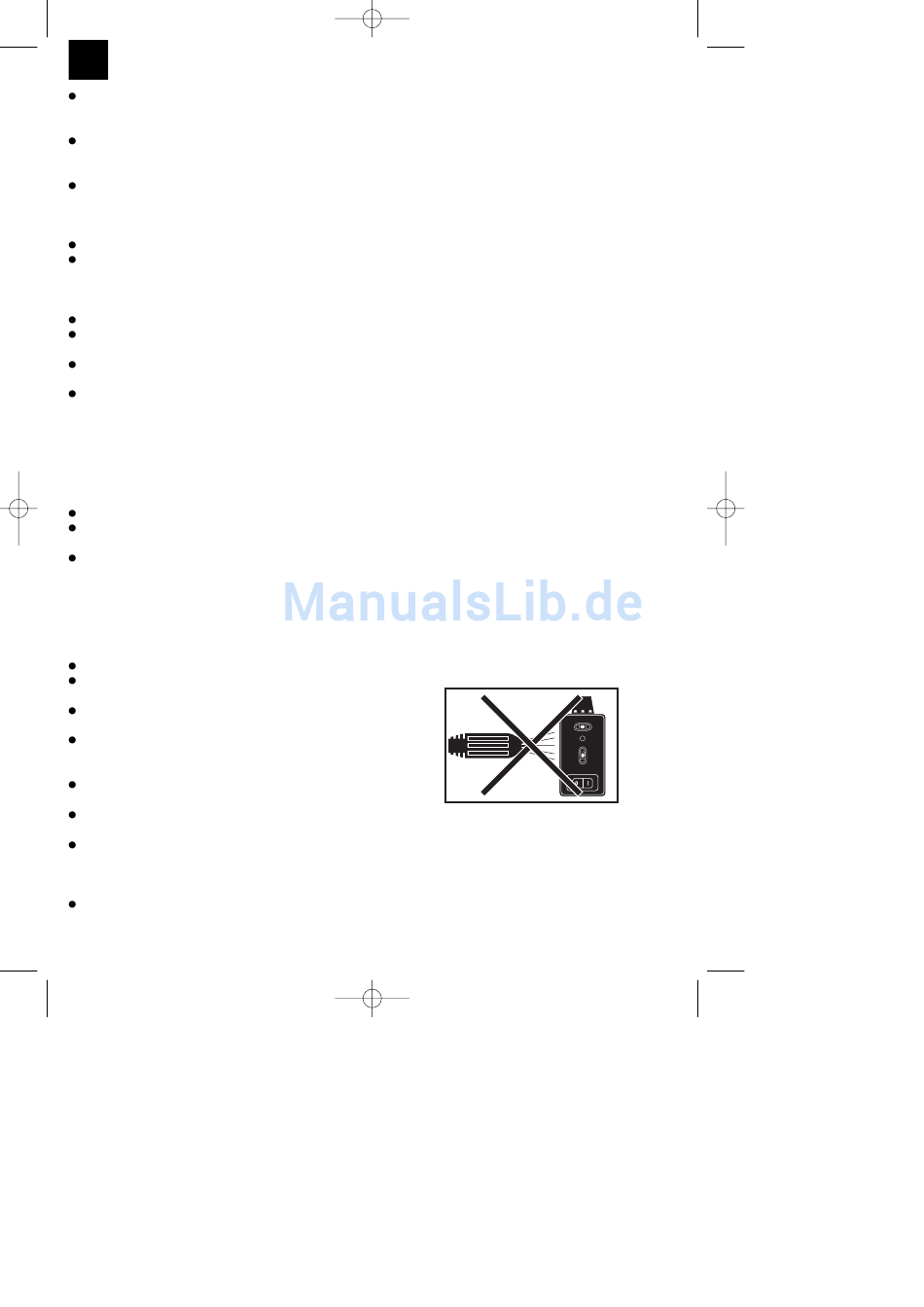

Antes de limpar a máquina com água, desmonte o
laser.
