Desplace el cabezal de la máquina (29) tirando
hacia adelante de forma lenta y uniforme por la
empuñadura (9) para cortar la cerámica.
Vuelva a desconectar la cortadora al finalizar el
corte.
8.5 Corte diagonal de 45° (Fig.9)
Coloque el tope angular (5) a 45°
Realice el corte tal y como se describe en el
punto 8.4
8.6 Corte longitudinal de 45°: „corte Jolly"
(Fig. 10)
Afloje los tornillos en estrella (10)
Incline el raíl guía (7) hacia la izquierda a 45° de
la escala angular (17).
Vuelva a apretar el tornillo en estrella (10).
Realice el corte tal y como se describe en el
punto 8.4
8.7 Procesamiento de piezas mayores (Fig. 11/12)
La unidad de corte se puede plegar hacia arriba para
poder procesar piezas de mayor tamaño. En esta
posición se pueden procesar piezas de una longitud
de hasta 920 mm (hasta máx. 38 mm de grosor
pieza de trabajo).
A tal efecto, retirar tornillo (37) de la parte
superior.
La unidad de corte se pliega hacia arriba de
forma automática.
A continuación se pueden practicar los cortes
deseados según se describe en el Cap.8.4 a 8.6.
Para ello sólo se debe presionar ligeramente
hacia abajo con la manivela.
8.8 Cambiar la muela de tronzar adiamantada
(Fig. 13/14)
Desenchufe el cable de la red
Suelte los 3 tornillos (30) y retire la cubierta de
protección de la muela (8).
Coloque la llave (31) en el eje del motor y
sosténgala.
Suelte la tuerca de brida en el sentido de marcha
de la muela (2) con ayuda de la llave (34).
(Atención: rosca a la izquierda)
Extraiga la brida exterior (35) y la muela de
tronzar (2).
Limpie a fondo la brida exterior antes de
proceder al montaje de la nueva muela.
Vuelva a ajustar y apretar la nueva muela
repitiendo la secuencia de pasos a la inversa.
Atención: ¡Tenga en cuenta el sentido de
marcha de la muela!
Vuelva a colocar la cubierta de protección de la
muela (8).
28.04.2009 15:20 Uhr Seite 31
9. Funcionamiento en modo láser
(fig. 18-22)
9.1 Funcionamiento estacionario (fig. 18/19)
Conexión: Poner el interruptor ON/OFF (46) en la
posición "I".
Desconexión: Poner el interruptor ON/OFF (46) en
la posición "0".
Conectar el láser (45). Se proyecta una línea de
láser sobre el material a trabajar indicando
exactamente el trayecto del corte. El tornillo (47)
permite ajustar adicionalmente el láser. Para ello,
aflojar un poco el tornillo (47). Ahora se puede mover
y alinear el láser (45) en el adaptador (48) en
dirección vertical y horizontal. Volver a apretar el
tornillo (47) una vez conseguido el ajuste deseado.
9.2 Funcionamiento como aparato de nivelación
por láser (fig. 18-21)
Retirar el tornillo (47). Al quitar el láser (45) del
adaptador (48) se podrá utilizar como aparato de
nivelación por láser. El láser (45) está provisto de
dos niveles de burbuja (49), por lo que se puede
alinear de forma horizontal y vertical. La placa base
(50) del láser es magnética, pudiéndose fijar a
superficies que admitan magnetismo.
Las figuras 20 y 21 muestran dos ejemplos de
aplicación.
9.3 Cambiar la pila
Quitar la placa base (50) soltando los 4 tornillos (51).
Sacar las pilas gastadas y poner pilas nuevas.
Volver a atornillar la placa base (50).

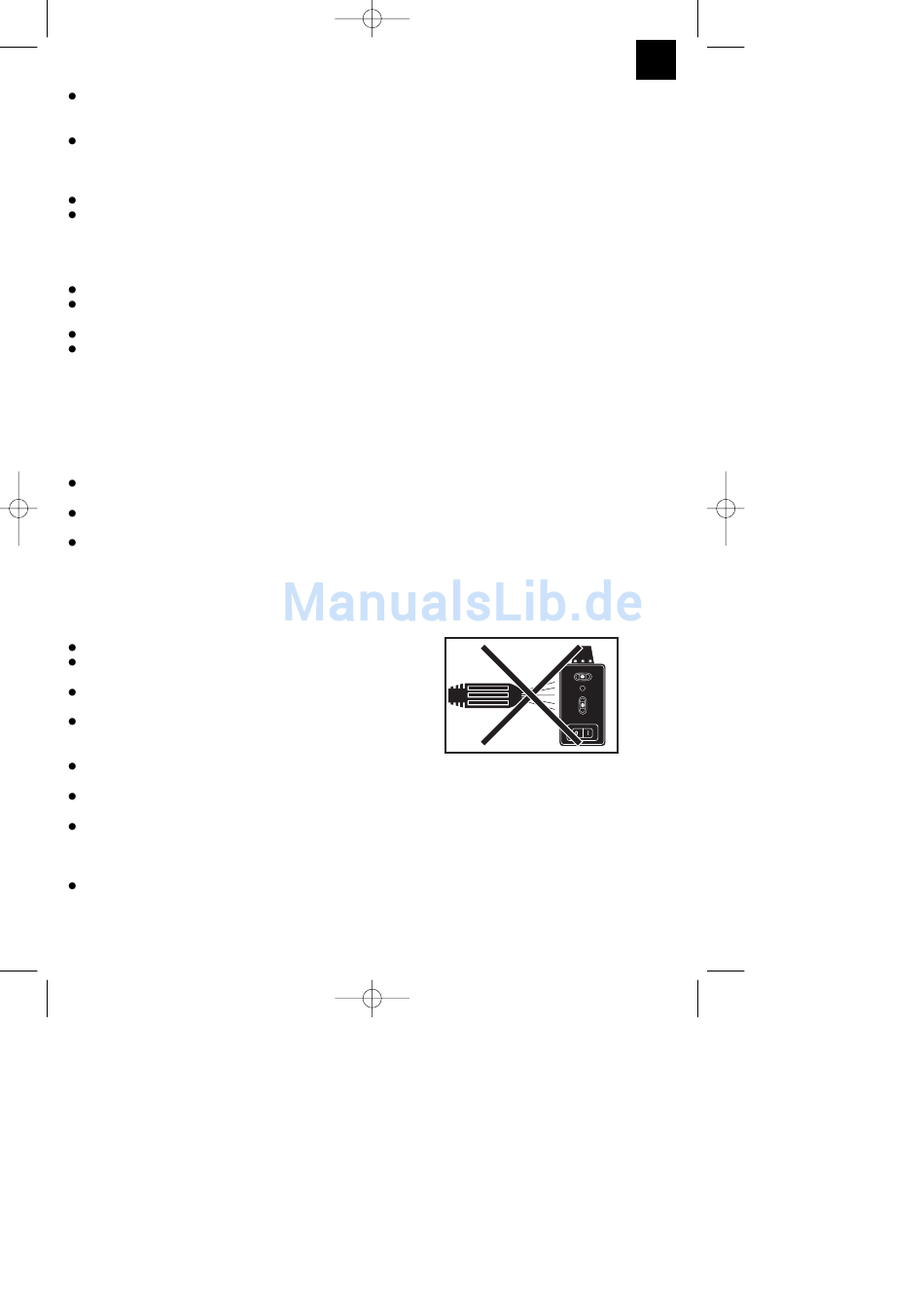

Desmontar el láser antes de limpiar la máquina con
agua.
