Attenzione: attendere che l'acqua di
raffreddamento abbia raggiunta il disco (2).
Con l'impugnatura (9) tirare lentamente e
regolarmente la testa della macchina (29) in
avanti attraverso la piastrella.
Dopo aver eseguito il taglio spegnere il
tagliapiastrelle.
8.5 Taglio diagonale a 45° (Fig.9)
Regolare la guida ad angolo (5) su 45°.
Eseguire il taglio come spiegato al punto 8.4
8.6 Taglio longitudinale, „taglio Jolly" a 45°
(Fig. 10)
Allentare la vite con manopola a crociera (10)
Inclinare la guida (7) verso sinistra su 45° della
scala per inclinazione (17).
Serrare di nuovo la vite con la manopola a
crociera (10).
Eseguire il taglio come spiegato al punto 8.4
8.7 Lavorazione di pezzi abbastanza grandi (Fig.
11/12)
Per poter lavorare pezzi abbastanza grandi, l'unità di
taglio può essere ribaltata verso l'alto. In questa
posizione si possono lavorare pezzi con una
lunghezza fino a 920 mm (fino a uno spessore max.
di 38 mm).
A tal fine togliete la vite (37) sul lato superiore.
L'unità di taglio si ribalta automaticamente verso
l'alto.
Ora potete eseguire i tagli desiderati come
descritto nei Cap. da 8.4 a 8.6. Si deve
solamente esercitare ancora un po' di pressione
verso il basso sull'impugnatura.
8.8 Sostituire il disco diamantato (Fig. 13/14)
Staccare la spina dalla presa di corrente.
Allentare le 3 viti (30) e togliere il coprilama (8).
Fissare la chiave (31) all'albero motore e tenerla.
Allentare con la chiave (34) il dado della flangia
nel senso di rotazione del disco (2).
(Attenzione: filetto sinistro)
Togliere le flange esterne (35) e il disco (2).
Prima del montaggio del nuovo disco pulire
accuratamente le sedi a flangia
Rimontare il nuovo disco nell'ordine inverso e
serrarlo.
Attenzione: Rispettare il senso di rotazione del
disco!
Rimontare il coprilama (8).
28.04.2009 15:20 Uhr Seite 21
9. Esercizio laser (Fig. 18-22)
9.1 Esercizio fisso (Fig. 18/19)
Accensione: portate l'interruttore ON/OFF (46) in
posizione "I".
Spegnimento: portate l'interruttore ON/OFF (46) in
posizione "0".
Mettete in funzione il laser (45). Una linea laser viene
proiettata sul materiale da lavorare e indica la linea
di taglio esatta. Mediante la vite (47) si può inoltre
regolare il laser. A tal scopo svitate la vite (47) di
qualche giri. Ora il laser (45) può essere spostato e
orientato in direzione verticale ed orizzontale
sull'adattatore (48). Serrate di nuovo la vite (47)
quando si è raggiunta l'impostazione desiderata.
9.2 Esercizio come livella laser (Fig. 18-21)
Togliete la vite (47). Ora il laser (45) può essere tolto
dall'adattatore (48) e può essere usato come livella
laser esterna. Il laser (45) è dotato di due bolle per
livella (49) e può perciò essere orientato in modo
orizzontale e verticale. La piastra di base (50) del
laser è magnetica in modo da permettere un
montaggio sulle relative basi.
Le Fig. 20 e 21 mostrano due esempi per l'uso.
9.3 Sostituzione delle batterie
Togliete la piastra di base (50) svitando le 4 viti (51).
Togliete le batterie scariche e sostituirtele con
batterie nuove. Avvitate di nuovo la piastra di base
(50).

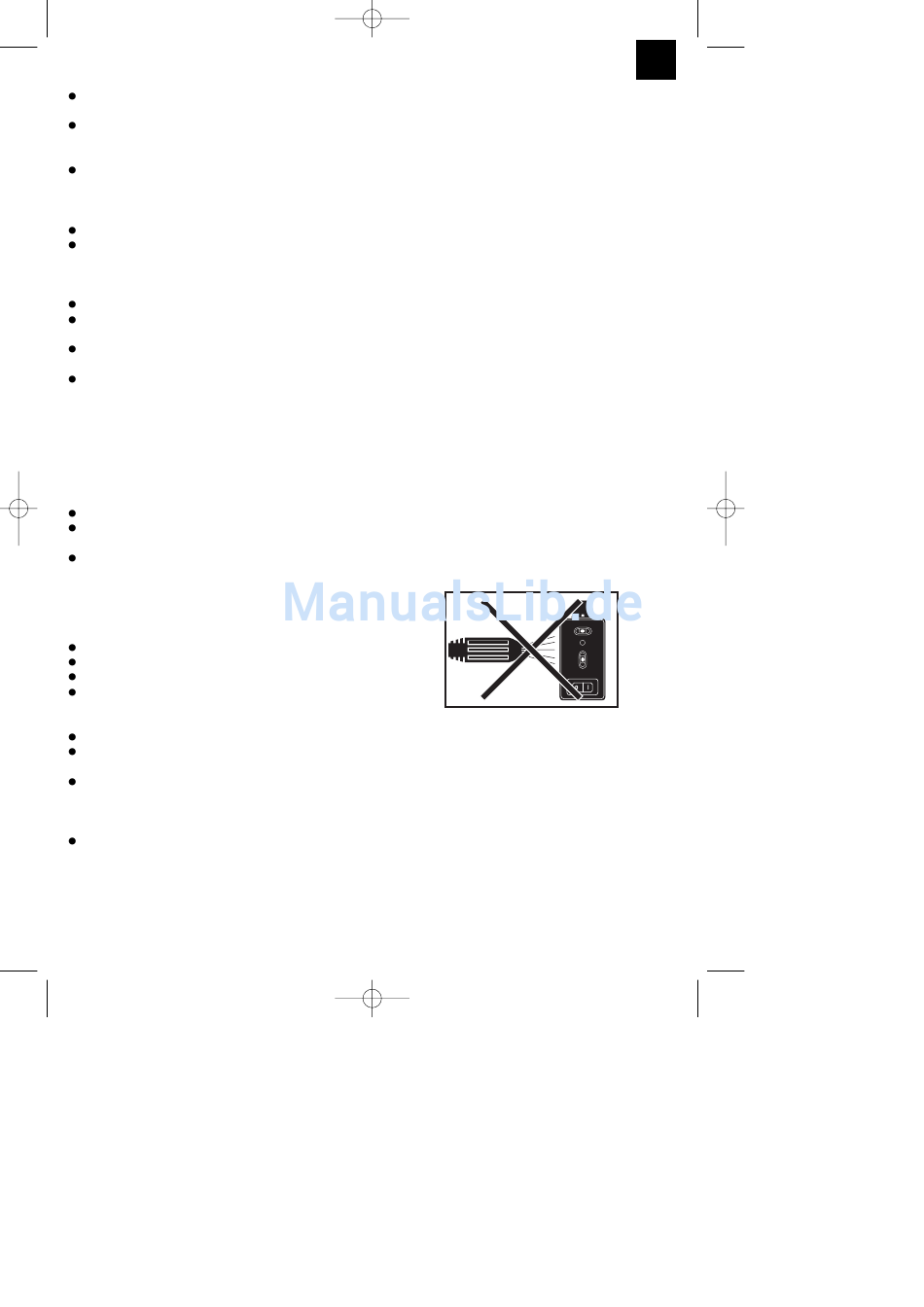

Smontate il laser prima di pulire l'apparecchio con
acqua.
