NL
trekken.
Aan het einde van de snede de tegelsnijmachine
opnieuw uitschakelen.
8.5 45° Diagonale snede (fig. 9)
Hoekaanslag (5) op 45° afstellen.
Snede uitvoeren zoals beschreven onder 8.4
8.6 45° Langssnede „jollysnede" (fig. 10)
Schroef met stervormige handgreep (10)
losdraaien.
Geleiderail (7) naar links schuin zetten op 45°
van de schaal (17) met hoekmaten.
Schroef met stervormige handgreep (10)
opnieuw aanhalen.
Snede uitvoeren zoals beschreven onder 8.4
8.7 Bewerken van grotere werkstukken
(fig. 11/12)
Om grotere werkstukken te kunnen bewerken kan
het snijwerk omhoog worden geklapt. In deze positie
kunnen werkstukken met een lengte van maximaal
920 mm (dikte van het werkstuk maximaal 38 mm)
worden bewerkt.
Te dien einde schroef (37) aan de bovenkant
verwijderen.
Het snijwerk klapt vanzelf omhoog.
U kunt dan de gewenste sneden uitvoeren zoals
beschreven in hoofdstuk 8.3 tot 8.6. U dient
alleen bovendien de handgreep lichtjes omlaag
te duwen.
8.8 Verwisselen van diamantsnijschijf (fig. 13/14)
Netstekker trekken
De 3 schroeven (30) losdraaien en beschermkap
(8) van het zaagblad verwijderen.
Sleutel (31) op de motoras zetten en
tegenhouden.
De flensmoer in draairichting van de snijschijf (2)
losdraaien m.b.v. de sleutel (34).
(Let op: linkse schroefdraad)
Buitenflenzen (35) en snijschijf (2) afnemen.
Montageflens zorgvuldig schoonmaken alvorens
de nieuwe snijschijf te monteren.
De nieuwe snijschijf in omgekeerde volgorde
monteren en aanhalen.
Let op: Draairichting van de snijschijf in acht
nemen!
Beschermkap (8) van het zaagblad opnieuw
monteren.
26
28.04.2009 15:20 Uhr Seite 26
9. Werking laser (fig. 18-22)
9.1 Stationair gebruik (fig. 18/19)
Inschakelen: de Aan/Uit-schakelaar (46) naar de
stand "I" brengen.
Uitschakelen: de Aan/Uit-schakelaar (46) naar de
stand "0" brengen.
Schakel de laser (45) in. Een laserlijn wordt op het te
bewerken materiaal geprojecteerd en duidt exact aan
langs waar het snijden dient te gebeuren. Met behulp
van de schroef (47) kan de laser extra worden
gejusteerd. Draai te dien einde de schroef (47) met
enkele slagen los. De laser (45) kan dan op de
adapter (48) in verticale en horizontale richting
worden bewogen en in de juiste stand worden
gebracht. Haal de schroef (47) terug aan als de
gewenste instelling bereikt is.
9.2 Werking als lasernivelleertoestel (fig. 18-21)
Verwijder de schroef (47). U kan dan de laser (45)
wegnemen van de adapter (48) en als extern
lasernivelleertoestel gebruiken. De laser (45) is
voorzien van twee waterpaslibellen (49) en kan
bijgevolg horizontaal en verticaal in de juiste stand
worden gebracht. De onderplaat (50) van de laser is
magnetisch zodat hij op overeenkomstige
ondergronden vast kan worden gemaakt.
Fig. 20 en 21 stellen twee toepassingsvoorbeelden
voor.
9.3 Verwisselen van batterij
Verwijder de onderplaat (50) door de 4 schroeven
(51) uit te draaien. Neem er de afgewerkte batterijen
uit en vervang deze door nieuwe. Breng daarna de
onderplaat (50) terug aan m.b.v. de 4 schroeven.

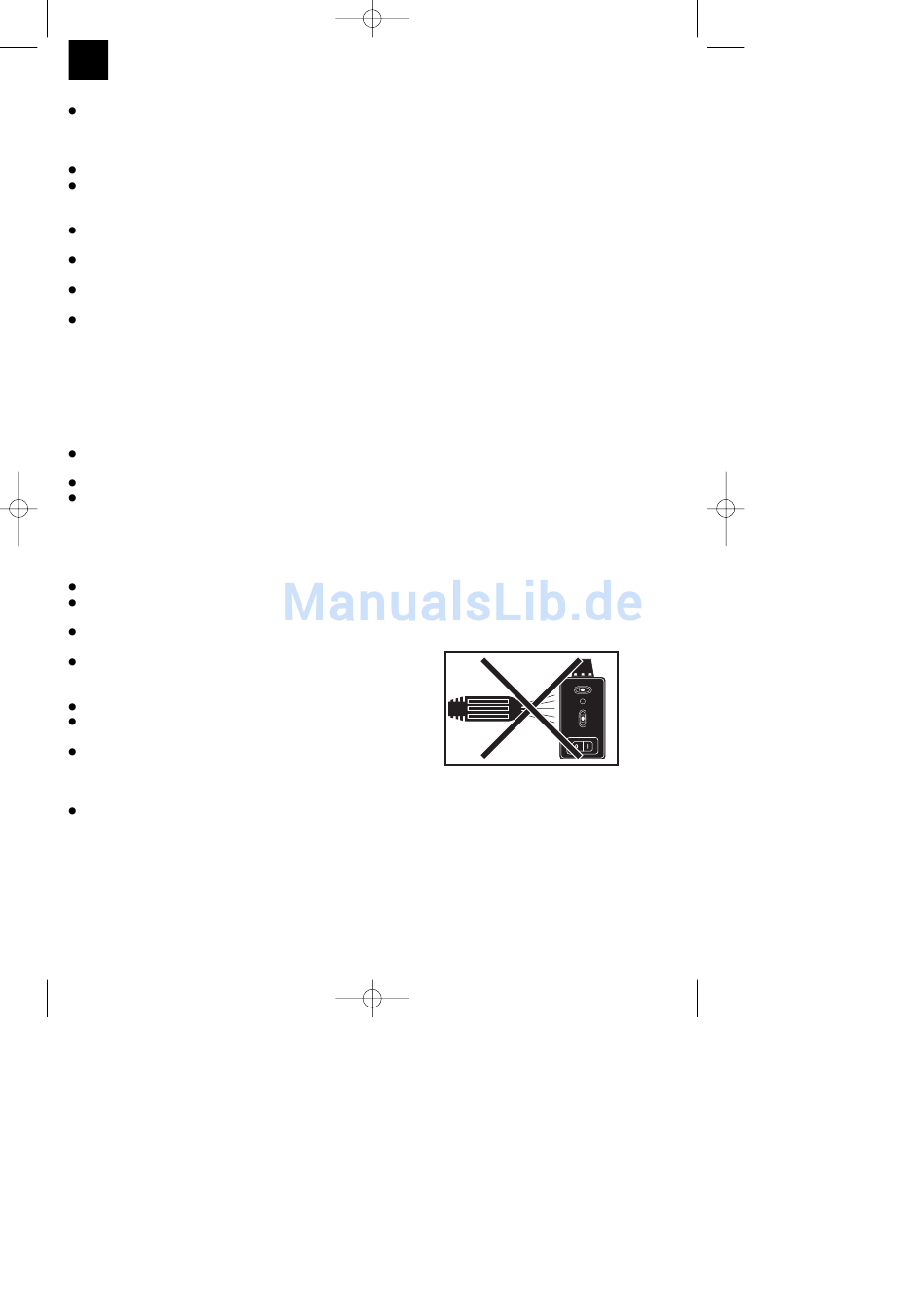

Demonteer de laser voordat u de machine met water
schoonmaakt.
