Wamsler 11181 RIVA Bedienungsanleitung
Kachelkamin
Verwandte Anleitungen für Wamsler 11181 RIVA
Inhaltszusammenfassung für Wamsler 11181 RIVA

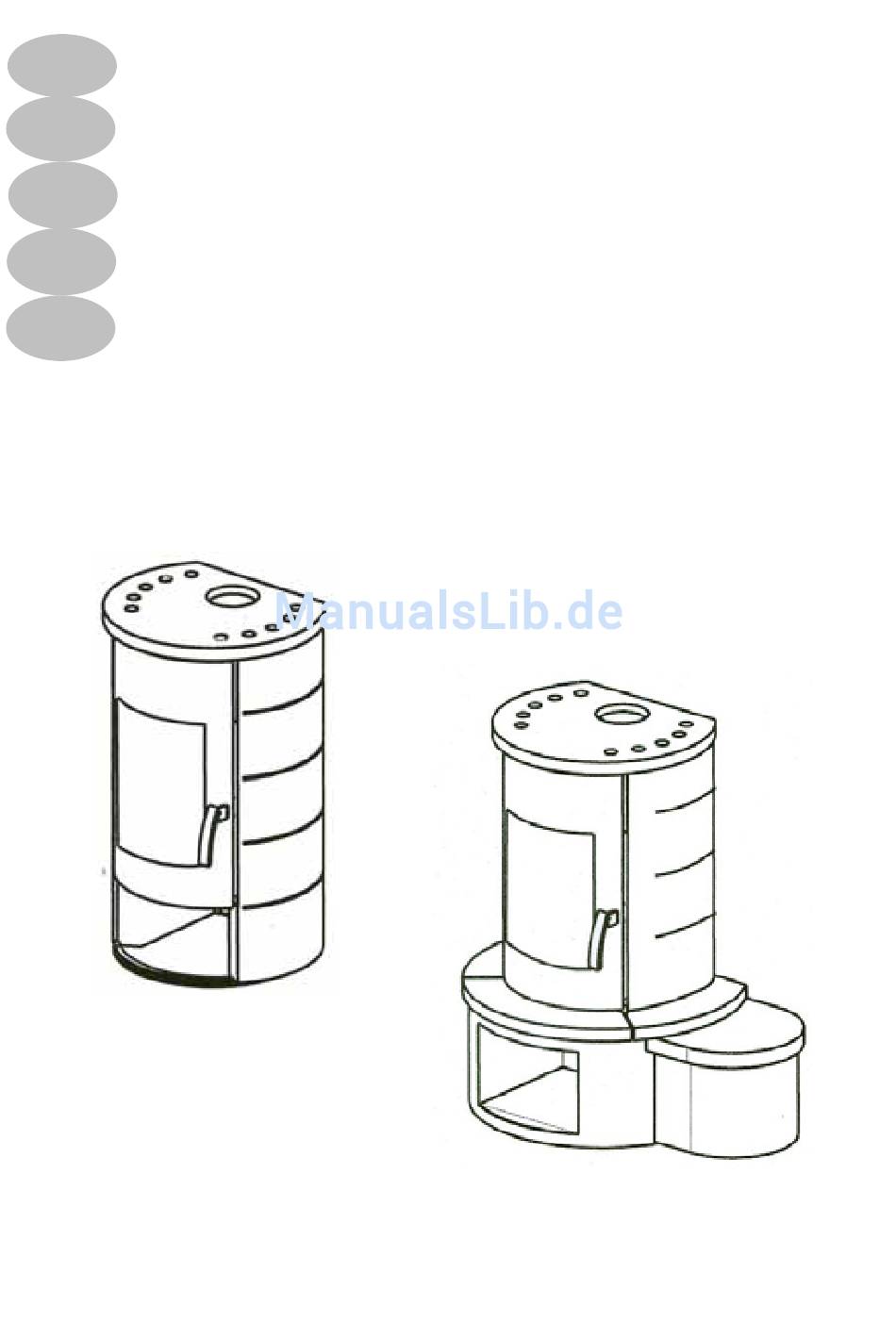

- Seite 1 Bedienungs- und Aufstellanleitung Fireplace user instruction Cheminée, mode d’emploi Istruzioni per uso e installazione Kandalló használati útmutató TYP 11181 RIVA TYP 10181 RIVA TYP 11181 RONA Kachelkamin TYP 10181 RONA Kachelkamin...
-
Seite 2: Inhaltsverzeichnis
Vorwort Sehr verehrter Kunde, wir beglückwünschen Sie zum Erwerb unseres Kaminofens. Sie haben die richtige Wahl getroffen. Mit dem Kauf dieses Produktes haben Sie die Garantie für • Hohe Qualität durch Verwendung bester und bewährter Materialien • Funktionssicherheit durch ausgereifte Technik, die streng nach der europäischen Norm EN 13240 geprüft ist (Geräte sind für die Mehrfachbelegung geeignet) •... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Die Geräte sind nach DIN EN 13240 geprüft (Typenschild). Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationa- len und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. - Seite 4 19. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden sie sich bitte rechzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren Fach- händler. Es sind nur Original Wamsler - Ersatzteile zu verwenden. 20. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicear- beiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Hei-...
-
Seite 5: Bedienung
1. Bedienung 1.1 Geräteaufbau Brennstoffwähler Typschild an der Rückwand Abgasstutzen Fülltür Ausmauerung Aschenkasten Türgriff Keramik-Seiten Verkleidung Primärluft- schieber Lagerfach f. Brennmaterial... -
Seite 6: Inbetriebnahme
1.2 Inbetriebnahme Brennstoffe Das Gerät ist ausschließlich für den Betrieb mit nachfolgend aufgeführten Brenn- stoffen geeignet. Nur damit ist ein raucharmer und störungsfreier Betrieb gewähr- leistet. Verwenden Sie nur natur belassenes, trockenes Scheitholz mit einer Rest- feuchte von max. 20% und Braunkohlenbriketts. Bei den Geräten ist der Sekundärluftschieber (Brennstoffwähler) an der Rückseite montiert. - Seite 7 Füllmengen / Anzünden: 6 kW NWL Scheitholz max. 1,4 kg, ca. 2-3 kleine Scheite pro Füllung, bei Anzündvorgang Holz kreuzschlichten, Scheitholzlänge max. 33cm, Durchmesser Ø 5 - 12 cm, Rundlinge spalten, NWL Braunkohlebrikett max. 1,6 kg (ca. 2 Stk.) auf Grundglut auf- legen Holzbrikett nach DIN 51731 max.
-
Seite 8: Außerbetriebnahme
1.3 Außerbetriebnahme Türen schließen, Primärluftschieber in geschlossene – Stellung bringen. Restglut ausbrennen und Ofen abkühlen lassen. Feuerraum und Aschenkasten bei kaltem Gerät reinigen und entleeren (siehe 1.5)! 1.4 Hinweise zum Heizen Der Kaminofen darf nur mit geschlossener Fülltür (Heiztür) betrieben werden. Diese darf nur zum Anheizen, Nachlegen oder Reinigen des Feuerraums geöffnet werden (evtl. - Seite 9 Achtung : Nach jeder Heizperiode ist es angebracht, den Ofen gründlich zu kontrollieren. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wen- den Sie sich bitte rechtzeitig unter Angabe der Artikel-Nr. und der F.-Nr. (siehe Typschild) an Ihren Fachhändler. Reinigen Sie Ihre Sichtscheibe vor der ersten Benutzung mit einem feuchten sau- beren Tuch.
- Seite 10 - Decken Sie Ihren Holzstoss keinesfalls mit Plastikfolie ab, sie lässt die Feuchtig- keit nicht entweichen. - Stapeln Sie frisches Holz nicht im Keller, da es dort wegen der geringen Luftbe- wegung eher fault, statt trocknet. - Lagern Sie nur bereits trockenes Holz in trockenen Kellerräumen. Bild 2 Bild 3 Bild 4...
-
Seite 11: Störungsursachen, Behebung
1.6 Störungsursachen, Behebung Art der Störung mögliche Ursache Behebung Geruchbildung: Austrocknung der angewen- Den Ofen entsprechend der deten Schutzfarbe. Verdamp- Bedienungsanleitung mehrere fung von Ölresten Stunden in Kleinstellung betreiben. Danach für mehrere Stunden auf maximale Leis- tung heizen. Zu geringe Wärmeab- •... -
Seite 12: Aufstellung
2. Aufstellung 2.1 Vorschriften Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. FeuVo) zu beachten. Lassen Sie das Gerät nur von einem qualifizierten Fachmann aufstellen und anschließen. -
Seite 13: Schornsteinanschluss
Boden unter und vor dem Ofen Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter dem Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer Bodenplatte aus Stahl, ersetzt oder geschützt werden. - Seite 14 Richtig Falsch mind. 50 cm Querschnittverengung im Kamin durch zu weit eingeschobene Abgasrohre Stau durch sich ge- mind. 30 cm genseitig behin- dernde Abgasströ- Falschluft durch offene Türen an nicht benutzten Feuerstätten Falschluft durch of- fenen Rohranschluß Falschluft durch undichten Rohr- anschluß...
-
Seite 15: Technische Daten
3. Technische Daten 3.1 Maßzeichnungen, Daten RIVA... -
Seite 16: Maße
RONA Kachelkamin 3.2 Maße *Gewicht Art. Nr. (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) netto RIVA W20001018181* 1080 672 G001018182 - 87 RONA Kachel W20001018130* 1216 1070 1173 G001018131 - 32 1236 1070 1173 G001050170 / 75 W20001050190* *Grundgeräte ohne Keramik Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten uns das Recht von... -
Seite 17: Technische Daten
3.3 Technische Daten Typ: TYP11181 TYP10181 Nennwärmeleistung 6 kW 8 kW Raumheizvermögen m³ -bei günstigen, -weniger günstigen, -ungünstigen Heizbedingungen nach DIN 18893/TAB. 2 bei Zeitheizung Abgaswerte: Brennstoff: Scheitholz / BB7“ Scheitholz / BB7“ Abgasmassenstrom 6,2 / 7,2 g/s 7,9 / 8,6 g/s Mittlere Abgastemperatur 268 / 271°C 295 / 316°C... -
Seite 18: Eg Konformitätserklärung
3.4 EG Konformitätserklärung Wamsler Haus- und Küchentechnik GmbH EG-Konformitätserklärung Hersteller: Wamsler Haus- und Küchentechnik GmbH, Gutenbergstr. 25, D-85748 Garching Produktbezeichnung: Kaminofen Typ: 101 80 / 81 / 82 / 83 / 86 / 87 / 89 / 108 86 111 80 / 81 / 82 / 83 / 86 / 87 / 89 Die bezeichneten Produkte stimmen mit den Vorschriften folgender Europäischer Richtlinien überein:... -
Seite 19: Montage Der Seitenbank / Keramik
4. Montage der Seitenbank / Keramik 4.1 Befestigung der Seitenbank Es wird empfohlen, die Seitenbank mit dem Corpus zu verbinden (siehe Bild 12). Seitenbank an die gewünschte Position stellen (kann links oder auch rechts montiert werden). Von innen die Vorgebohrten Löcher (Nr. 1) der Sei- tenbank an dem Corpus kennzeichnen. - Seite 92 D – 85748 Garching bei München Telefon +49 (0)89 32084-0 Telefax +49 (0)89 32084-294 www.wamsler.eu Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewir- ken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine...
