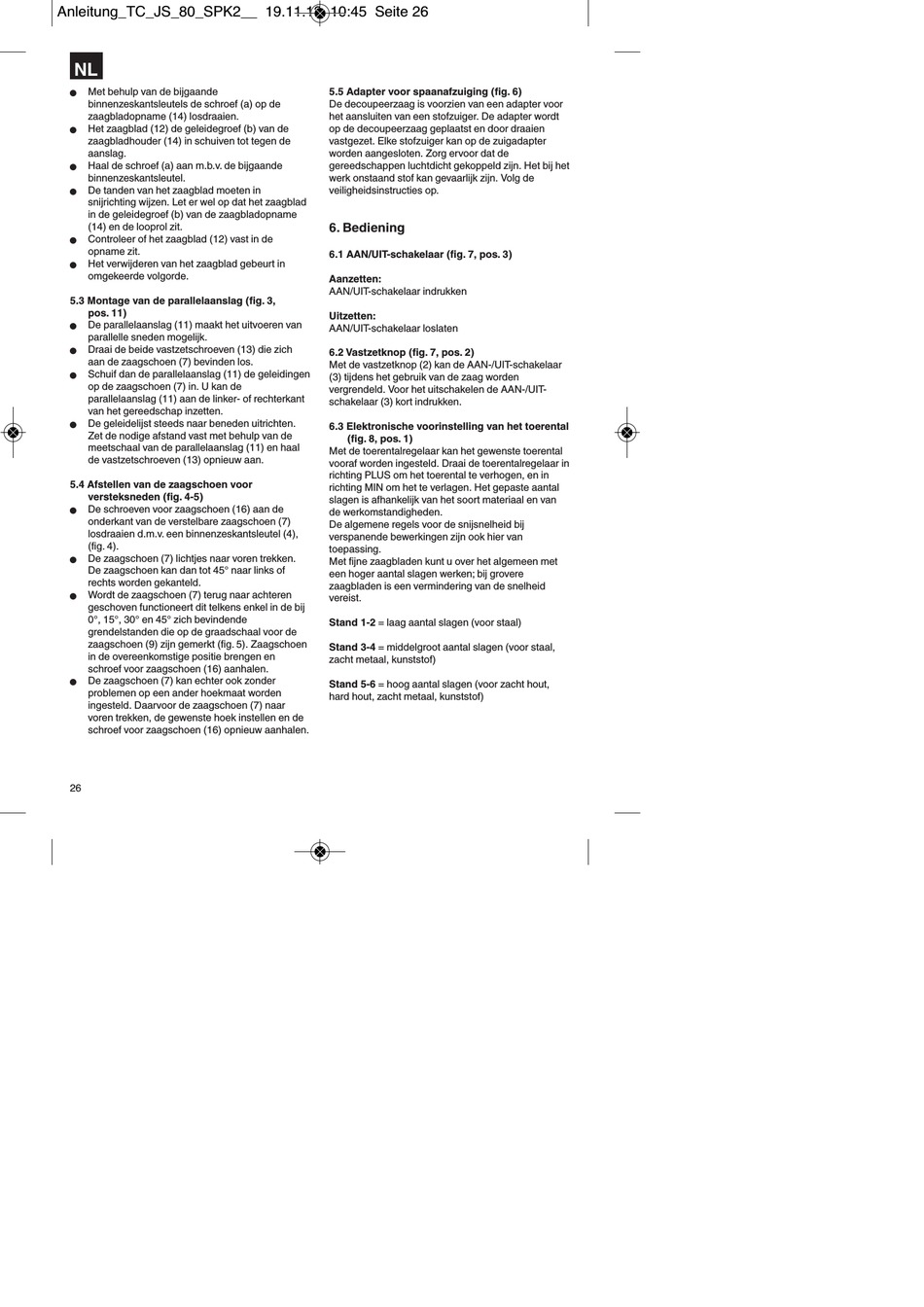

NL
Met behulp van de bijgaande
n
binnenzeskantsleutels de schroef (a) op de
zaagbladopname (14) losdraaien.
Het zaagblad (12) de geleidegroef (b) van de
n
zaagbladhouder (14) in schuiven tot tegen de
aanslag.
Haal de schroef (a) aan m.b.v. de bijgaande
n
binnenzeskantsleutel.
De tanden van het zaagblad moeten in
n
snijrichting wijzen. Let er wel op dat het zaagblad
in de geleidegroef (b) van de zaagbladopname
(14) en de looprol zit.
Controleer of het zaagblad (12) vast in de
n
opname zit.
Het verwijderen van het zaagblad gebeurt in
n
omgekeerde volgorde.
5.3 Montage van de parallelaanslag (fig. 3,
pos. 11)
De parallelaanslag (11) maakt het uitvoeren van
n
parallelle sneden mogelijk.
Draai de beide vastzetschroeven (13) die zich
n
aan de zaagschoen (7) bevinden los.
Schuif dan de parallelaanslag (11) de geleidingen
n
op de zaagschoen (7) in. U kan de
parallelaanslag (11) aan de linker- of rechterkant
van het gereedschap inzetten.
De geleidelijst steeds naar beneden uitrichten.
n
Zet de nodige afstand vast met behulp van de
meetschaal van de parallelaanslag (11) en haal
de vastzetschroeven (13) opnieuw aan.
5.4 Afstellen van de zaagschoen voor
versteksneden (fig. 4-5)
De schroeven voor zaagschoen (16) aan de
n
onderkant van de verstelbare zaagschoen (7)
losdraaien d.m.v. een binnenzeskantsleutel (4),
(fig. 4).
De zaagschoen (7) lichtjes naar voren trekken.
n
De zaagschoen kan dan tot 45° naar links of
rechts worden gekanteld.
Wordt de zaagschoen (7) terug naar achteren
n
geschoven functioneert dit telkens enkel in de bij
0°, 15°, 30° en 45° zich bevindende
grendelstanden die op de graadschaal voor de
zaagschoen (9) zijn gemerkt (fig. 5). Zaagschoen
in de overeenkomstige positie brengen en
schroef voor zaagschoen (16) aanhalen.
De zaagschoen (7) kan echter ook zonder
n
problemen op een ander hoekmaat worden
ingesteld. Daarvoor de zaagschoen (7) naar
voren trekken, de gewenste hoek instellen en de
schroef voor zaagschoen (16) opnieuw aanhalen.
26
5.5 Adapter voor spaanafzuiging (fig. 6)
De decoupeerzaag is voorzien van een adapter voor
het aansluiten van een stofzuiger. De adapter wordt
op de decoupeerzaag geplaatst en door draaien
vastgezet. Elke stofzuiger kan op de zuigadapter
worden aangesloten. Zorg ervoor dat de
gereedschappen luchtdicht gekoppeld zijn. Het bij het
werk onstaand stof kan gevaarlijk zijn. Volg de
veiligheidsinstructies op.
6. Bediening
6.1 AAN/UIT-schakelaar (fig. 7, pos. 3)
Aanzetten:
AAN/UIT-schakelaar indrukken
Uitzetten:
AAN/UIT-schakelaar loslaten
6.2 Vastzetknop (fig. 7, pos. 2)
Met de vastzetknop (2) kan de AAN-/UIT-schakelaar
(3) tijdens het gebruik van de zaag worden
vergrendeld. Voor het uitschakelen de AAN-/UIT-
schakelaar (3) kort indrukken.
6.3 Elektronische voorinstelling van het toerental
(fig. 8, pos. 1)
Met de toerentalregelaar kan het gewenste toerental
vooraf worden ingesteld. Draai de toerentalregelaar in
richting PLUS om het toerental te verhogen, en in
richting MIN om het te verlagen. Het gepaste aantal
slagen is afhankelijk van het soort materiaal en van
de werkomstandigheden.
De algemene regels voor de snijsnelheid bij
verspanende bewerkingen zijn ook hier van
toepassing.
Met fijne zaagbladen kunt u over het algemeen met
een hoger aantal slagen werken; bij grovere
zaagbladen is een vermindering van de snelheid
vereist.
Stand 1-2 = laag aantal slagen (voor staal)
Stand 3-4 = middelgroot aantal slagen (voor staal,
zacht metaal, kunststof)
Stand 5-6 = hoog aantal slagen (voor zacht hout,
hard hout, zacht metaal, kunststof)
