9 Wenn Sie die Karte in den x16-Kartenanschluss einsetzen, die Karte so ausrichten, dass der
Sicherungssteckplatz an der Sicherungsklammer ausgerichtet ist.
VORSICHT:
Stellen Sie sicher, dass die Sicherungsklammer beim Einsetzen der Karte freigegeben ist.
Wenn die Karte nicht richtig installiert wird, kann die Systemplatine beschädigt werden.
10 Die Karte in den Anschluss setzen und fest nach unten drücken. Sicherstellen, dass die Karte
fest im Steckplatz sitzt.

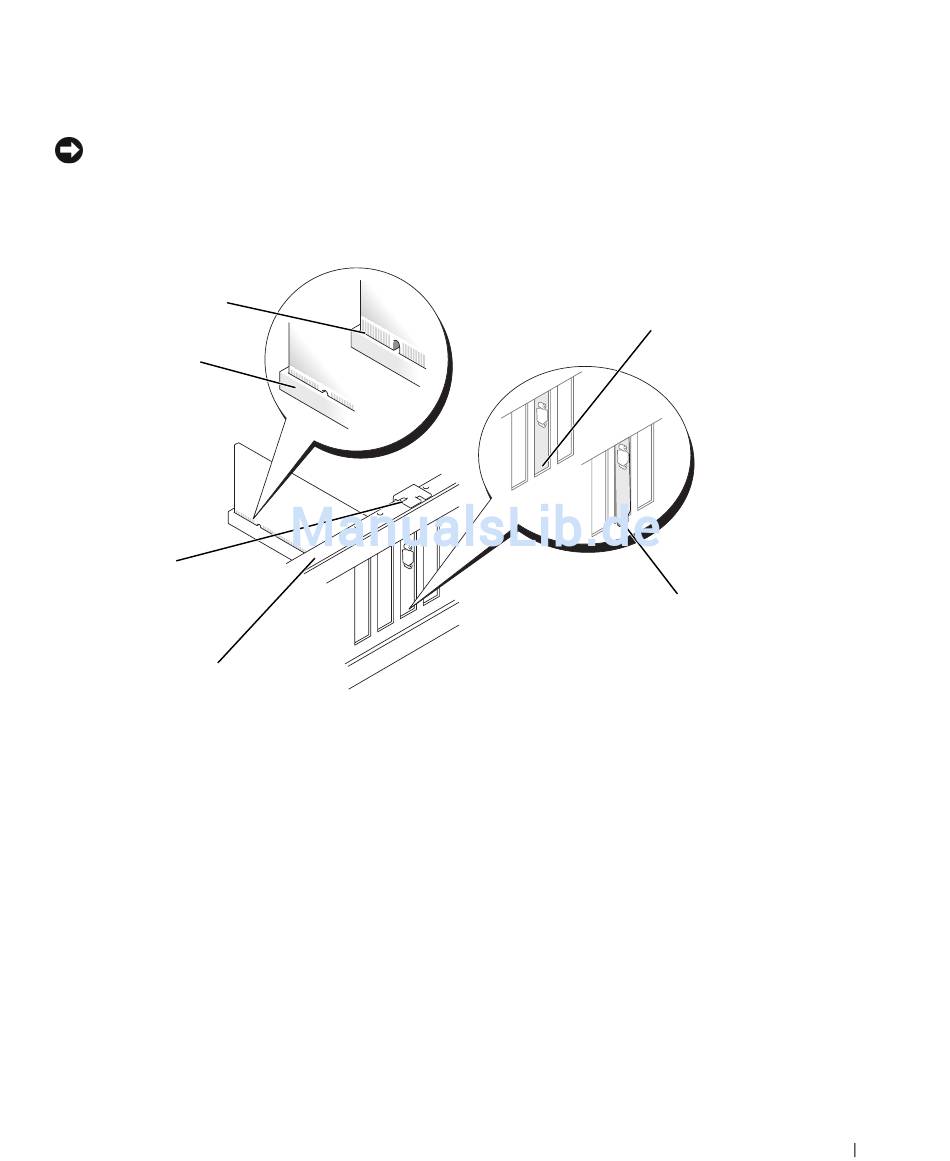

Nicht vollständig
eingesetzte Karte
Vollständig
eingesetzte Karte
Führung
Führungsleiste
11 Folgendes sicherstellen:
• Die Oberseite aller Karten und Abdeckbleche verläuft bündig mit der Führungsleiste.
• Die Kerbe an der Oberseite der Karte oder des Abdeckbleches passt genau um die
Führung herum.
Halterung im
Steckplatz
Halterung steckt
außerhalb der
Steckplatzöffnung
Entfernen und Installieren von Komponenten
83
