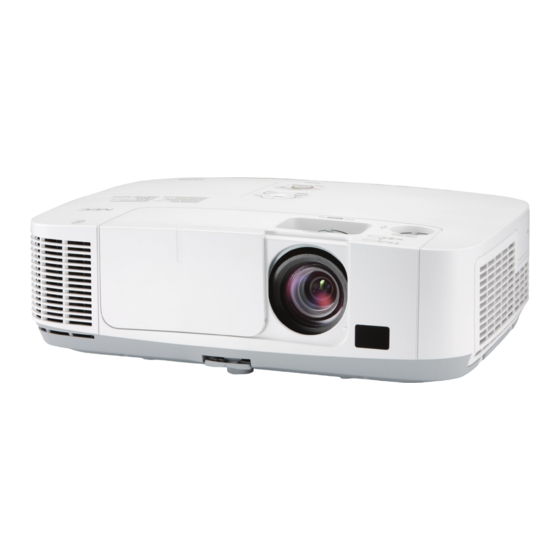

Tragbarer Projektor
P420X/P350X/P350W
Bedienungshandbuch
Modell Nr.
NP-P420X, NP-P350X, NP-P350W

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für NEC P350X

Inhaltszusammenfassung für NEC P350X

  • Seite 1 Tragbarer Projektor P420X/P350X/P350W Bedienungshandbuch Modell Nr. NP-P420X, NP-P350X, NP-P350W...
  • Seite 2 (3) Dieses Bedienungshandbuch wurde mit größter Sorgfalt erstellt; sollten Sie dennoch Fragen zu einem Punkt haben, Fehler oder Auslassungen entdecken, wenden Sie sich bitte an uns. (4) Ungeachtet des Artikels (3), haftet NEC nicht für erhobene Ansprüche bei entgangenen Gewinnen oder anderen Angelegenheiten, die als Ursache der Projektorverwendung erachtet werden.

  • Seite 3: Sicherheitshinweise

    Wichtige Informationen Sicherheitshinweise Vorsichtsmaßnahmen Lesen Sie dieses Handbuch bitte sorgfältig durch, bevor Sie den Projektor NEC benutzen, und bewahren Sie das Bedienungshandbuch in greifbarer Nähe als spätere Referenz auf. VORSICHT Zum Ausschalten der Hauptspannung müssen Sie unbedingt den Netzstecker von der Netzsteckdose abziehen.

  • Seite 4: Wichtige Sicherheitshinweise

    Wichtige Informationen Wichtige Sicherheitshinweise Diese Sicherheitshinweise sollen eine lange Lebensdauer Ihres Projektors sicherstellen und vor Feuer und elektrischen Schlägen schützen. Lesen Sie diese Hinweise sorgfältig durch und beachten Sie alle Warnungen. Installation • Den Projektor unter folgenden Bedingungen nicht aufstellen: - auf einem instabilen Handwagen, Gestell oder Tisch.

  • Seite 5: Vorsichtsmaßnahmen In Bezug Auf Feuer Und Elektroschläge

    Wichtige Informationen Vorsichtsmaßnahmen in Bezug auf Feuer und Elektroschläge • Um einen Hitzestau im Projektor zu vermeiden, sollten Sie darauf achten, dass eine ausreichende Ventilation gewähr- leistet ist und die Lüftungsschlitze nicht blockiert sind. Halten Sie einen Mindestabstand von 10 cm zwischen Wänden und Projektor ein.

  • Seite 6: Vorsichtsmaßnahmen Zur Fernbedienung

    Wichtige Informationen • Wenn ein LAN-Kabel verwendet wird (nur Modelle mit dem RJ-45 LAN-Anschluss): Schlieen Sie es aus Sicherheitsgrnden nicht an den Anschluss der Peripheriegerte-Verbindung an, das sie eine zu hohe Spannung fhren knnte. VORSICHT • Verwenden Sie den Kippfuß ausschließlich für den angegebenen Zweck. Ein Missbrauch wie z.B. die Benutzung des Kippfußes als Griff oder Aufhänger für die Wandmontage kann zu einer Beschädigung des Projektors füh- ren.

  • Seite 7: Über Den Modus Große Höhe

    Wichtige Informationen Über den Modus Große Höhe • Stellen Sie den [GEBLÄSEMODUS] auf [GROSSE HÖHE], wenn Sie den Projektor in Höhenlagen bei ca. 5500 Fuß / 1600 Meter oder höher verwenden. Wenn Sie den Projektor in Höhenlagen bei ca. 5500 Fuß/1600 Meter ohne die Einstellung des Projektors auf [GROSSE HÖHE] verwenden, kann dies dazu führen, dass sich der Projektor überhitzt und selbst ausschaltet.

  • Seite 8: Inhaltsverzeichnis

    Inhaltsverzeichnis Wichtige Informationen ..................i 1. Einführung ......................1 1 Lieferumfang ........................1  Einführung zu Ihrem Projektor ..................2 Wir gratulieren Ihnen zur Anschaffung Ihres Projektors .......... 2 Ausstattungsmerkmale, an denen Sie Ihre Freude haben werden: ......2 Zu diesem Benutzerhandbuch ................. 3 ...
  • Seite 9 Inhaltsverzeichnis  Nicht autorisierte Benutzung des Projektors verhindern [SICHERHEIT] ....30  Bedienung der Mausfunktionen des Computers über die Fernbedienung des Projektors mit dem USB-Kabel (Mausfernbedienung) ........... 33  Die Anzeige auf Ihrem Computerbildschirm mit dem Projektor über ein USB- Kabel (USB-Display) projizieren ................
  • Seite 10 Inhaltsverzeichnis [ALLGEMEINES]....................91 [MENÜ] ........................93 [INSTALLATION] ....................95 [OPTIONEN(1)] ...................... 97 [OPTIONEN(2)] ...................... 99  Menü-Beschreibungen und Funktionen [INFO.] ............101 [VERWENDUNGSDAUER] .................. 101 [QUELLE] ......................102 [VERKABELTES LAN] ..................102 [DRAHTLOSES LAN]................... 102 [VERSION(1)] ...................... 103 [VERSION(2)] ...................... 103 [SONSTIGE] ......................
  • Seite 11 Inhaltsverzeichnis  Projektion eines Bildes von einem Winkel aus(Geometric Correction Tool in Image Express Utility Lite) ....................163 Funktionen von GCT .................... 163 Projektion eines Bildes von einem Winkel aus (GCT) .......... 163  Bilder oder Videos mit dem Projektor über eine LAN-Verbindung (Image Express Utility 2.0) projezieren.

  • Seite 12: Einführung

    Computer-Kabel (VGA) (US: 7N080236) (7N520073) (EU: 7N080022) Nur für Nordamerika Registrierungskarte Befristete Garantie Für Kunden in Europa: NEC-Projektor CD-ROM Sie finden unsere aktuell geltende Bedienungshandbuch (PDF) und Garantiebestimmung auf unserer Webseite: das Dienstprogramm • Wichtige Information (Für Nord-Amerika: www.nec-display-solutions.com (7N951555) 7N8N1261) (Für andere Länder außer-...

  • Seite 13: Einführung Zu Ihrem Projektor

    -Emissionsreduktion wird in der Bestätigungsmeldung beim Abschalten und in der INFO des Bildschirmmenüs angezeigt. • Lampenlebensdauer bis zu 5000 Stunden (P350X)/3500 hours (P420X/P350W), keine regelmäßige Filter- reinigung notwendig Mit der Eco-Betriebsart können Sie die Betriebsdauer der Lampe auf bis zu 5000 Stunden verlängern (bis zu 4000 Stunden in der NORMAL -Betriebsart (ECO -Betriebsart INAKTIV)).

  • Seite 14: Zu Diesem Benutzerhandbuch

    • Software-Programme (User Supportware) auf der mitgelieferten CD-ROM Der gelieferte NEC-Projektor enthält sieben Programme: Virtual Remote Tool, Image Express Utility Lite, Image Express Utility 2.0, Desktop Control Utility 1.0, PC Control Utility Pro 4, Viewer PPT Converter 3.0 und Image Express Utility 2 for Mac.

  • Seite 15: Bezeichnungen Der Projektorteile

    1. Einführung  Bezeichnungen der Projektorteile Vorderseite / Oberseite Bedienelemente Zoom-Hebel (→ Seite 20) (→ Seite 6) Fokus-Hebel Linsenversatz-Wähler (Vertikal) (→ Seite 19) (→ Seite 18) Belüftung (Auslass) Belüftung (Einlass) / Filterabde- Hier entweicht die warme Luft. ckung (→ Seite 143, 150) Linsenabdeckung Einstellbarer Kippfußhebel Fernbedienungssensor...

  • Seite 16: Rückseite

    1. Einführung Rückseite Anschlussabdeckung für den Fernbedienungssensor optionalen (→ Seite 9) USB-WLAN-Adapter Nehmen Sie zuerst die Abdeckung Lampenabdeckung (→ Seite 148) ab, wenn Sie den optionalen USB- WLAN-Adapter verwenden. (→ Seite 141) Integrierter Sicherheitsschlitz ( Monauraler Lautsprecher (10 W) Anschlussleiste (→ Seite 7) Wechselstrom-Eingang Sicherheitskettenöffnung Schließen Sie den dreipoligen Ste-...

  • Seite 17: Ausstattung Der Geräteoberseite

    1. Einführung Ausstattung der Geräteoberseite (POWER)-Taste (→ Seite 14, 25) 2. POWER-Anzeige (→ Seite13, 14, 25, 192) 3. STATUS-Anzeige (→ Seite 192) 4. LAMP-Anzeige (→ Seite 147, 192) 5. ECO-Taste (→ Seite 28) 6. SOURCE-Taste (→ Seite 16) 7. AUTO ADJ.Taste (→Seite 24) 8.

  • Seite 18: Ausstattung Der Anschlussleiste

    1. Einführung Ausstattung der Anschlussleiste 13 12 1. COMPUTER 1 IN-/ Komponenten-Eingangsan- schluss (15-poliger Mini-D-Sub) (→ Seite 132, 136, 157) 2. COMPUTER 1 AUDIO IN-Minibuchse (Stereo Mini) (→ Seite 132, 134, 136) 3. COMPUTER 2 IN-/ Komponenten-Eingangsan- schluss (15-poliger Mini-D-Sub) (→ Seite 132, 136) 4.

  • Seite 19: Bezeichnung Der Fernbedienungsteile

    1. Einführung  Bezeichnung der Fernbedienungsteile 11. VIEWER-Taste (→ Seite 16, 56) 12. NETZWERK-Taste (→ Seite 16) 13. USB DISPLAY-Taste (→ Seite 16) 14. ID SET-Taste (→ Seite 96) 15. Zifferntasten/CLEAR-Taste (→ Seite 96) 16. FREEZE-Taste (→ Seite 27) 17. AV-MUTE-Taste (→...

  • Seite 20: Einlegen Der Batterie

    1. Einführung Einlegen der Batterie Drücken Sie fest und ziehen Sie Legen Sie neue Batterien ein Schieben Sie die Abdeckung über die Batterieabdeckung ab. (AAA). Stellen Sie sicher, dass die Batterien zurück, bis sie einra- die Batteriepole (+/−) richtig aus- stet.

  • Seite 21: Betriebsumgebung Für Die Auf Der Cd-Rom Enthaltenen Programme

    • Image Express Utility Lite unterstützt nicht den „Konferenz-Modus“ in Image Express Utility 2.0 und Image Express Utility 2 for Mac, die bei unseren anderen Modellen enthalten sind. Download-Dienst Informationen zu Aktualisierungen dieser Programme finden Sie auf unserer Website: URL: http://www.nec-display.com/dl/en/index.html...

  • Seite 22: Betriebsumgebung

    1. Einführung Betriebsumgebung Folgendes ist die Betriebsumgebung für Image Express Utility Lite.Informationen zur Betriebsumgebung für die an- deren Programme finden Sie in der Hilfefunktion der jeweiligen Programme. Unterstützte Betriebssy- Windows 7 Home Basic steme Windows 7 Home Premium Windows 7 Professional Windows 7 Ultimate Windows 7 Enterprise Windows Vista Home Basic...

  • Seite 23: Bildprojektion (Grundbetrieb)

    2. Bildprojektion (Grundbetrieb) Dieses Kapitel beschreibt das Einschalten des Projektors und das Projizieren eines Bildes auf den Projektions- schirm. 1 Arbeitsablauf für die Projektion eines Bildes Schritt 1 • Anschließen Ihres Computers / Anschließen des Netzkabels (→ Seite 13) Schritt 2 •...

  • Seite 24: Anschließen Des Computers / Anschließen Des Netzkabels

    2. Bildprojektion (Grundbetrieb)  Anschließen des Computers / Anschließen des Netzkabels 1. Schließen Sie Ihren Computer an den Projektor an. In diesem Abschnitt wird dargestellt, wie der Projektor normalerweise an einen Computer angeschlossen wird. In- formationen über andere Anschlussmöglichkeiten finden Sie unter „6. Installation und Anschlüsse“ auf Seite 132. Schließen Sie das Computer-Kabel (VGA) an den Anschluss COMPUTER 1 IN des Projektors und den 15-poligen Mini-D-Sub-Anschluss des Computers an.Drehen Sie die beiden Flügelschrauben an beiden Anschlüssen fest, um das Computer-Kabel (VGA) zu fixieren.

  • Seite 25: Einschalten Des Projektors

    2. Bildprojektion (Grundbetrieb)  Einschalten des Projektors 1. Schieben Sie die Linsenabdeckung nach links, um die Linse freizulegen. 2. Drücken Sie die (POWER)-Taste am Projektorgehäu- se oder die Taste POWER ON auf der Fernbedienung. Die Anzeige POWER wird blau und der Projektor ist be- triebsbereit.

  • Seite 26: Hinweis Zum Eröffnungsbildschirm (Menüsprachen-Auswahlbildschirm)

    2. Bildprojektion (Grundbetrieb) Hinweis zum Eröffnungsbildschirm (Menüsprachen-Auswahlbildschirm) Beim ersten Einschalten des Projektors erscheint das Eröffnungsmenü. In diesem Menü haben Sie die Möglichkeit, aus 27 Menüsprachen eine Sprache auszuwählen. Verfahren Sie zum Auswählen einer Menüsprache bitte wie folgt: 1. Wählen Sie mit der -, -, - oder -Taste eine der 27 Sprachen als Menüsprache aus.

  • Seite 27: Auswählen Einer Quelle

    2. Bildprojektion (Grundbetrieb)  Auswählen einer Quelle Auswählen der Computer- oder Videoquelle HINWEIS: Schalten Sie den an den Projektor angeschlossenen Computer oder die Videoquelle ein. Automatische Signalerkennung Drücken Sie die SOURCE-Taste einmal.Der Projektor sucht nach einer verfügbaren Eingangsquelle und zeigt sie an. Die Eingangsquelle ändert sich wie folgt: COMPUTER1 →...

  • Seite 28: Einstellen Der Bildgröße Und -Position

    2. Bildprojektion (Grundbetrieb)  Einstellen der Bildgröße und -position Stellen Sie die Bildgröße und -position mit dem Linsenversatzwähler, dem einstellbaren Kippfußhebel, dem Zoom- Hebel und dem Fokushebel ein. In diesem Kapitel sind die Zeichnungen und Kabel zwecks Klarheit ausgelassen. Einstellen der vertikalen Position eines projizierten Bildes Einstellen der Schärfe [Linsenversatz] [Fokushebel]...

  • Seite 29: Einstellen Der Vertikalen Position Eines Projizierten Bildes (Linsenversatz)

    Der Linsenversatz kann mit dem unten aufgeführten Bereich angepasst werden. Wenn Sie das Bild weiter nach oben, als diese Begrenzung bewegen möchten, verwenden Sie den Kippfuß des Projektors. Frontprojektion [P420X/P350X] Höhe des proji- zierten Bildes Vertikaler Versatzbereich (0 bis 0,5 V) [P350W] Höhe des proji-...

  • Seite 30: Fokus

    2. Bildprojektion (Grundbetrieb) Deckenfrontprojektion [P420X/P350X] Vertikaler Versatzbereich (0 bis 0,5 V) Höhe des proji- zierten Bildes [P350W] Vertikaler Versatzbereich (0 bis 0,6 V) Höhe des proji- zierten Bildes Fokus Verwenden Sie den FOCUS-Hebel zum Erzielen der besten Fokusleistung. Fokus-Hebel...

  • Seite 31: Zoom

    2. Bildprojektion (Grundbetrieb) Zoom Stellen Sie die Bildgröße auf dem Bildschirm mit Hilfe des ZOOM-Hebels ein. Zoom-Hebel...

  • Seite 32: Einstellung Des Kippfußes

    2. Bildprojektion (Grundbetrieb) Einstellung des Kippfußes 1. Heben Sie die Vorderkante des Projektors an. VORSICHT: Fassen Sie während der Einstellung des Kippfußes nicht an den Belüftungsgrill, da er während des Betriebs des Projektors und auch nach dem Ausschalten heiß sein kann. 2.

  • Seite 33: Manuelle Trapezverzerrungskorrektur

    2. Bildprojektion (Grundbetrieb)  Manuelle Trapezverzerrungskorrektur Wenn der Bildschirm vertikal gekippt ist, vergrößert sich die Trapezverzerrung.Wenn Sie die Trapezverzerrung manuell korrigieren möchten, gehen Sie folgendermaßen vor. HINWEIS: • Der maximale Bereich der vertikalen Trapezkorrektur beträgt +/- 30 Grad. • Die Trapezkorrektur kann ein leichtes Verschwimmen des Bildes verursachen, da die Korrektur elektronisch durchgeführt wird. •...

  • Seite 34: Mit Der Fernbedienung Anpassen

    2. Bildprojektion (Grundbetrieb) Mit der Fernbedienung anpassen 1. Drücken Sie die KEYSTONE-Taste. Der Trapezkorrekturbalken wird angezeigt. 2. Verwenden Sie die Taste  oder , um die Trapezverzerrung zu korrigieren. Nehmen Sie die Anpassung so vor, dass die rechte und die linke Seite parallel zuei- nander sind.

  • Seite 35: Automatische Optimierung Des Computersignals

    2. Bildprojektion (Grundbetrieb)  Automatische Optimierung des Computersignals Anpassen des Bildes mit Hilfe der Automatik-Einstellfunktion Automatische Optimierung eines Computerbildes. (COMPUTER1/COMPUTER2) Drücken Sie die AUTO ADJ. -Taste, um das Computerbild automatisch einzustellen. Diese Anpassung kann erforderlich sein, wenn Sie Ihren Computer das erste Mal anschließen. [Schlechtes Bild] [Normales Bild] HINWEIS:...

  • Seite 36: Ausschalten Des Projektors

    2. Bildprojektion (Grundbetrieb)  Ausschalten des Projektors Ausschalten des Projektors: 1. Drücken Sie zunächst die (POWER)-Taste am Pro- jektorgehäuse oder die POWER OFF-Taste auf der Fernbedienung. Die [STROM AUSSCHALTEN / SIND SIE SICHER? / CO2-REDUZIERUNGS-SESSION 0,000[g-CO2]] Meldung erscheint. 2. Drücken Sie dann die ENTER-Taste oder noch einmal Eingeschaltet Standby (POWER)-Taste oder die POWER OFF-Taste.

  • Seite 37: Nach Der Benutzung

    2. Bildprojektion (Grundbetrieb)  Nach der Benutzung Vorbereitung: Stellen Sie sicher, dass der Projektor ausgeschaltet ist. 1. Ziehen Sie den Netzstecker. 2. Trennen Sie alle sonstigen Kabel ab. • Nehmen Sie den USB-Speicher heraus, wenn er in den Projektor eingesteckt ist. 3.

  • Seite 38: Praktische Funktionen

    3. Praktische Funktionen 1 Ausblenden von Bild und Ton Mit der AV-MUTE-Taste können Sie das Bild und den Ton vorübergehend aus- blenden.Zum Wiedereinblenden von Bild und Ton drücken Sie die Taste noch einmal. Die Stromsparfunktion des Projektors setzt 10 Sekunden nach Ausschalten des Bildes ein.

  • Seite 39: Den Eco-Modus Ändern/Stromspareffekt Mit Dem Eco-Modus Überprüfen [Eco- Betriebsart]

    3. Praktische Funktionen 2. Drücken Sie die -Taste. Der Bereich des vergrößerten Bildes wird verschoben. 3. Drücken Sie die D-ZOOM (−)-Taste. Bei jedem Drücken der D-ZOOM (−)-Taste wird das Bild verkleinert. HINWEIS: • Das Bild wird in der Mitte des Bildschirms vergrößert oder verkleinert. •...

  • Seite 40: Überprüfen Der Energiesparwirkung [Co2-Messer]

    3. Praktische Funktionen HINWEIS: • Die [ECO-BETRIEBSART] kann mithilfe des Menüs geändert werden. Wählen Sie [EINRICHTEN] → [ALLGEMEINES] → [ECO-BETRIEBSART]. • Die verbleibende Lampenlebensdauer und die verbrauchten Lampenbetriebsstunden können unter [VERWENDUNGSDAUER] überprüft werden.Wählen Sie [INFO.] →[VERWENDUNGSDAUER]. • Der Projektor befindet sich nach dem Einschalten der Lampe und während des blauen Blinkens der POWER-Anzeige stets noch 90 Sekunden lang im [ECO1]-Modus. Der Zustand der Lampe wird nicht beeinflusst, auch wenn die [ECO-BETRIEBSART] verändert wird.

  • Seite 41: Nicht Autorisierte Benutzung Des Projektors Verhindern [Sicherheit]

    3. Praktische Funktionen  Nicht autorisierte Benutzung des Projektors verhindern [SI- CHERHEIT] Über das Menü lässt sich ein Schlüsselwort für den Projektor festlegen, damit er für nicht autorisierte Benutzer nicht verfügbar ist. Nach dem Festlegen des Schlüsselwortes wird beim Einschalten des Projektors der Schlüsselwort- Eingabebildschirm angezeigt.Wenn nicht zuvor das ordnungsgemäße Schlüsselwort eingegeben wird, ist der Projektor nicht in der Lage, ein Bild zu projizieren.
  • Seite 42 3. Praktische Funktionen 7. Geben Sie die gleiche Kombination der -Tasten ein und drücken Sie die ENTER-Taste. Daraufhin erscheint der Bestätigungsbildschirm. 8. Wählen Sie [JA] aus und drücken Sie die ENTER-Taste. Damit ist die SICHERHEIT-Funktion deaktiviert. Einschalten des Projektors bei aktivierter [SICHERHEIT]: 1.
  • Seite 43 3. Praktische Funktionen So deaktivieren Sie die SICHERHEIT-Funktion: 1. Drücken Sie die MENU-Taste. Nun wird das Menü angezeigt. 2. Wählen Sie [EINRICHTEN] → [INSTALLATION] → [SICHERHEIT] aus, und drücken Sie die ENTER-Taste. Das INAKTIV/AKTIV-Menü wird angezeigt. 3. Wählen Sie [INAKTIV] und drücken Sie die ENTER-Taste. Der SICHERHEITSSCHLÜSSELWORT-Bildschirm wird eingeblendet.

  • Seite 44: Bedienung Der Mausfunktionen Des Computers Über Die Fernbedienung Des Projektors Mit Dem Usb-Kabel (Mausfernbedienung)

    3. Praktische Funktionen  Bedienung der Mausfunktionen des Computers über die Fernbedienung des Projektors mit dem USB-Kabel (Mausfernbe- dienung) Mit der integrierten Mausfernbedienung können Sie die Mausfunktionen Ihres Computers von der beiliegenden Fern- bedienung aus steuern, wenn der Projektor über ein im Handel erhältliches USB-Kabel (kompatibel mit den USB 2.0 Spezifikationen) an einen Computer angeschlossen ist.

  • Seite 45: Die Anzeige Auf Ihrem Computerbildschirm Mit Dem Projektor Über Ein Usb- Kabel (Usb-Display) Projizieren

    • Um das USB-DISPLAY unter Windows XP verfügbar zu machen, muss das Windows-Benutzerkonto über „Administrator“-Rechte verfügen. • Das USB-Display verwendet Funktionen von dem auf der NEC Projector CD-ROM enthaltenen Image Express Utility Lite (→ Seite 160). Das Starten des USB-Displays installiert jedoch nicht Image Express Utility Lite auf Ihrem Computer.Das liegt daran, dass das USB-Display nur das Programm des Projektors ausführt.
  • Seite 46 3. Praktische Funktionen 5. Bedienung über das Bedienfenster. (Quelle) ������ Wählt eine Eingangsquelle für den Projektor aus� (Bild) ���������� Schaltet die Funktionen AV-MUTE (Bild ausblenden), FREEZE (Ein Bild einfrieren) und Geometrisches Kor- rekturwerkzeug (GCT) ein oder aus� (Ton) ���������� Schaltet AV-MUTE (Ton stummschalten) ein oder aus, spielt den Ton ab und regelt die Lautstärke� (Usw�) ��������...

  • Seite 47: Den Projektor Über Einen Http-Browser Steuern

    Sie folgende URL auf: http://<die IP-Adresse des Projektors> /index.html • Verwenden Sie das Programm Image Express Utility Lite, das auf der beiliegenden NEC Projector CD-ROM enthalten ist. TIPP: Die Standard-Einstellung für die IP-Adresse ist [DHCP ON].

  • Seite 48: Handhabung Der Adresse Für Den Betrieb Über Einen Browser

    IP-Adresse des Projektors entspricht, von einem Netzwerk-Administrator im Domain-Namen-Server registriert oder in der „HOSTS“-Datei des verwendeten Computers eingestellt wurde. Beispiel 1: Wurde der Hostname des Projektors auf „pj.nec.co.jp“ festgelegt, erfolgt der Zugriff auf die Netzwer- keinstellung durch die Angabe von http://pj.nec.co.jp/index.html...
  • Seite 49 3. Praktische Funktionen PICTURE: Regelt die Videoeinstellung des Projektors. BRIGHTNESS  ���� Erhöht den Helligkeits-Einstellwert� BRIGHTNESS  ���� Verringert den Helligkeits-Einstellwert� CONTRAST  �������� Erhöht den Kontrast-Einstellwert� CONTRAST  �������� Verringert den Kontrast-Einstellwert� COLOR  �������������� Erhöht den Farben-Einstellwert� COLOR  �������������� Verringert den Farben-Einstellwert� HUE ...

  • Seite 50: Netzwerkeinstellungen

    3. Praktische Funktionen NETZWERKEINSTELLUNGEN • SETTINGS WIRED oder WIRELESS SETTING Einstellen für verkabeltes LAN oder drahtloses LAN. APPLY Wendet die Einstellungen auf das verkabelte LAN oder WLAN an. DHCP ON Ihr DHCP-Server weist dem Projektor automatisch eine IP-Adresse, eine Subnetzmaske und ein Gateway zu.
  • Seite 51 3. Praktische Funktionen CHANNEL Wählt den Kanal. Die verfügbaren Kanäle hängen vom Land und der Region ab. Wenn Sie [INFRASTRUKTUR] auswählen, stellen Sie sicher, dass sich der Projektor und Ihr Access-Point auf demselben Kanal befinden; wenn Sie [AD HOC] auswählen, stellen Sie sicher, dass sich der Projektor und Ihr Computer auf demselben Kanal befinden.
  • Seite 52 Beispiel für eine Nachricht vom Projektor: Die Lampe und die Filter haben das Ende ihrer Nutzungsdauer erreicht. Tauschen Sie bitte die Lampe und die Filter aus. Projektorname: NEC Projector Verbrauchte Lampenbetriebsstunden: 100 (Std.) SENDER’S ADDRESS Geben Sie die Adresse des Absenders ein.
  • Seite 53 3. Praktische Funktionen TEST MAIL Versenden Sie eine Test-E-Mail, um zu überprüfen, ob die Einstellungen richtig vor- genommen wurden HINWEIS: • Wenn Sie eine Test-E-Mail versenden, kann es vorkommen, dass Sie die Alarm-Mail nicht erhalten. Sollte dies der Fall sein, überprüfen Sie, ob die Netzwerkeinstellungen korrekt sind. •...

  • Seite 54: Das Bild Ihres Computer-Bildschirms Aus Dem Projektor Über Ein Netzwerk [Network Projector] Projizieren

    3. Praktische Funktionen  Das Bild Ihres Computer-Bildschirms aus dem Projektor über ein Netzwerk [NETWORK PROJECTOR] projizieren Durch Auswählen des Projektors, der mit demselben Netzwerk verbunden ist, wie Ihr PC, können Sie das Bild des PC-Bildschirms auf einen Bildschirm über das Netzwerk projizieren. Der Anschluss des Computerkabels (VGA) wird dafür nicht benötigt.
  • Seite 55 3. Praktische Funktionen 2. Drücken Sie die SELECT - oder -Taste, um [NETZWERK] auszuwählen und drücken Sie die ENTER- Taste. Auf dem Bildschirm wird das [ANWENDUNGSMENÜ]-Menü angezeigt. 3. Wählen Sie [NETZWERKPROJEKTOR] aus dem [ANWENDUNGSMENÜ]-Menü. Das Fenster [PROJEKTORNAME/DISPLAYAUFLÖSUNG/PASSWORD/URL] wird angezeigt.
  • Seite 56 3. Praktische Funktionen Das Bild mit dem Netzwerk-Projektor projizieren 1. Klicken Sie vom Windows 7 Desktop aus auf [Start]. 2. Klicken Sie auf [Alle Programme]. 3. Klicken Sie auf [Zubehör]. 4. Klicken Sie auf [Verbindung mit einem Netzwerkprojektor herstellen]. Wenn das Fenster [Genehmigung für Verbindung mit einem Netzwerkprojektor] erscheint, klicken Sie auf [Ja]. Das Fenster „Verbindung mit einem Netzwerkprojektor herstellen“...

  • Seite 57: Den Netzwerkprojektor-Betrieb Verlassen

    3. Praktische Funktionen 7. Geben Sie das Passwort in das Passworteingabefeld ein, das mit dem Bedienschritt 3 auf Seite darge- stellt wird. 8. Klicken Sie auf [Verbinden]. Die Netzwerkprojektor-Funktion arbeitet nun und der Bildschirm von Windows 7 wird vom Projektor projiziert. •...

  • Seite 58: Den Projektor Für Den Betrieb Ihres Computers Über Ein Netzwerk [Remote Desktop] Verwenden

    3. Praktische Funktionen  Den Projektor für den Betrieb Ihres Computers über ein Netzwerk [REMOTE DESKTOP] verwenden • Durch Auswählen des PCs, der mit demselben Netzwerk verbunden ist, wie der Projektor, können Sie das Bild des PC-Bildschirms auf einen Bildschirm über das Netzwerk projizieren. Sie können dann Windows 7, Windows Vista oder Windows XP auf dem mit dem Netzwerk verbundenen PC mit der Tastatur bedienen.
  • Seite 59 3. Praktische Funktionen Das Passwort für das Benutzerkonto von Windows 7 einrichten TIPP: Wenn schon ein Passwort für ein Konto eingerichtet wurde, können die Schritte 1 bis 9 übersprungen werden. 1. Klicken Sie vom Windows 7 Desktop aus auf [Start]. 2.

  • Seite 60: Den Remote Desktop Starten

    3. Praktische Funktionen 4. Klicken Sie auf das blau angezeigte [Status ansehen] rechts unter [LAN-Verbindung] im Fenster. Das Fenster [LAN-Verbindungsstatus] erscheint. 5. Klicken Sie auf [Details...]. Schreiben Sie sich den Wert für die angezeigte „IPv4 IP-Adresse“ (xxx.xxx.xxx.xxx) auf. 6. Klicken Sie auf [Schließen]. 7.
  • Seite 61 3. Praktische Funktionen 2. Drücken Sie die SELECT - oder -Taste, um [NETWORK] auszuwählen und drücken Sie die ENTER- Taste. Das [NETWORK]-Menü wird angezeigt. 3. Wählen Sie mit der kabellosen Tastatur [REMOTEDESKTOPVERBINDUNG] aus dem [NETWORK]-Menü. Das [REMOTEDESKTOPVERBINDUNG]-Fenster erscheint. 4. Geben Sie die IP-Adresse von Windows 7 mit der kabellosen Tastatur ein und klicken Sie auf [Connect]. Der Anmeldebildschirm von Windows 7 wird auf dem vom Projektor projizierten Bildschirm angezeigt.

  • Seite 62: Den Remote Desktop Verlassen

    3. Praktische Funktionen Den Remote Desktop verlassen 1. Bedienen Sie die kabellose Tastatur, um auf dem vom Projektor projizierten Desktop-Bildschirm auf [Start] zu klicken. 2. Klicken Sie auf das [X] rechts im Startmenü. Die Remote-Desktop-Funktion wird beendet. 3. Drücken Sie die SOURCE-Taste des Projektors, um einen anderen Eingangsanschluss als [NETWORK] auszuwählen.

  • Seite 63: Verwenden Des Viewers

    4. Verwenden des Viewers ❶ Was Sie mit dem Viewer anfangen können Die Viewer-Funktion ermöglicht Ihnen, auf einem USB-Speicher am Projektor oder in einem gemeinsamen Ordner auf einem mit dem Netzwerk verbundenen Computer abgelegte Bilder oder Filmdateien anzusehen. Der Viewer hat folgende Eigenschaften: •...

  • Seite 64: Unterstützte Pdf-Dateien

    4. Verwenden des Viewers HINWEIS: • Filmdateien, die in ein durch diesen Projektor nicht unterstütztes Video-/Audioformat konvertiert wurden, können nicht wieder- gegeben werden. In diesem Fall erscheint kein Symbol, um anzuzeigen, dass eine Wiedergabe nicht möglich ist. • Dateien mit DRM-Schutz (Digital Rights Management) können nicht wiedergegeben werden. •...
  • Seite 65 4. Verwenden des Viewers Hinweise zum gemeinsamen Ordner und Medienserver • Dateien aus einem gemeinsamen Ordner oder von einem Medienserver werden möglicherweise nicht projiziert, wenn eine Sicherheits- oder Antiviren-Software auf Ihrem Computer installiert ist. • Öffnen Sie folgende Firewall-Ports: - Medienserver Portnummer Protokoll 1900...

  • Seite 66: ❷ Präsentationsmaterialien Vorbereiten

    4. Verwenden des Viewers ❷ Präsentationsmaterialien vorbereiten 1. Erstellen Sie Ihre Präsentationsmaterialien und speichern Sie sie in einem unterstützten Dateiformat auf Ihrem Computer. • Informationen zu unterstützen Dateiformaten finden Sie auf Seite 77. • Vergewissern Sie sich, dass die PowerPoint-Datei auf dem Viewer angezeigt wird, bevor Sie Ihre wirkliche Präsentation vortragen.

  • Seite 67: ❸ Projektion Von Bildern Auf Einem Usb-Speichergerät

    4. Verwenden des Viewers ❸ Projektion von Bildern auf einem USB-Speichergerät Dieser Abschnitt erläutert die grundlegende Bedienung des Viewers. In dieser Anleitung wird die Vorgehensweise erläutert, wenn die Viewer-Werkzeugleiste auf die werkseitigen Stan- dardeinstellungen eingestellt ist. Vorbereitung: Speichern Sie Bilder auf dem USB-Speicher mit Ihrem Computer, bevor Sie den Viewer starten. Starten des Viewers 1.
  • Seite 68 4. Verwenden des Viewers 4. Drücken Sie die ▶-Taste, um „USB1“ auszuwählen, und drücken Sie die ENTER-Taste. Der „USB1“-Bildindex wird angezeigt. TIPP: • Weitere Informationen über den Bildindex finden Sie auf Seite 62. 5. Wählen Sie mit der Taste ▲▼◀ oder ▶ ein Symbol aus.
  • Seite 69 4. Verwenden des Viewers • Filmdatei Das Abspielen der Filmdatei startet. Nach Beendigung der Wiedergabe wird der Bildschirm schwarz. Um zum Bildindex zurückzukehren, drücken Sie die EXIT-Taste. • Das Drücken der ENTER-Taste zeigt die Steuerungsleiste des Films an, über die Sie den Film anhalten, schnell vorspulen oder andere Bedienschritte durchführen können.

  • Seite 70: Den Viewer Beenden

    4. Verwenden des Viewers • Index-Datei (Erweiterung: .idx) • Index-Dateien, die mit dem Viewer PPT Converter 3.0 kon- vertiert wurden, erscheinen in der Bildindex-Ansicht. Nur Ordner und JPEG-Dateien, die mit dem Viewer PPT Converter 3.0 konvertiert wurden, erscheinen in der Bildin- dex-Ansicht.

  • Seite 71: Bezeichnungen Und Funktionen Des Viewer-Bildschirms

    4. Verwenden des Viewers Bezeichnungen und Funktionen des Viewer-Bildschirms Der Viewer besitzt drei Ansichten: Laufwerkslisten-Bildschirm, Bildindex und Bildansicht. Cursor (gelb) Cursor (gelb) Scroll-Leiste Menü Menü Ordnersymbol [Laufwerkslisten-Bildschirm] [Bildindex] Pfadinformation Laufwerks-Information/Datei-Information Bedienschaltflächen-Hilfe Menühilfe Steuerleiste * Die Bedienung für Standbilder unterscheidet sich von der für Filme.
  • Seite 72 4. Verwenden des Viewers Funktionen Name Beschreibung REFRESH Zeigt zusätzliche Medienserver in der Laufwerkslisten-Ansicht an. OPTIONS (OPTIONEN) Öffnet das OPTIONEN-Menü. SLIDE SETTING Stellt Dias ein. (→ Seite 65) MOVIE SETTING Stellt Fimdateien ein. (→ Seite 66) AUTO PLAY SETTING Stellt Auto-Play ein. (→ Seite 66) SHAREED FOLDER Stellt einen gemeinsamen Ordner ein.
  • Seite 73 4. Verwenden des Viewers • Bildindex-Bildschirm Zeigt eine Liste der Ordner, Vorschaubilder und Symbole auf dem Laufwerk an, das auf dem Laufwerksbildschirm ausgewählt wurde. Menübedienung • Mit der ▼ oder ▲-Taste bewegen Sie den Cursor nach oben oder unten. Wählen Sie den Menüpunkt aus und drücken Sie die ENTER-Taste, um das Menü...
  • Seite 74 4. Verwenden des Viewers • Bildansicht (Standbild/Animation) Gibt eine Datei wieder, die aus einer Liste von Vorschaubildern oder Symbolen ausgewählt wurde. • Informationen zur Bedienung einer Microsoft PowerPoint- und einer Adobe PDF-Datei finden Sie auf Seite 58. Bedienung der Steuerleiste •...
  • Seite 75 4. Verwenden des Viewers Funktionen der Film-Steuerleiste Name Beschreibung PREV Geht zum Anfang einer Filmdatei zurück. (VORHE- • Geht zum Anfang der vorherigen Filmdatei zurück, wenn diese Funktion unmittelbar nach RIGES) dem Beginn der Wiedergabe ausgeführt wird. FR (SR) Führt etwa 7 Sekunden lang einen Schnellrücklauf einer Filmdatei aus. PLAY/PAUSE PLAY (WIE- Spielt eine Filmdatei ab.

  • Seite 76: Einstellungen Der Viewer-Optionen

    4. Verwenden des Viewers Einstellungen der Viewer-Optionen • SLIDE SETTING (DIAEINSTELLUNG) Stellt Standbilder oder Dias ein. Name Optionen Beschreibung BILDSCHIRMGRÖßE BEST FIT Stellt das Bild mit seinem Bildformat in der höchsten Auflösung, die der Projektor anzeigen kann, dar. ACTUAL SIZE (TAT- Zeigt das Bild in seiner tatsächlichen Größe an.
  • Seite 77 4. Verwenden des Viewers • MOVIE SETTING (FILMEINSTELLUNG) Stellt die Funktionen für eine Filmdatei ein. Name Optionen Beschreibung SCREEN SIZE (BILD- BEST FIT Stellt das Bild mit seinem Bildformat in der höchsten Auflösung, SCHIRMGRÖßE) die der Projektor anzeigen kann, dar. ACTUAL SIZE (TAT- Zeigt das Bild in seiner tatsächlichen Größe an.
  • Seite 78 4. Verwenden des Viewers • SORT SETTING (SORTIEREINSTELLUNG) Stellt den Ordner auf die Anzeige von Bildindex oder Bildansicht ein. Name Optionen Beschreibung SORT NAME (ABC..) Zeigt die Dateien alphabetisch nach Namen in aufsteigender Reihenfolge an. NAME (ZYX..) Zeigt die Dateien alphabetisch nach Namen in absteigender Reihenfolge an.

  • Seite 79: ❹ Daten Aus Einem Gemeinsamen Ordner Projizieren

    4. Verwenden des Viewers ❹ Daten aus einem gemeinsamen Ordner projizieren Gemeinsamer Ordner Drahtloses LAN Projektor Gemeinsamer Ordner Vorbereitung Für den Projektor: Verbinden Sie den Projektor mit dem Netzwerk. Für den Computer: Legen Sie die zu projizierenden Dateien in einen gemeinsamen Ordner und notieren Sie sich den Ordnerpfad.
  • Seite 80 4. Verwenden des Viewers 2. Zeigt das [OPTIONEN]-Menü an. Drücken Sie die Taste ▼, um das Symbol (OPTIONEN) auszuwählen und drücken Sie die ENTER-Taste. • Wenn das OPTIONEN-Menü angezeigt wird, wird die Laufwerksliste nicht angezeigt. 3. Anzeigen des [SHARED FOLDER SETTING]-Bildschirms. Drücken Sie die ▼-Taste, um das (SHARED FOLDER SETTING)-Symbol auszuwählen, und drücken Sie die ENTER-Taste.
  • Seite 81 4. Verwenden des Viewers 6. Die Einstellung verlassen. Drücken Sie die ▼-Taste, um [OK] auszuwählen, und drücken Sie die ENTER-Taste. Das schließt den [SHARED FOLDER]-Bildschirm. • Falls eine Fehlermeldung erscheint, sind Ihre Einstellungen nicht richtig. Versuchen Sie es erneut.

  • Seite 82: Den Gemeinsamen Ordner Vom Projektor Trennen

    4. Verwenden des Viewers Den gemeinsamen Ordner vom Projektor trennen • Deaktivieren Sie die Zahl eines gemeinsamen Ordners, den Sie trennen möchten Drücken Sie die ▼-Taste, um [AKTIVIEREN] auszuwählen, und drücken Sie die ENTER-Taste. HINWEIS: • Trennen Sie Ihr LAN-Kabel nicht, wenn eine PowerPoint- oder PDF-Datei angezeigt wird. Anderenfalls funktioniert der Viewer nicht.

  • Seite 83: ❺ Daten Vom Medienserver Projizieren (Viewer)

    4. Verwenden des Viewers ❺ Daten vom Medienserver projizieren (Viewer) Medienserver Drahtloses LAN Medienserver Projektor Medienserver Vorbereitung Für den Projektor: Verbinden Sie den Projektor mit dem Netzwerk. Für den Computer: Bereiten Sie die zu projizierenden Bild- oder Filmdateien vor und richten Sie „Medienfreigabe“ im Windows Media Player 11 oder Windows Media Player 12 ein.
  • Seite 84 4. Verwenden des Viewers 3. Markieren Sie das „Medien freigeben“-Kontrollkästchen und klicken Sie dann auf OK. Eine Liste der erreichbaren Geräte wird angezeigt. 4. Wählen Sie „P420 Series“ und dann „Erlauben“. Ein Häkchen wird dem „P420 Series“-Symbol hinzugefügt. • Das „P420 Series“ ist ein Projektorname, der unter [NETZWERK-EINSTELLUNGEN] angegeben ist. 5.

  • Seite 85: Medienfreigabe" Im Windows Media Player 12 Einrichten

    4. Verwenden des Viewers „Medienfreigabe“ im Windows Media Player 12 einrichten 1. Starten Sie den Windows Media Player 12. 2. Wählen Sie „Stream“ und wählen Sie anschließend „Geräten automatisch erlauben, meine Medien wieder- zugeben“. Die „Alle Mediengeräte zulassen“-Fenster werden angezeigt. 3.

  • Seite 86: Den Projektor Mit Dem Medienserver Verbinden

    4. Verwenden des Viewers Den Projektor mit dem Medienserver verbinden Drücken Sie die VIEWER-Taste auf der Fernbedienung. Der VIEWER startet. • Alternativ können Sie den VIEWER auch durch mehrmaliges Drücken der SOURCE-Taste am Projektorgehäuse starten (→ Seite 16) • Dies startet die Suche nach einem Computer mit im Netzwerk aktivierter „Medienfreigabe“ und fügt ihn zum „Me- dienserver“...

  • Seite 87: Den Projektor Vom Medienserver Trennen

    4. Verwenden des Viewers Den Projektor vom Medienserver trennen 1. Anzeigen des Menüs OPTIONS. Drücken Sie die ▼-Taste, um [OPTIONS] auszuwählen, und drücken Sie die ENTER-Taste. 2. Anzeigen des Einstellungsbildschirms MEDIA SERVER. Drücken Sie die ▼-Taste, um das MEDIA SERVER-Symbol auszuwählen, und drücken Sie die ENTER-Taste. 3.

  • Seite 88: ❻ Einschränkungen Bei Der Wiedergabe Von Dateien

    4. Verwenden des Viewers ❻ Einschränkungen bei der Wiedergabe von Dateien Der Viewer ermöglicht es, eine vereinfachte Anzeige einer PowerPoint- oder PDF-Datei wiederzugeben. Aufgrund der vereinfachten Anzeige kann sich die tatsächliche Ansicht jedoch von der in der Anwendung auf Ihrem Computer unterscheiden.

  • Seite 89: Anwendung Des Bildschirm-Menüs

    5. Anwendung des Bildschirm-Menüs 1 Verwenden der Menüs HINWEIS: Das Bildschirm-Menü wird während der Projektion eines bewegten Halbbildvideobildes möglicherweise nicht richtig angezeigt. 1. Drücken Sie zum Aufrufen des Menüs die MENU-Taste auf der Fernbedienung oder am Projektorgehäu- HINWEIS: Die Befehle wie ENTER, EXIT, ,  am unteren Bildrand zeigen die Schaltflächen an, die für die Bedienung zur Verfügung stehen.

  • Seite 90: Menü-Elemente

    5. Anwendung des Bildschirm-Menüs  Menü-Elemente Registerkarte Bildlaufleiste Volles Dreieck Verfügbare Tasten Quelle Hervorheben Optionsschaltfläche Drahtlos-Symbol ECO-Modus-Symbol Ausschalt-Timer – ver- Symbol „Große Höhe“ bleibende Zeit Thermometer-Symbol Bedienfeld-Sperrsymbol Menüfenster oder Dialogfelder verfügen normalerweise über die folgenden Elemente: Hervorheben �����������������������Zeigt das ausgewählte Menü oder die ausgewählte Option an� Volles Dreieck ���������������������Zeigt an, dass weitere Auswahlmöglichkeiten verfügbar sind�...

  • Seite 91: Liste Der Menü-Optionen

    RESET TAKT PHASE HORIZONTAL VERTIKAL BILD- ÜBERTASTUNG 0[%], 5[%], 10[%] OPTIONEN P420X/P350X: AUTO, 4:3, 16:9, 15:9, 16:10, WIDE -ZOOM, NATÜRLICH BILD FORMAT P350W: AUTO, 4:3, 16:9, 15:9, 16:10, LETTERBOX, NATÜRLICH POSITION (Auf dem P350W nicht verfügbar) AUDIO LAUTSTÄRKE 0 - 31...
  • Seite 92 EINRICHTEN AUSWAHL AUTO, NTSC3.58, NTSC4.43, PAL, PAL-M, PAL-N, PAL60, VIDEO AUTO SECAM AUTO, NTSC3.58, NTSC4.43, PAL, PAL-M, PAL-N, PAL60, S-VIDEO AUTO SECAM OPTIONEN(1) P420X/P350X: WXGA-MODUS INAKTIV INAKTIV, AKTIV P350W: AKTIV VERKNÜPFUNG TRENNEN AKTIV INAKTIV, AKTIV VIDEO--LEVEL AUTO AUTO, NORMAL, VERSTÄRKT...

  • Seite 93: Menü-Beschreibungen Und Funktionen [Quelle]

    5. Anwendung des Bildschirm-Menüs  Menü-Beschreibungen und Funktionen [QUELLE] COMPUTER 1 und 2 Wählt das Signal des am COMPUTER 1- oder COMPUTER 2-Eingangsanschluss angeschlossenen Computers aus. HINWEIS: Wenn das Komponenten-Eingangssignal an den COMPUTER 1 IN oder COMPUTER 2 IN-Anschluss angeschlossen wird, wählen Sie entsprechend [COMPUTER1] oder [COMPUTER2].

  • Seite 94: Menü-Beschreibungen Und Funktionen [Einst.]

    5. Anwendung des Bildschirm-Menüs  Menü-Beschreibungen und Funktionen [EINST.] [BILD] [VOREINSTELLUNG] Mit dieser Funktion können Sie optimierte Einstellungen für Ihr projiziertes Bild auswählen. Sie können hier einen neutralen Farbton für Gelb, Cyan oder Magenta einstellen. Es gibt sieben Werksvoreinstellungen, die für verschiedene Bildtypen optimiert wurden. Sie können auch die [DETAIL- EINSTELLUNG] verwenden, um die Gamma- und Farbwerte selbst festzulegen.
  • Seite 95 5. Anwendung des Bildschirm-Menüs [ALLGEMEINES] Speichern Ihrer benutzerdefinierten Einstellungen [REFERENZ] Mit dieser Funktion können Sie Ihre benutzerdefinierten Einstellungen unter [VOREINSTELLUNG 1] bis [VOREIN- STELLUNG 7] speichern. Wählen Sie zuerst eine Voreinstellung aus [REFERENZ] aus und stellen Sie dann [GAMMAKORREKTUR] und [FARBTEMPERATUR] ein.
  • Seite 96 5. Anwendung des Bildschirm-Menüs [KONTRAST] Stellt die Intensität des Bildes dem eingehenden Signal entsprechend ein. [HELLIGKEIT] Stellt die Helligkeitsstufe oder Intensität des hinteren Rasters ein. [BILDSCHÄRFE] Steuert die Details des Bildes. [FARBE] Erhöht oder reduziert den Farbsättigungspegel. [FARBTON] Variiert den Farbpegel von +/− Grün bis +/− Blau. Der Rot-Pegel wird als Bezugswert herangezogen. Eingangssignal KONTRAST HELLIGKEIT...

  • Seite 97: [Bild-Optionen]

    5. Anwendung des Bildschirm-Menüs [BILD-OPTIONEN] Einstellen des Taktes und der Phase [TAKT/PHASE] Diese Funktion ermöglicht Ihnen die manuelle Einstellung von TAKT und PHASE. TAKT ���������������������� Verwenden Sie diesen Punkt für die Feinabstimmung des Computerbildes oder zum Beseitigen von mögli- cherweise auftretenden Vertikalstreifen� Diese Funktion stellt die Taktfrequenzen ein, mit denen horizontale Streifen im Bild eliminiert werden�...

  • Seite 98: Auswählen Des Übertastungsprozentsatzes [Übertastung]

    5. Anwendung des Bildschirm-Menüs Anpassen der Horizontal-/Vertikal-Position [HORIZONTAL/VERTIKAL] Passt die Position des Bildes horizontal und vertikal an. HINWEIS: Die Optionen [HORIZONTAL] und [VERTIKAL] stehen nicht für VIDEO, S-VIDEO, HDMI, VIEWER, NETZWERK und USB-DISPLAY zur Verfügung. - Während der Einstellung von [TAKT] und [PHASE] kann das Bild verzerrt werden.Hierbei handelt es sich nicht um eine Fehlfunktion.
  • Seite 99 Projektors, zeigt der Projektor das aktuelle Bild in seiner echten Auflösung an. [Beispiel 1] Wenn das Eingangssi- gnal mit der Auflösung von 800 × 600 auf dem P420X/P350X dargestellt wird: [Beispiel 2] Wenn das Eingangssi- gnal mit der Auflösung von 800 × 600...
  • Seite 100 5. Anwendung des Bildschirm-Menüs Beispiel-Bild, wenn das geeignete Bildseitenverhältnis automatisch bestimmt wird P420X/P350X [Computersignal] Bildseitenverhältnis des Ein- 16:9 15:9 16:10 gangssignals Beispiel-Bild, wenn das geeig- nete Bildseitenverhältnis auto- matisch bestimmt wird [Videosignal] Bildseitenverhältnis des Ein- Letterbox Quetschen gangssignals Beispiel-Bild, wenn das geeig- nete Bildseitenverhältnis auto-...

  • Seite 101: [Audio]

    5. Anwendung des Bildschirm-Menüs [AUDIO] Ton lauter oder leiser stellen Stellt die Lautstärke des Projektor-Lautsprechers und des AUDIO OUT-Ausgangs (Stereo-Mini-Buchse) ein. TIPP: • Wenn kein Menü angezeigt wird, dienen die ◀ und ▶-Tasten am Projektorgehäuse und die Tasten VOL. +/− auf der Fernbedienung der Lautstärkeregelung.

  • Seite 102: Menü-Beschreibungen Und Funktionen [Einrichten]

    5. Anwendung des Bildschirm-Menüs  Menü-Beschreibungen und Funktionen [EINRICHTEN] [ALLGEMEINES] Manuelle Korrektur der vertikalen Trapezverzerrung [TRAPEZ] Sie können die vertikale Verzerrung manuell korrigieren. (→ Seite 22) TIPP: Wenn diese Option hervorgehoben ist, wird durch Drücken der ENTER-Taste die Bildlaufleiste für die Einstellung angezeigt. Speichern der vertikalen Trapezkorrektur [TRAPEZ-SPEICHERUNG] Diese Option ermöglicht Ihnen das Speichern Ihrer aktuellen Trapez-Einstellungen.
  • Seite 103 5. Anwendung des Bildschirm-Menüs Verwenden der Wandfarben-Korrektur [WANDFARBE] Diese Funktion ermöglicht eine schnelle, anpassungsfähige Farbkorrektur bei Verwendung eines Bildschirmmaterials, dessen Farbe nicht Weiß ist. HINWEIS: Das Auswählen der Funktion [WEISSWANDTAFEL] reduziert die Lampenhelligkeit. Einstellen der ECO-Betriebsart [ECO-BETRIEBSART] Die ECO-BETRIEBSART erhöht die Lebensdauer der Lampe und senkt gleichzeitig den Stromverbrauch und die -Emissionen.

  • Seite 104: [Menü]

    5. Anwendung des Bildschirm-Menüs Geschlossene Untertitel einstellen [UNTERTITEL] Mit dieser Option werden mehrere Modi für geschlossene Untertitel eingestellt, so dass Text über das projizierte Video- oder S-Video-Bild gelegt werden kann. INAKTIV ����������������� Hiermit wird der Modus der geschlossenen Untertitel verlassen� CAPTION 1-4 ���������...
  • Seite 105 5. Anwendung des Bildschirm-Menüs AKTIV-/INAKTIV-Schalten der Steuer-ID [ID-ANZEIGE] ID-ANZEIGE ����������� Diese Option aktiviert bzw� deaktiviert die ID-Nummer, die beim Drücken der ID SET-Taste auf der Fernbe- dienung angezeigt wird� Ein-/ und Ausschalten der Eco-Meldung [ECO-MELDUNG] Diese Option schaltet die folgenden Meldungen ein oder aus, wenn der Projektor eingeschaltet wird. Die Eco-Meldung fordert den Anwender auf, Energie zu sparen.

  • Seite 106: [Installation]

    5. Anwendung des Bildschirm-Menüs [INSTALLATION] Auswählen der Projektor-Ausrichtung [AUSRICHTUNG] Diese Funktion richtet Ihr Bild der Projektionsart entsprechend aus. Die Optionen sind: Frontprojektion, Deckenrück- projektion, Rückprojektion und Deckenfrontprojektion. FRONTPROJEKTION DECKENRÜCKPROJEKTION RÜCKPROJEKTION DECKENFRONTPROJEKTION Deaktivieren der Gehäuse-Tasten [BEDIENFELD-SPERRE] Diese Option schaltet die BEDIENFELD-SPERRE-Funktion ein oder aus. HINWEIS: •...

  • Seite 107: Auswahl Der Übertragungsrate [Übertragungsrate]

    5. Anwendung des Bildschirm-Menüs Auswahl der Übertragungsrate [ÜBERTRAGUNGSRATE] Diese Funktion stellt die Baudrate des PC-Steuerports (D-Sub 9P) ein. Sie unterstützt Datenraten von 4.800 bis 38.400 bps. Die Standard-Einstellung ist 38.400 bps. Wählen Sie die für das anzuschließende Gerät geeignete Baudrate (je nach Gerät ist möglicherweise bei langen Kabelläufen eine niedrigere Baudrate empfehlenswert).

  • Seite 108: [Optionen(1)]

    5. Anwendung des Bildschirm-Menüs Verwenden des Testmusters [TESTMUSTER] Zeigt das Testmuster an, um während der Projektor-Einrichtung auf Bildverzerrung zu überprüfen. Drücken Sie zum Anzeigen des Testmusters die ENTER-Taste; drücken Sie die EXIT-Taste, um das Testmuster zu schließen und zum Menü zurückzukehren.Die Menübedienung und die Trapezkorrektur sind nicht möglich, während das Testmuster angezeigt wird.
  • Seite 109 Durch Auswählen von [AKTIV] wird bei der Erkennung eines Eingangssignals dem WXGA-Signal (1280 × 768) Pri- orität gegeben. Ist der [WXGA-MODUS] auf [AKTIV] gesetzt, wird ein XGA-Signal (1.024 × 768) beim P420X/P350X möglicherweise nicht erkannt.Wählen Sie in diesem Falle [INAKTIV].

  • Seite 110: [Optionen(2)]

    5. Anwendung des Bildschirm-Menüs [OPTIONEN(2)] Auswählen des Stromsparmodus im [STANDBY-MODUS] Der Projektor verfügt über zwei Bereitschaftsmodi: [NORMAL] und [STROMSPAR]. Beim STROMSPAR-Modus wird der Projektor in den energiesparenden Zustand versetzt, in dem weniger Strom als im NORMAL-Modus verbraucht wird.Ab Werk ist der Projektor für den NORMAL-Modus voreingestellt. NORMAL ����������������...

  • Seite 111: Auswählen Der Standardquelle [Wahl Der Standardquelle]

    5. Anwendung des Bildschirm-Menüs Einschalten des Projektors durch Anwenden des Computersignals [AUT. NETZ. EIN(COMP1)] Befindet sich der Projektor im Standby-Modus, hat ein vom COMPUTER1 IN-Eingang kommendes Signal zur Folge, dass der Projektor eingeschaltet und gleichzeitig das Computerbild projiziert wird. Mit dieser Funktion müssen Sie nicht mehr die POWER-Taste auf der Fernbedienung oder dem Projektorgehäuse drücken, um den Projektor einzuschalten.

  • Seite 112: Menü-Beschreibungen Und Funktionen [Info.]

    Modell NORMAL (INAKTIV oder (ECO1) AUTO ECO) 4000 5000 NP16LP P350X 3000 3500 NP17LP P420X/P350W • [CO2-REDUZIERUNG GESAMT] Dies zeigt die Information über die geschätzte CO2-Einsparung in kg an. Der CO2-Fußabdrucksfaktor in der CO2- Einsparungsberechnung basiert auf der OECD (Ausgabe 2008). (→ Seite 29)

  • Seite 113: [Quelle]

    5. Anwendung des Bildschirm-Menüs [QUELLE] [QUELLENBEZEICHNUNG] [QUELLENINDEX] [HORIZONTALE FREQUENZ] [VERTIKALE FREQUENZ] [SIGNALTYP] [VIDEOTYP] [SYNCH.-TYP] [SYNCH.-POLARITÄT] [SCAN-TYP] [VERKABELTES LAN] [IP-ADRESSE] [SUBNET-MASKE] [GATEWAY] [MAC-ADRESSE] [DRAHTLOSES LAN] [IP-ADRESSE] [SUBNET-MASKE] [GATEWAY] [MAC-ADRESSE] [SSID] [NETZWERKTYP] [WEP/WPA] [KANAL] [SIGNALPEGEL]...

  • Seite 114: [Version(1)]

    5. Anwendung des Bildschirm-Menüs [VERSION(1)] [FIRMWARE]-Version [DATA]-Version [VERSION(2)] [FIRMWARE2]-Version [SONSTIGE] [PROJEKTORNAME] [MODEL NO.] [SERIAL NUMBER] [LAN UNIT TYPE] [CONTROL ID] (wenn [STEUER-ID] gesetzt ist)

  • Seite 115: Menü-Beschreibungen & Funktionen [Reset]

    5. Anwendung des Bildschirm-Menüs  Menü-Beschreibungen & Funktionen [RESET] Rücksetzung auf die Werkseinstellungen [RESET] Die RESET-Funktion ermöglicht Ihnen die Rücksetzung der Anpassungen und Einstellungen für eine (alle) Quelle(n) auf die Werkseinstellungen, mit Ausnahme der folgenden Einstellungen: [AKTUELLES SIGNAL] Setzt die Anpassungen für das aktuelle Signal auf die Werte der Werksvoreinstellungen zurück. Die Punkte, die zurückgesetzt werden können, sind: [VOREINSTELLUNG], [KONTRAST], [HELLIGKEIT], [FARBE], [FARBTON], [BILDSCHÄRFE], [BILDFORMAT], [HORIZONTAL], [VERTIKAL], [TAKT], [PHASE] und [ÜBERTASTUNG].

  • Seite 116: ❾ Anwendungsmenü

    Das Anwendungsmenü ermöglicht Ihnen, die User Supportware, Netzwerkeinstellungen (NETZWERK-EINSTEL- LUNGEN) und Werkzeuge (WERKZEUGE) einzurichten. Die User Supportware ist auf der mitgelieferten NEC Projector CD-ROM enthalten. Im [ADMINISTRATOR\nMODUS] kann entweder das Menü [ERWEITERT] oder das Menü [GRUNDLEGENDES] ausgewählt werden. (→ Seite 123) Das Menü...

  • Seite 117: Netzwerkprojektor

    5. Anwendung des Bildschirm-Menüs NETZWERKPROJEKTOR Dieses Feld zeigt Informationen für den Projektornamen, die Auflösung und das Netzwerk (LAN/WLAN) an, die er- forderlich sind, um den Netzwerkprojektor zu verwenden. Verwenden Sie diese Information, um die Einstellung für Ihren Computer vorzunehmen. REMOTEDESKTOPVERBINDUNG Hier können Sie den Computernamen und Effekte für den Remote-Desktop eintragen.

  • Seite 118: Netzwerkeinstellungen

    Die Programme Image Express Utility Lite, Image Express Utility 2.0 und Image Express Utility 2 for Mac sind auf der mitgelie- ferten NEC Projector CD-ROM enthalten. Um die Funktion [EINFACHER ANSCHLUSS] zu verwenden, wählen Sie [DRAHTLOSES LAN] → [PROFILE] → [EINFACHER ANSCHLUSS].
  • Seite 119 5. Anwendung des Bildschirm-Menüs VERKABELTES LAN oder DRAHTLOSES LAN (nur ERWEITERT-Menü) PROFILE • Es können bis zu zwei Einstellungen für den LAN-Anschluss oder den — USB-WLAN-Adapter im Speicher des Projektors gespeichert werden. Es können insgesamt vier Einstellungen gespeichert werden. Es können fünf Einstellungen gespeichert werden: zwei für den eingebauten LAN-Anschluss, zwei für WLAN und eine für WPS.
  • Seite 120 5. Anwendung des Bildschirm-Menüs • Wenn Sie [WPS] wählen, wird das Netzwerk verbunden, indem die automatisch mit der WPS-Funktion gespeicherten Einstellungen verwendet werden. Das Auswählen von [WPS] ermöglicht dem Projektor den Zugriff auf das Netzwerk, indem die automatisch mit der WPS-Funktion gespeicherten Einstellungen verwendet werden.
  • Seite 121 5. Anwendung des Bildschirm-Menüs SEITENÜBERSICHT Zeigt eine Liste der verfügbaren SSIDs für WLANs vor Ort an. Wählen — Sie eine SSID aus, auf die Sie Zugriff haben. Zum Auswählen einer SSID markieren Sie [SSID] und verwenden Sie AUSWÄHLEN →, um [OK] auszuwählen, drücken Sie dann die ENTER- Taste.
  • Seite 122 5. Anwendung des Bildschirm-Menüs Wenn [WEP(64bit)] oder [WEP(128bit)] für [SICHERHEITSTYP] ausgewählt wird SCHLÜSSEL AUS- Wählt einen WEP-Schlüssel aus den vier unten aufgeführten Schlüsseln. WÄHLEN SCHLÜSSEL1, Geben Sie einen WEP-Schlüssel ein. SCHLÜSSEL2, • Maximale Zeichenanzahl SCHLÜSSEL3, Option Alphanumerisch (ASCII) Hexadezimal (HEX) SCHLÜSSEL4 WEP 64bit WEP 128bit...

  • Seite 123: Einstellungsschritte

    5. Anwendung des Bildschirm-Menüs [AUTHENTIFIZIERUNG] (nur für WLAN erforderlich) Die Einstellung ist erforderlich für die Verwendung von WPA-EAP oder WPA2-EAP. Vorbereitung vor der Einstellung Wählen Sie eine WLAN-konforme WPA-EAP- oder WPA2-EAP-Authentifizierung und installieren Sie ein digitales Zertifikat auf dem Projektor. 1.
  • Seite 124 5. Anwendung des Bildschirm-Menüs 4. Wählen Sie [SEITENÜBERSICHT] und drücken Sie die ENTER-Taste. Die „SSID“-Liste wird angezeigt. 5. Wählen Sie eine Verbindungs-SSID und anschließend [OK]. Drücken Sie zum Abschluss die ENTER-Taste. • Wählen Sie die SSID, für die WPA-PSK oder WPA2-PSK eingestellt ist. •...
  • Seite 125 5. Anwendung des Bildschirm-Menüs 11.Wählen Sie die Registerkarte [AUTHENTIFIZIERUNG]. Die [AUTHENTIFIZIERUNG]-Seite wird angezeigt. Wählen Sie entweder [EAP-TLS] oder [PEAP-MSCHAPv2] für [EAP-TYP]. Die Einstellungspunkte variieren je nach dem EAP-Typ. Siehe unten stehende Tabelle. EAP-TYP Einstellungspunkt Hinweis EAP-TLS Benutzername Mindestens 1 Zeichen und höchstens 32 Zeichen lang Client-Zertifikat Datei im PKCS#12-Format...

  • Seite 126: Installieren Eines Digitalen Zertifikats

    5. Anwendung des Bildschirm-Menüs 13.Wählen Sie [CLIENT-ZERTIFIKAT] und drücken Sie die ENTER-Taste. Eine Liste der Dateien (Bildindex-Ansicht) wird angezeigt. • Informationen zur Bedienung der Bildindex-Ansicht finden Sie unter „4. Verwenden des Viewers“ im „Benutzer- handbuch“ (PDF). • Um zur [AUTHENTIFIZIERUNG]-Seite zurückzukehren, drücken Sie die EXIT-Taste. HINWEIS: Installieren eines digitalen Zertifikats Sie können jedes digitale Zertifikat (Client- und CA-Zertifikat) für [PROFILE 1 (oder 2)] auf einer Datei-für-Datei-Basis installieren.
  • Seite 127 5. Anwendung des Bildschirm-Menüs 17.Wählen Sie in der Bildindex-Ansicht ein digitales Zertifikat (Datei im DER-Format), das auf Ihrem USB- Speichergerät gespeichert ist, und drücken Sie die ENTER-Taste. • Wählen Sie hier Ihr Haupt-CA-Zertifikat. Das ausgewählte digitale Zertifikat wird auf dem Projektor installiert. 18.Wählen Sie nach Abschluss der erforderlichen Einstellungen [OK] und drücken Sie die ENTER-Taste.
  • Seite 128 5. Anwendung des Bildschirm-Menüs 15.Wenn Sie mit der Einstellung des Benutzernamens fertig sind, wählen Sie das [PASSWORT]-Feld und drücken die ENTER-Taste. Der Zeicheneingabebildschirm (Software-Tastatur) wird angezeigt. Legen Sie ein Passwort fest. • Das Passwort darf maximal 32 Zeichen lang sein. 16.
  • Seite 129 5. Anwendung des Bildschirm-Menüs 18.Nach Abschluss der erforderlichen Schritte wählen Sie [OK] und drücken Sie die ENTER-Taste. Die Anzeige kehrt zur [DRAHTLOS]-Seite zurück. 19.Wählen Sie [WIEDERANSCHLIESSEN] und drücken Sie die ENTER-Taste. 20.Wählen Sie [OK] und drücken Sie die ENTER-Taste. Dies schließt die Einstellung [PEAP-MSCHAPv2] für [EAP TYPE] in [WPA-EAP] oder [WPA2-EAP] ab. TIPP: Das auf Ihrem Projektor installierte digitale Zertifikat löschen Folgen Sie den unten stehenden Schritten, um das auf dem Projektor installierte digitale Zertifikat zu löschen.
  • Seite 130 5. Anwendung des Bildschirm-Menüs Wenn der mit dem Projektor verbundene WLAN-Zugangspunkt WPS (Wi-Fi-geschütztes Setup TM) unterstützt, können Sie die PIN-Methode oder die Tastendruckmethode verwenden, um das WLAN für den Projektor einzurichten. PIN-TYP Legen Sie einen 4-ziffrigen oder 8-ziffrigen PIN-Code des WPS für Ihren Zugangspunkt fest, um die SSID-Sicherheit einzustellen.
  • Seite 131 5. Anwendung des Bildschirm-Menüs PROJEKTORNAME (nur ERWEITERT-Menü) PROJEKTORNAME Legen Sie einen eindeutigen Projektornamen fest. Bis zu 16 alphanume- rische Zeichen und Symbole DOMAIN (nur ERWEITERT-Menü) Stellen Sie einen Hostnamen und Domainnamen für den Projektor ein. HOSTNAME Legen Sie einen Hostnamen für den Projektor fest. Bis zu 15 alphanume- rische Zeichen DOMAINNAME...
  • Seite 132 Beispiel für eine Nachricht vom Projektor: Die Lampe und die Filter haben das Ende ihrer Nutzungsdauer erreicht. Tauschen Sie bitte die Lampe und die Filter aus. Projektorname: NEC Projector Verbrauchte Lampenbetriebsstunden: 100 (Std.) HOSTNAME Tippen Sie einen Hostnamen ein.
  • Seite 133 5. Anwendung des Bildschirm-Menüs NETZWERKSERVICE (nur ERWEITERTMenü) HTTP-SERVER Legen Sie ein Passwort für den HTTP-Server fest. Bis zu 10 alphanume- rische Zeichen PJLink Diese Option ermöglicht Ihnen, ein Passwort festzulegen, wenn Bis zu 32 alphanume- Sie die PJLink-Funktion verwenden. rische Zeichen HINWEIS: •...

  • Seite 134: Werkzeuge

    5. Anwendung des Bildschirm-Menüs WERKZEUGE ADMINISTRATOR-MODUS Diese Option ermöglicht Ihnen, den MENÜ-MODUS auszuwählen, Einstellungen zu speichern und ein Passwort für den Administrator-Modus festzulegen. MENÜ-MODUS Wählen Sie entweder das [GRUNDLEGENDES]-Menü oder das — [ERWEITERT]-Menü. (→ Seite 80) KEINE SPEICHE- Wenn Sie hier ein Häkchen setzen, werden die Einstellungen Ihres Pro- —...

  • Seite 135: Einrichten Eines Neuen Programm-Timers

    5. Anwendung des Bildschirm-Menüs PROGRAMM-TIMER Diese Option schaltet den Projektor ein/aus, ändert Videosignale und wählt den ECO-Modus automatisch zu einer festgelegten Zeit. HINWEIS: • Stellen Sie vor der Benutzung des [PROGRAMM-TIMER] sicher, dass Sie [DATUM UND ZEIT] einstellen. (→ Seite 127) •...
  • Seite 136 5. Anwendung des Bildschirm-Menüs führen, wählen Sie [MON-FR]� Um das Programm jeden Tag auszuführen, wählen Sie [TÄGLICH]� ZEIT ����������������������� Stellen Sie die Zeit ein, wann das Programm ausgeführt werden soll� Geben Sie die Zeit im 24-Stunden- Format ein� FUNKTION ������������� Wählen Sie eine auszuführende Funktion aus� Die Auswahl von [NETZSTROM] ermöglicht es Ihnen, den Projektor durch Einstellen von [ERWEITERTE EINSTELLUNGEN] ein- und auszuschalten�...
  • Seite 137 5. Anwendung des Bildschirm-Menüs Aktivieren des Programm-Timers 1. Wählen Sie [AKTIVIEREN] auf dem [PROGRAMM-TIMER]-Bildschirm und drücken Sie die ENTER-Taste. Die Einstellung [AKTIVIEREN] wird aktiviert. 2. Wählen Sie [OK] und drücken Sie die ENTER-Taste. Der [PROGRAMM-TIMER]-Bildschirm wechselt zum [WERKZEUGE]-Bildschirm. HINWEIS: • Das Entfernen von [AKTIVIEREN] deaktiviert den Programm-Timer, auch dann, wenn ein Programm auf dem Bildschirm [PRO- GRAMMLISTE] mit einem Häkchen markiert ist.
  • Seite 138 5. Anwendung des Bildschirm-Menüs DATUM UND ZEIT Sie können die aktuelle Zeit, den Monat, das Datum und das Jahr einstellen. HINWEIS: Der Projektor verfügt über eine eingebaute Uhr. Die Uhr arbeitet noch etwa 2 Wochen lang weiter, nachdem der Haupt- strom ausgeschaltet wurde.

  • Seite 139: Installation Und Anschlüsse

    1 Aufstellung des Projektionsschirmes und des Projektors Auswahl eines Aufstellungsortes [P420X/P350X] Je weiter der Projektor vom Projektionsschirm oder der Wand entfernt ist, desto größer wird das Bild. Die kleinste Bilddiagonale beträgt 0,64 m (25 Zoll), wenn der Projektor grob gemessen etwa 0,9 m (35 Zoll) von der Wand oder dem Projektionsschirm entfernt aufgestellt ist.
  • Seite 140 6. Installation und Anschlüsse [P350W] Je weiter der Projektor vom Projektionsschirm oder der Wand entfernt ist, desto größer wird das Bild. Die kleinste Bilddiagonale beträgt 0,64 m (25 Zoll), wenn der Projektor grob gemessen etwa 0,9 m von der Wand oder dem Pro- jektionsschirm entfernt aufgestellt ist.

  • Seite 141: Projektionsentfernung Und Bildschirmgröße

    D = Vertikale Entfernung zwischen Linsenmitte und unterem Bildschirmteil (oberer Bild- Bildschirmmitte schirmteil für Deckenprojektion) α = Projektionswinkel Linsenmitte α HINWEIS: Die Werte in den Tabellen sind Auslegungs- werte und können schwanken. Unterer Bildschirmteil [P420X/P350X] Bildschirmgröße α Diagonale Breite Höhe Weit Fern Weit Fern...
  • Seite 142 Informationen wenden Sie sich bitte an Ihren wenig Platz zur Verfügung steht, in den Genuss eines viel NEC-Fachhändler. größeren Bildes. Kontaktieren Sie Ihren NEC-Händler, * Versuchen Sie nicht, den Projektor selbst zu installie- falls Sie ein Spiegelsystem benötigen. Wenn Ihr Bild bei ren.

  • Seite 143: Herstellen Der Verbindungen

    Normalerweise wird die externe Anzeige mit der Tastenkombination der „Fn“-Taste und einer der 12 Funktionstasten ein- oder ausgeschaltet. NEC-Laptops verwenden z.B. die Tastenkombination Fn + F3, während Dell-Laptops die Tastenkombination Fn + F8 verwenden, um durch die Auswahlmöglichkeiten der externen Anzeige zu schalten.
  • Seite 144 USB (PC) USB-DISPLAY (USB-DISPLAY) HINWEIS: Der Projektor ist nicht mit den videodecodierten Signalen des NEC ISS-6020-Umschalters kompatibel. HINWEIS: Möglicherweise wird ein Bild nicht richtig angezeigt, wenn eine Video- oder S-Video-Quelle über einen handelsüblichen Abtastumwandler wiedergegeben wird. Das liegt darin begründet, dass der Projektor in der Standard-Einstellung ein Videosignal als Computersignal verarbeitet. Verfahren Sie in einem solchen Fall wie folgt.

  • Seite 145: Anschluss Eines Externen Monitors

    6. Installation und Anschlüsse Anschluss eines externen Monitors AUDIO OUT MONITOR OUT (COMP. 1) Stereo-Klinkenstecker-Audio- Computer-Kabel (VGA) kabel (nicht im Lieferumfang (nicht im Lieferumfang enthalten) enthalten) Computer- Kabel (VGA) (Lieferum- fang) AUDIO PHONE Sie können einen separaten, externen Monitor an Ihren Projektor anschließen, um sich während der Bildprojektion auf dem Monitor gleichzeitig das analoge Computer-Bild anzeigen zu lassen.

  • Seite 146: Anschluss An Einen Dvd-Player Oder Andere Av-Geräte

    6. Installation und Anschlüsse Anschluss an einen DVD-Player oder andere AV-Geräte Anschluss an den Video-/S-Video-Eingang VIDEO IN S-VIDEO IN AUDIO IN S-Videokabel (nicht im Lieferumfang enthalten) Audiokabel (nicht im Liefer- Videokabel (nicht im Lieferumfang umfang enthalten) enthalten) Audiogerät S-VIDEO VIDEO AUDIO IN VIDEO OUT AUDIO OUT...

  • Seite 147: Anschluss An Den Komponenteneingang

    6. Installation und Anschlüsse Anschluss an den Komponenteneingang COMPUTER 1 IN AUDIO IN 15-pol. - an - RCA Stereo-Klinkenstecker-RCA- (weiblich) × 3 Kabel- Audiokabel (nicht im Lieferumfang Adapter (ADP-CV1E) enthalten) Audiogerät Komponenten-Video-RCA- × AUDIO IN 3 Kabel (nicht im Lieferum- fang enthalten) DVD-Player Audiokabel (nicht im Liefer-...

  • Seite 148: Anschließen An Den Hdmi-Eingang

    6. Installation und Anschlüsse Anschließen an den HDMI-Eingang Sie können den HDMI-Ausgang Ihres DVD-Players, Harddisk-Players, Blu-ray-Players oder Notebooks am HDMI IN- Anschluss Ihres Projektors anschließen. HINWEIS: Der HDMI IN-Anschluss unterstützt Plug & Play (DDC2B). HDMI IN HDMI HDMI-Kabel (nicht im Liefer- umfang enthalten) Verwenden Sie ein High Speed HDMI...

  • Seite 149: Anschluss An Ein Verkabeltes Lan

    6. Installation und Anschlüsse Anschluss an ein verkabeltes LAN Der Projektor ist standardmäßig mit einem LAN-Anschluss (RJ-45) ausgerüstet, über den mit einem LAN-Kabel ein Netzwerkanschluss hergestellt werden kann. Wenn Sie eine LAN-Verbindung verwenden möchten, müssen Sie das LAN im Projektormenü einrichten. Wählen Sie [ANWENDUNGSMENÜ] →...

  • Seite 150: Anschließen An Ein Wlan (Modellreihe Np02Lm)

    6. Installation und Anschlüsse Anschließen an ein WLAN (Modellreihe NP02LM) Mit dem USB-WLAN-Adapter können Sie eine WLAN-Verbindung herstellen. Wenn Sie eine WLAN-Verbindung ver- wenden möchten, müssen Sie dem Projektor eine IP-Adresse zuweisen. HINWEIS: Bei den in Nordamerika erhältlichen Modellen ist der Projektor mit einem WLAN-Adapter ausgestattet. Für die in Europa, Australien, Asien und anderen Ländern außerhalb von Nord-Amerika vertriebenen Modelle ist ein optionaler WLAN-Adapter erhältlich.
  • Seite 151 6. Installation und Anschlüsse Beispiel eines drahtlosen LAN-Anschlusses (Netzwerktyp → Infrastruktur) PC mit eingesetz- PC mit integrierter ter WLAN-Karte WLAN-Funktion USB WLAN-Adapter Drahtloser Access-Point Verkabeltes LAN Nehmen Sie die Einstellungen über die HTTP-Server-Funktion vor. (→ Seite 36) Beispiel eines drahtlosen LAN-Anschlusses (Netzwerktyp → Ad Hoc) USB WLAN-Adapter PC mit eingesetz- PC mit integrierter...

  • Seite 152: Entfernen Und Anschließen Des Usb-Wlan-Adapters

    6. Installation und Anschlüsse Entfernen und Anschließen des USB-WLAN-Adapters HINWEIS: • Der USB-WLAN-Adapter muss richtig herum an den USB-WLAN-Adapter-Anschluss angeschlossen werden. Er darf nicht verkehrt herum eingesteckt werden. Wenn der USB-WLAN-Adapter mit Gewalt verkehrt herum eingesteckt wird, kann der USB-Anschluss beschädigt werden.

  • Seite 153: Anbringen Der Optionalen Kabelabdeckung (Np01Cv)

    Anbringen der optionalen Kabelabdeckung (NP01CV) Es ist eine optionale Kabelabdeckung (NP01CV) zum Verbergen der Kabel erhältlich. Die Kabelabdeckung NP01CV ist für die Verwendung mit dem P420X, P350X und P350W bestimmt. VORSICHT: • Stellen Sie sicher, dass Sie die Schrauben fest anziehen, nachdem Sie die Kabelabdeckung angebracht haben.

  • Seite 154: Wartung

    7. Wartung In diesem Abschnitt werden die einfachen Wartungsprozeduren beschrieben, die Sie befolgen sollten, um die Filter, die Linse und das Gehäuse zu reinigen und die Lampe und die Filter auszutauschen. 1 Reinigung der Filter Der Luftfilterschwamm sorgt dafür, dass Staub und Schmutz nicht in das Innere des Projektors gelangen und sollte daher häufig gereinigt werden.
  • Seite 155 7. Wartung (2)Drücken Sie auf das linke Ende jedes Filters und nehmen Sie die beiden harten Wabenfilter (groß und klein) heraus. • Der große Filter kann nicht durch Drücken auf dessen rechtes Ende herausgenommen werden. 4. Entfernen Sie den Staub im Innern mit einem Staubsau- ger.
  • Seite 156 7. Wartung 7. Setzen Sie den Filterträger wieder in das Projektorgehäuse ein. Achten Sie darauf, den Filterträger in der richtigen Richtung einzusetzen. 8. Setzen Sie die Filterabdeckung wieder in das Projektorge- häuse ein. Führen Sie die beiden Laschen an der Oberseite der Filterabde- ckung in die Nut am Gehäuse ein und drücken Sie die Knöpfe links und rechts, um die Filterabdeckung zu schließen.

  • Seite 157: Reinigen Der Linse

    7. Wartung  Reinigen der Linse • Schalten Sie den Projektor vor der Reinigung aus. • Der Projektor verfügt über eine Kunststofflinse. Verwenden Sie einen im Handel erhältlichen Kunststofflinsen- Reiniger. • Verkratzen oder beschädigen Sie die Linsenoberfläche nicht, da eine Kunststofflinse leicht zu zerkratzen ist. •...

  • Seite 158: Austausch Der Lampe Und Der Filter

    Birne der Lampe platzen und die Scherben werden eventuell im Lampengehäuse verstreut. Fassen Sie die Splitter nicht an, da Sie sich daran verletzen könnten. Sollte einmal eine Lampe zerplatzt sein, beauftragen Sie bitte Ihren NEC-Fachhändler mit dem Lampenaustausch. *HINWEIS: Diese Meldung wird unter den folgenden Umständen angezeigt: •...
  • Seite 159 7. Wartung So tauschen Sie die Lampe aus: 1. Entfernen Sie die Lampenabdeckung. (1)Lösen Sie die Lampenabdeckungsschraube. • Die Lampenabdeckungsschraube ist nicht entfernbar. (2)Drücken Sie auf die Lampenabdeckung und schieben Sie sie ab. 2. Entfernen des Lampengehäuses. (1)Lösen Sie die beiden Befestigungsschrauben des Lampengehäuses, bis der Kreuzschlitzschraubendreher frei dreht.
  • Seite 160 7. Wartung 3. Installation eines neuen Lampengehäuses. (1)Setzen Sie das neue Lampengehäuse ein, bis es in der Fassung einrastet. (2)Drücken Sie auf die obere Mitte des Lampengehäuses, um es zu sichern. (3)Sichern Sie das Lampengehäuse mit den beiden Schrauben. • Stellen Sie sicher, dass die Schrauben festgezogen werden. 4.
  • Seite 161 7. Wartung So tauschen Sie die Filter aus: Die Ersatzlampe wird zusammen mit vier Filtern ausgeliefert. Wabenfilter (grobmaschig): Große und kleine Größen (an der Außenseite des Filterträgers angebracht) Akkordeonfilter (feinmaschig): Große und kleine Größen (an der Innenseite des Filterträgers angebracht) HINWEIS: •...
  • Seite 162 7. Wartung (2)Drücken Sie auf das linke Ende jedes Filters und nehmen Sie die beiden harten Wabenfilter (groß und klein) heraus. • Der große Filter kann nicht durch Drücken auf dessen rechtes Ende herausgenommen werden. 4. Entfernen Sie den Staub vom Filterträger und von der Filterabdeckung. Reinigen Sie sowohl außen als auch innen.

  • Seite 163: User Supportware

    Wenn die Meldung „Nicht genügend freier Speicherplatz auf dem Datenträger“ angezeigt wird, geben Sie ausreichend Speicherplatz frei (etwa 100 MB), um das Programm zu installieren. 1 Legen Sie die beiliegende NEC Projektor CD-ROM in das CD-Laufwerk ein. Das Menüfenster wird angezeigt.

  • Seite 164: Deinstallieren Eines Softwareprogramms Vorbereitung

    8. User Supportware 2 Klicken Sie auf ein Softwareprogramm, das Sie im Menüfenster installieren möchten. Die Installation beginnt. • Befolgen Sie die Anweisungen auf den Installationsprogrammbildschirmen, um die Installation abzuschließen. TIPP: Deinstallieren eines Softwareprogramms Vorbereitung: Beenden Sie das Softwareprogramm vor der Deinstallation. Um das Softwareprogramm zu deinstallieren, muss das Windows-Benutzerkonto „Administrator“-Rechte (Windows 7 und Windows Vista) oder „Computeradministrator“-Rechte (Windows XP) haben.

  • Seite 165: Installation Für Macintosh-Software

    8. User Supportware Installation für Macintosh-Software Image Express Utility 2 for Mac unterstützt Mac OS X. 1 Legen Sie die beiliegende NEC Projektor CD-ROM in das CD-Laufwerk ein. Das Menüfenster wird angezeigt. 2 Doppelklicken Sie auf das CD-ROM-Symbol. 3 Doppelklicken Sie auf den Ordner „Mac OS X“.

  • Seite 166: Bedienung Des Projektors Über Das Computer-Kabel (Vga) (Virtual Remote Tool)

    • Das Virtual Remote Tool kann mit einer LAN- und einer seriellen Verbindung verwendet werden. • Für Aktualisierungsinformationen über das Virtual Remote Tool besuchen Sie unsere Webseite: http://www.nec-display.com/dl/en/index.html HINWEIS: • Wenn [COMPUTER 1] aus Ihrer Quellauswahl ausgewählt wird, wird der virtuelle Fernbedienungsbildschirm oder die Werkzeugleiste angezeigt, genauso wie Ihr Computerbildschirm.
  • Seite 167 • Schließen Sie alle laufenden Programme, bevor Sie Virtual Remote Tool installieren. Wenn ein anderes Programm ausgeführt wird, wird die Installation u. U. abgebrochen. 1 Legen Sie die beiliegende NEC Projektor CD-ROM in das CD-Laufwerk ein. Das Menüfenster wird angezeigt.
  • Seite 168 8. User Supportware TIPP: Deinstallieren des Softwareprogramms Vorbereitung: Schließen Sie das Softwareprogramm vor der Deinstallation. Um das Softwareprogramm zu deinstallieren, muss das Windows-Benutzerkonto „Administrator“-Rechte (Windows 7 und Windows Vista) oder „Computeradministrator“- Rechte (Windows XP) haben. • Für Windows 7/Windows Vista 1 Klicken Sie auf „Start“...

  • Seite 169: Starten Sie Über Das Startmenü

    Windows Desktop. Starten Sie über das Startmenü • Klicken Sie auf [Start] → [Alle Programme] oder [Programme] → [NEC Projector User Supportware] → [Virtual Remote Tool] → [Virtual Remote Tool]. Wenn das Virtual Remote Tool zum ersten Mal startet, wird das „Easy Setup“-Fenster eingeblendet.
  • Seite 170 Der Hilfe-Bildschirm wird angezeigt. • Die Hilfedatei mit Hilfe des Startmenüs einblenden. 1. Klicken Sie „Start“ an. „Alle Programme“ oder „Programme“. „NEC Projector User Supportware“. „Virtual Remote Tool“. Und anschließend „Virtual Remote Tool -Hilfe“, in dieser Reihenfolge. Der Hilfe-Bildschirm wird angezeigt.

  • Seite 171: Projezierung Ihres Computer-Bildschirmbildes Mit Dem Projektor Über Eine Lan- Verbindung (Image Express Utility Lite)

    Wenn die Meldung „Nicht genügend freier Speicherplatz auf dem Datenträger“ angezeigt wird, geben Sie ausreichend Speicherplatz frei (etwa 100 MB), um das Programm zu installieren. 1. Legen Sie die beiliegende NEC Projektor CD-ROM in das CD-Laufwerk ein. Das Menüfenster wird angezeigt.
  • Seite 172 Seite 139) und „9 Anwendungsmenüs“ (→ Seite 105) Starten Sie Image Express Utility Lite. 1. Klicken Sie unter Windows auf „Start“ → „Alle Programme→ „NEC Projector UserSupportware“ → „Image Express Utility Lite“ → „Image Express Utility Lite“. Image Express Utility Lite startet.

  • Seite 173: Einsehen Der Hilfe Der Image Express Utility Lite

    Der Hilfebildschirm wird angezeigt. • Anzeigen der Hilfedatei über das Start-Menü. Klicken Sie auf „Start“ → „Alle Programme“ oder „Programme“ → „NEC Projector User Supportware“ → „Image Express Utility Lite“ → „Image Express Utility Lite Help“. Der Hilfebildschirm wird angezeigt.

  • Seite 174: Projektion Eines Bildes Von Einem Winkel Aus(Geometric Correction Tool In Image Express Utility Lite)

    8. User Supportware  Projektion eines Bildes von einem Winkel aus(Geometric Correction Tool in Image Express Utility Lite) Mit der Funktion Geometric Correction Tool (GCT) können Sie die Verzerrung bei Bildern korrigieren, die projeziert werden, selbst von einem Winkel aus. Funktionen von GCT •...
  • Seite 175 8. User Supportware 3. Verwenden Sie die Maus, um die [ ] Markierung der Ecke anzuklicken, in die Sie sich bewegen möchten. Die aktuell ausgewählte [ ] Markierung wird rot. (Im obigen Beispiel wurden die Windowsbildschirme zur Verständlichkeit weggelassen.) 4. Ziehen Sie die ausgewählte [ ] Markierung an den Punkt, den Sie korrigieren möchten und lassen Sie sie los.

  • Seite 176: Bilder Oder Videos Mit Dem Projektor Über Eine Lan-Verbindung (Image Express Utility 2.0) Projezieren

    • Hochgeschwindigkeits-, hochwertige Bildübertragungen basierend auf NEC’s Original-Komprimierungs- algorithmus Mit NEC’s original Komprimierungsalgorithmus können hochwertige Bilder mit Hochgeschwindigkeit über das Netzwerk vom Ihrem Computer zum Projektor gesendet werden. • Gleichzeitige Projektion mit mehreren Projektoren Bilder können von einem Computer aus zu nicht nur einem Projektor, sondern zu zwei oder mehr Projektoren zur gleichen Zeit gesendet werden.

  • Seite 177: Anschließen Des Projektors An Ein Lan

    8. User Supportware • Projezierte Bilder können auf einen Computer übertragen und gespeichert werden. Wenn der „Meeting Mode“ verwendet wird, können projezierte Bilder zu allen Computern der Teilnehmer einer „Besprechung“ gesendet werden. Die empfangenen Bilder können auf Ihrem Computer mit angefügtem Memo (Textdaten) gespeichert werden.

  • Seite 178: Grundbedienung Von Image Express Utility 2.0

    1 Schalten Sie den Projektor ein, für den das LAN eingestellt wurde. 2 Klicken Sie unter Windows auf [Start] → [Alle Programme] → [NEC Projector UserSupportware ] → [Image Express Utility 2.0] → [Image Express Utility 2.0], in der Reihenfolge.
  • Seite 179 8. User Supportware 4 Markieren ( ) Sie den Projektor, der verbunden werden soll und klicken Sie auf [Connect]. Wenn der Name des Projektors, der verbunden werden soll, nicht auf der Liste steht oder wenn er ausgeblendet ist, klicken Sie auf [Update]. Click Click Der Bildschirm Ihres Computers wird vom Projektor projeziert.
  • Seite 180 8. User Supportware • Stoppen oder fortsetzen mit der Übertragung von Bildern Die Übertragung des Computerbildschirms zum Projektor kann vorübergehend gestoppt werden und anschließend fortgesetzt werden. 1 Klicken Sie auf das Projektorsymbol ( ) in der Windows-Taskleiste. Ein Pop-up-Menü wird eingeblendet. 2 Klicken Sie auf [Stop Sending].
  • Seite 181 8. User Supportware Konferenzen halten • Konferenzen halten 1 Befolgen Sie die Schritte 1 bis 4 unter „Projektor anschließen“ von „Bilder zum Projektor senden“ (→ Seite 167). Der Bildschirm Ihres Computers wird vom Projektor projeziert. • Veröffentlichen Sie gegenüber den Teilnehmern der Konferenz eine Datei. HINWEIS: Um den Teilnehmern eine Datei zu veröffentlichen, kann die Auswahl nur in den Ordnereinheiten vorgenommen werden.
  • Seite 182 An der Konferenz teilnehmen • An Konferenzen teilnehmen 1 Klicken Sie unter Windows auf [Start] → [Alle Programme] → [NEC Projector User Supportware] → [Image Express Utility 2.0] → [Image Express Utility 2.0 ], in dieser Reihenfolge. Das Fenster „Auswahl der Netzwerkverbindungen“ wird eingeblendet.
  • Seite 183 8. User Supportware 3 Klicken Sie auf den Besprechungsnamen, um teilzunehmen und klicken Sie auf [Connect]. Click Der Computer wird mit der ausgewählten Konferenz verbunden und das Teilnehmerfenster wird eingeblendet. Wenn der Präsentator „An Computer und Projektor senden“ auswählt, wird das vom Projektor projezierte Bild im Teilnehmerfenster angezeigt.
  • Seite 184 8. User Supportware • Speichern empfangener Bilder 1 Klicken Sie im Teilnehmerfenster auf [Memo]. Es wird ein Memoausschnitt angezeigt. Click Memo pane Click 2 Klicken Sie im Teilnehmerfenster auf [Save Image]. Das im Teilnehmerfenster angezeigte Bild wird gespeichert. • Das gespeicherte Bild wird der Memoliste hinzugefügt und es wird ein Miniaturbild angezeigt. •...
  • Seite 185 8. User Supportware • Herunterladen der veröffentlichten Datei 1 Klicken Sie im Teilnehmerfenster auf [File Transfer]. Das Fenster „File Transfer“ wird geöffnet. Click 2 Wählen Sie eine Datei zum Herunterladen aus und klicken Sie auf [Download]. Das Herunterladen beginnt. Der Fortschritt des Herunterladens wird unten links im Fenster angezeigt. 3 Wenn das Herunterladen abgeschlossen ist, klicken Sie im Fenster „File Transfer“...
  • Seite 186 8. User Supportware • Präsentator wechseln Es können drei Einstellungsarten vorgenommen werden, um den Präsentator zu wechseln: „Not Approved“, „Appro- ved“, und „Changing Prohibited“ (diese können nur vom Präsentator ausgewählt werden). Im folgenden Beispiel ist „Not Approved“ ausgewählt. • Klicken Sie im Teilnehmerfenster auf [Become A Presenter]. Sie wechseln vom Teilnehmer zum Präsentator.

  • Seite 187: Den Projektor Für Den Betrieb Ihres Computers Über Ein Netzwerk (Desktop Control Utility 1.0) Verwenden

    über ein Netzwerk zu bedienen. Deshalb muss mit Vorsicht vorgegangen werden, um zu verhindern, dass Dritte den Bildschirm Ihres Computers (wichtige Dokumente) sehen, Dateien kopieren, oder ihn ausschalten können. NEC übernimmt keine Haftung für jegliche Verluste oder Schäden, die aus einem Informationsleck oder Systemfehler herrühren, während Sie Desktop Control Utility 1.0 verwenden.

  • Seite 188: Den Projektor Für Die Bedienung Ihres Computer-Desktopbildschirms Verwenden

    8. User Supportware Den Projektor für die Bedienung Ihres Computer-Desktopbildschirms verwenden WICHTIG: • Deaktivieren Sie unter Windows 7/Windows Vista die Benutzerkontensteuerung, bevor Sie Desktop Control Utility 1.0 verwen- den. Windows Vista hat die Funktion „Benutzerkontensteuerung“, um Ihren Computer zu schützen. Das Benutzerkonten-Bestätigungs- fenster ist u.U.
  • Seite 189 8. User Supportware • Bedienung am Computer 1 Klicken Sie unter Windows auf [Start] → [Alle Programme] → [NEC Projector UserSupportware ] → [Desktop Control Utility 1.0] → [Desktop Control], in der Reihenfolge. Das Fenster „Selection Of Network Connections“ wird eingeblendet.
  • Seite 190 8. User Supportware 3 Geben Sie das Startpasswort von Desktop Control Utility 1.0 ein und klicken Sie auf [OK]. Das Fenster „Current password“ wird eingeblendet. HINWEIS: Die Zeichenkette, die im Passwortfeld angezeigt wird, variiert jedes Mal wenn Desktop Control Utility 1.0 gestartet wird. 4 Schreiben Sie die im Passwortfeld angezeigte Zeichenkette auf.

  • Seite 191: Bedienung Des Projektors (Computer Verbinden)

    8. User Supportware • Bedienung des Projektors (Computer verbinden) 1 Schließen Sie eine im Handel erhältliche USB-Maus an den Projektor an. 2 Schalten Sie den Projektor an. Stellen Sie die LAN-Einstellung des Projektors im Voraus ein. 3 Drücken Sie die Taste SOURCE am Projektorgehäuse. Die Quellenliste wird angezeigt.
  • Seite 192 8. User Supportware 5 Klicken Sie auf [DESKTOP CONTROL UTILITY]. Der Menübildschirm „DESKTOP CONTROL UTILITY“ wird eingeblendet. 6 Klicken Sie auf „ENTRY“. Ein Passworteingabebildschirm wird eingeblendet. 7 Geben Sie das Passwort ein, das Sie bei Schritt 4 von „Bedienung am Computer“ aufgeschrieben haben. •...
  • Seite 193 8. User Supportware 10 Klicken Sie beim Verbindungsziel auf den Computer und anschließend auf [OK]. Der Desktopbildschirm des Computers beim Verbindungsziel wird eingeblendet. • Bedienung des Projektors (Betätigung des Desktopbildschirms) Der angezeigte Desktopbildschirm kann mit einer USB-Maus betätigt werden, die an den Projektor angeschlossen ist. Wenn die Taste EXIT des Projektors oder der Fernbedienung gedrückt wird, während der Desktopbildschirm angezeigt wird, wird eine Hilfsbedienungsleiste unten links im Bildschirm eingeblendet.

  • Seite 194: Bedienung Des Projektors (Trennen Der Kommunikationen)

    8. User Supportware <1> <2> <3> <4> <1> (Abschneidesymbol) ��������Trennt die Kommunikation mit dem Computer� <2> (Umschaltsymbol) ������������Wenn die Markierung zu diesem Symbol hinbewegt wird und die Taste ENTER gedrückt wird, wird der Umschaltsperrstatus eingestellt� Die Umschaltsperre wird beendet, wenn die Markierung zu diesem Symbol hin bewegt wird und die Taste ENTER erneut gedrückt wird�...
  • Seite 195 8. User Supportware • Bedienung des Projektors (Desktop Control Utility 1.0 verlassen) 1 Klicken Sie auf das Projektorsymbol [ ] in der Taskleiste, während der Desktopbildschirm eingeblendet wird. 2 Klicken Sie auf [Exit]. Desktop Control Utility 1.0 wird beendet. 3 Drücken Sie die Taste EXIT am Projektorgehäuse oder auf der Fernbedienung. Der Bildschirm „network menu“...

  • Seite 196: Den Projektor Über Ein Lan Steuern (Pc Control Utility Pro 4)

    LAN“ (→ Seite 138), „Anschluss an ein drahtloses LAN (Optional: NP02LM-Serie)“ (→ Seite 139) und „9 Anwen- dungsmenüs“ (→ Seite 105) Starten Sie PC Control Utility Pro 4 Klicken Sie auf „Start“ → „Alle Programme“ oder „Programme“ → „NEC Projector User Supportware“ → „PC Control Utility Pro 4“ → „PC Control Utility Pro 4“. HINWEIS: •...

  • Seite 197: Umwandlung Von Powerpoint-Dateien In Dias (Viewer Ppt Converter 3.0)

    Wenn Viewer PPT Converter 3.0 installiert wurde, rufen Sie Viewer PPT Converter 3.0 einmal mit Administratorrechten auf. Beenden Sie Viewer PPT Converter 3.0 dann, ohne Bedienvorgänge vorzunehmen. • Starten Klicken Sie in Windows auf [Start] → [Alle Programme] → [NEC Projector User Supportware] → [Viewer PPT Converter 3.0] → [Viewer PPT Converter 3.0]. HINWEIS: Wenn Viewer PPT Converter 3.0 auf einem Computer installiert wird, auf dem auch PowerPoint installiert ist, wird Viewer PPT...
  • Seite 198 8. User Supportware 5. Wählen Sie den USB-Speicher als „Card Drive“ aus und tippen Sie „Index name“ ein. Der Indexname darf maximal acht alphanumerische Zeichen lang sein. 2-Byte-Zeichen und überlange Dateinamen können nicht verwendet werden. 6. Klicken Sie auf „Export“. Es wird eine Bestätigungsmeldung angezeigt.

  • Seite 199: Projektion Ihres Mac-Bildschirmbildes Mit Dem Projektor Über Ein Lan (Image Express Utility 2 For Mac)

    8. User Supportware  Projektion Ihres Mac-Bildschirmbildes mit dem Projektor über ein LAN (Image Express Utility 2 for Mac) Mit Image Express Utility 2 for Mac können Sie das Bildschirmbild von Mac über ein Netzwerk (verkabeltes oder drahtloses LAN) an den Projektor senden. Image Express Utility 2 for Mac läuft auf Mac OS X 10.2.8 oder neuer.

  • Seite 200: Image Express Utility 2 Verwenden

    8. User Supportware Image Express Utility 2 verwenden Anschluss an einen Projektor 1 Bestätigen Sie, dass der Projektor eingeschaltet wurde. 2 Klicken Sie auf den AirPort-Status ( ) in der Macintosh-Menüleiste, und klicken Sie anschließend auf „AirPort einschalten“. Der AirPort-Status ändert sich zu „ “...
  • Seite 201 8. User Supportware 3 Doppelklicken Sie auf das Symbol „Image Express Utility 2“ im Ordner „Image Express Utility 2“. • Bei der ersten Inbetriebnahme wird das Fenster „License Agreement“ eingeblendet. Lesen Sie sich die im Bildschirm eingeblendete Vereinbarung sorgfältig durch, und klicken Sie auf „Ich stimme den Bedingungen der Lizenzvereinbarung zu“...
  • Seite 202 8. User Supportware Stoppen/Neustart der Bildübertragung • Stoppen der Bildübertragung 1 Klicken Sie auf [Tools] in der Menüleiste und klicken Sie auf [Stop Sending]. Die Bildübertragung ist vorübergehend gestoppt. • Neustart der Bildübertragung 1 Klicken Sie auf [Tools] in der Menüleiste und klicken Sie auf [Start Sending]. Die Bildübertragung wird erneut gestartet.

  • Seite 203: Anhang

    9. Anhang 1 Fehlersuche Dieses Kapitel hilft Ihnen bei der Beseitigung von Störungen, die bei der Einrichtung oder während des Betriebes Ihres Projektors auftreten können. Anzeige-Meldungen Netzanzeige (POWER) Anzeige-Zustand Projektor-Zustand Hinweis Die Hauptstromversorgung ist ausgeschaltet – Anzeige blinkt Blau 0,5 Sek� Ein, Der Projektor macht sich einschaltbereit�...

  • Seite 204: Herkömmliche Störungen & Lösungen

    9. Anhang Herkömmliche Störungen & Lösungen (→ „Netz / Status / Lampen-Anzeige“ auf Seite 192.) Störung Überprüfen Sie diese Punkte Schaltet sich nicht ein • Stellen Sie sicher, dass das Netzkabel eingesteckt und die Netztaste am Projektorgehäuse oder auf der Fernbedienung oder aus eingeschaltet ist�...

  • Seite 205: Kein Bild, Oder Das Bild Wird Nicht Richtig Angezeigt

    Display durch eine Funktionstasten-Kombination aktiviert / entaktiviert. Normalerweise wird das externe Display mit der Tastenkombination der „Fn“-Taste und einer der 12 Funktionstasten ein- oder ausgeschaltet. NEC- Laptops verwenden z.B. die Tastenkombination Fn + F3, während Dell-Laptops die Tastenkombination Fn + F8 verwenden, um durch die Auswahlmöglichkeiten des externen Displays zu schalten.

  • Seite 206: Technische Daten

    9. Anhang  Technische Daten Dieser Abschnitt umfasst technische Daten zur Leistung des Projektors. Modell-Nummer P420X/P350X/P350W Optik P420X P350X P350W LCD Schalttafel 0,63 Zoll LCD mit Mikrolinsenanordnung (Bildformat 4:3) 0,59 Zoll LCD mit Mikrolinsenan- ordnung (Bildformat 16:10) Auflösung* 1024 × 768 Pixel (XGA) 1280 ×...
  • Seite 207 Wunsch/Absicht der HDCP-Gemeinde (Digital Content Protection LLC) nicht eingesehen werden können. *5 Ein Bild mit geringerer oder höherer Auflösung als die natürliche Auflösung des Projektors (P420X/P350X: 1024 × 768 / P350W: 1280 × 800) wird mit Advanced AccuBlend angezeigt.

  • Seite 208: Gehäuseabmessungen

    9. Anhang  Gehäuseabmessungen Einheit: mm (zoll) 398 (15,7) 134 (5,3) Linsenmitte Linsenmitte 24 (0,9) 175 (6,9) Öffnungen für die Deckenmontage 200 (7,9)

  • Seite 209: Pinbelegung Des D-Sub Computer-Eingangsanschlusses

    9. Anhang  Pinbelegung des D-Sub COMPUTER-Eingangsanschlusses 15-poliger Mini D-Sub-Anschluss tift-Nr. RGB-Signal (Analog) YCbCr-Signal 11 12 13 14 15 Grün oder Synch.-an-Grün Blau Masse Signalpegel Masse Videosignal: 0,7 Vp-p (Analog) Rote Masse Cr-Masse Synch.-Signal: TTL level Grüne Masse Y-Masse Blaue Masse Cb-Masse Nicht belegt Synch.-Signal-Masse...

  • Seite 210: Liste Kompatibler Eingangssignale

    Signale anzuzeigen, stellen Sie das [BILDFORMAT] auf [16:9] ein. HINWEIS: • Ein Bild mit geringerer oder höherer Auflösung als die natürliche Auflösung des Projektors (P420X/P350X: 1024 × 768 / P350W: 1280 × 800) wird mit Advanced AccuBlend angezeigt. • Sync auf Grün- und Composite Sync-Signale werden nicht unterstützt.

  • Seite 211: Pc-Steuercodes Und Kabelanschlüsse

    9. Anhang  PC-Steuercodes und Kabelanschlüsse PC-Steuercodes Funktion Codedaten POWER ON POWER OFF INPUT SELECT COMPUTER 1 INPUT SELECT COMPUTER 2 INPUT SELECT HDMI INPUT SELECT VIDEO INPUT SELECT S-VIDEO INPUT SELECT VIEWER INPUT SELECT NETWORK INPUT SELECT USB DISPLAY PICTURE MUTE ON PICTURE MUTE OFF SOUND MUTE ON...

  • Seite 212: Checkliste Für Die Fehlersuche

    9. Anhang  Checkliste für die Fehlersuche Bevor Sie Ihren Fachhändler oder einen Kundendienst kontaktieren, sollten Sie zunächst anhand der nachfolgenden Liste prüfen, ob eine Reparatur wirklich erforderlich ist. Beziehen Sie sich auch auf das Kapitel „Fehlersuche“ in Ihrem Bedienungshandbuch. Die nachfolgende Checkliste erleichtert uns die Behebung Ihres Störung erheblich. * Drucken Sie diese und die folgende Seite für die Überprüfung aus.

  • Seite 213: Aufstellungsumgebung

    Notebook  / Tischgerät  Modellnummer des Fernbedienungsgerätes: Natürliche Auflösung: Bildwiederholfrequenz: Video-Adapter: Sonstiges Projektor DVD-Player Videogerät Signalkabel Videorekorder, DVD-Player, Videokamera, Videospiel oder Sonstiges NEC-Norm oder Kabel von einem anderen Hersteller? Modellnummer: Länge: Zoll / m Hersteller: Verteilerverstärker Modellnummer: Modellnummer: Umschalter Modellnummer: Adapter Modellnummer:...

  • Seite 214: Travelcare-Führer

    9. Anhang  TravelCare-Führer TravelCare – eine Serviceleistung für Weltreisende Dieses Produkt ist für „TravelCare“, NEC’s einzigartigen internationalen Garantie- und Reparaturservice, vorgese- hen. Weitere Informationen zu TravelCare finden Sie auf unserer Website (nur auf Englisch). http://www.nec-display.com/dl/en/pj_support/travel_care.html...
  • Seite 215 © NEC Display Solutions, Ltd. 2010–2012 7N951555...

Diese Anleitung auch für:

P350wP420x

Inhaltsverzeichnis
