Objektivrevolver – Parfokalität justieren
Die folgende Prozedur muss nur einmal durch-
laufen werden. Anschliessend verhalten sich
beide Objektive parfokal, das heisst, wenn der
Objektivrevolver gedreht wird, bleibt die Probe
weiterhin im Fokus.
Diese Prozedur muss wiederholt werden, wenn
Sie eines der beiden Objektive durch ein ande-
res ersetzen.
Das folgende Beispiel geht von der Kombination
1× und 2× Planapo aus. Wenn Sie eine andere
Objektivkombination verwenden, ersetzen Sie
in der Beschreibung das 2×-Objektiv durch
dasjenige mit der stärkeren Vergrößerung.
Vorbereitung
Öffnen Sie die Irisblende.
★
Stellen Sie die Dioptrienkorrektur der
★
Okulare auf „0".
Leica M-Serie
Justierung
1. Drehen Sie das 2×-Objektiv in den Strah-
lengang und stellen Sie es auf die geringste
Vergrößerung.
2. Stellen Sie auf die Probe scharf.
3. Drehen Sie das 1×- Objektiv in den Strah-
lengang.
4. Drehen Sie das Objektiv am Gewinde in
beide Richtungen, bis die Probe scharf
erscheint
5. Schwenken Sie zum 2×-Objektiv.
6. Wählen Sie die stärkste Vergrößerung und
fokussieren Sie nach, bis die Probe absolut
scharf erscheint.
Gebrauchsanweisung
7. Schwenken Sie zum 1×-Objektiv.
8. Drehen Sie das Objektiv am Gewinde in
beide Richtungen, bis die Probe absolut
scharf erscheint.
Kontrollieren Sie nun durch Zoomen, ob sich
das Objektiv parfokal verhält. Wiederholen Sie
die Kontrolle mit dem anderen Objektiv. Wenn
die Parfokalität nicht gegeben ist, wiederholen
Sie die Prozedur.

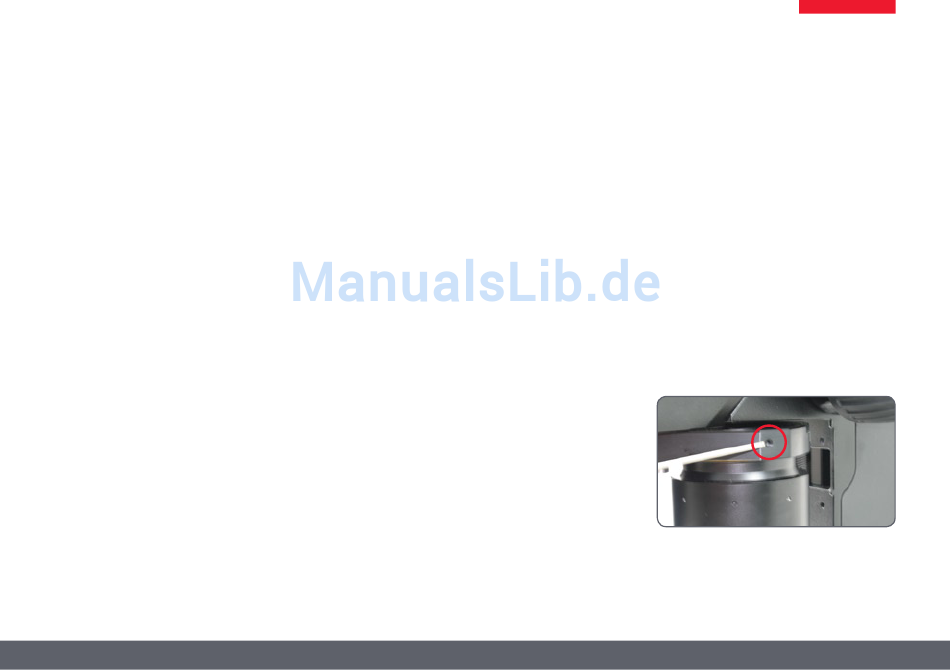

9. Ziehen Sie die Feststellschrauben an.
