Wichtige Hinweise Symbole und ihre Bedeutung Gefahrenhinweise sind grau hinterlegt Dieses Warnsymbol weist am Gerät auf Oberflächen hin, die während des Be- und mit einem Warndreieck triebes heiß sind. kennzeichnet. Direkte Berührung ist zu vermeiden, es besteht Verbrennungsgefahr. Hinweise, d. h. wichtige Informationen für den Die CEKennzeichnung zeigt, dass das Anwender sind grau hinterlegt und mit Produkt einer oder mehreren geltenden...

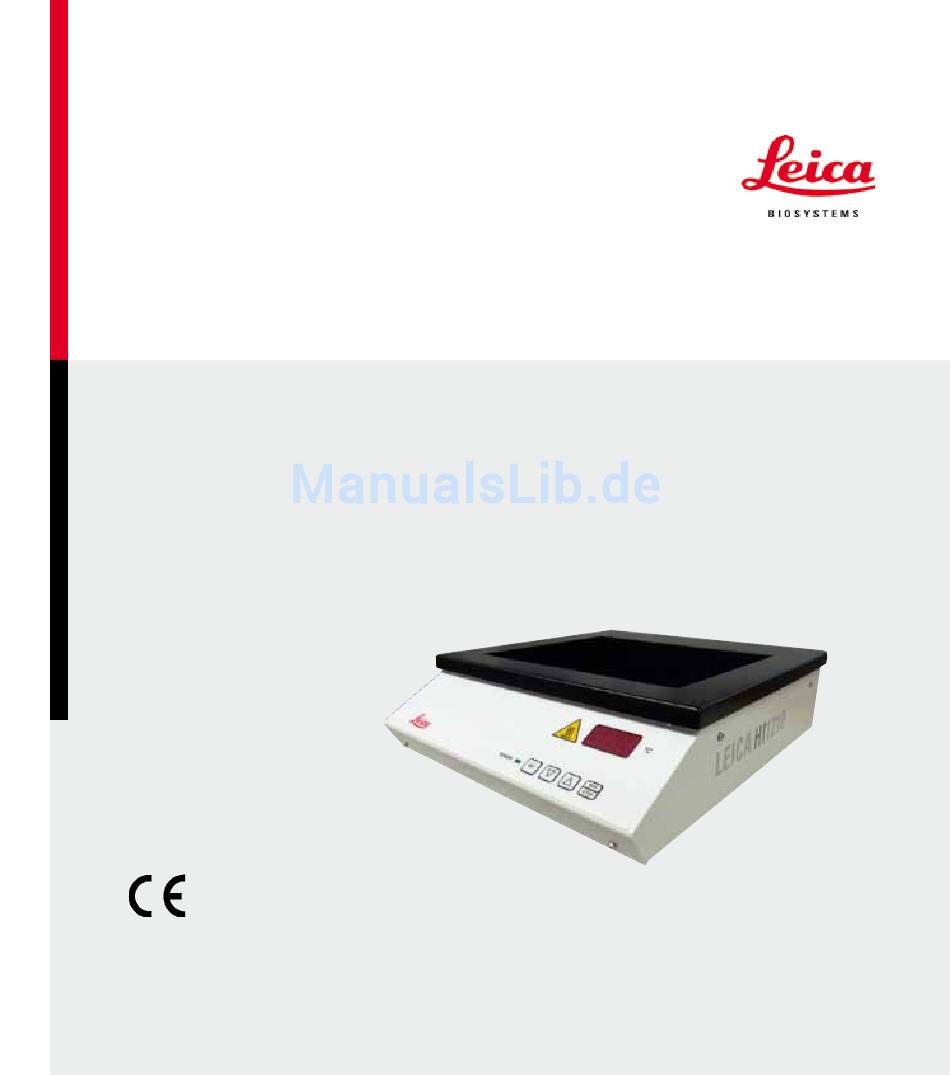

Rückseite des Gerätes befestigt. hat und mit allen technischen Details des Gerätes vertraut ist. Bestimmungsgemäße Verwendung Das Leica HI1210 ist ein Paraffinstreckbad zum Strecken und Trocknen geschnittener Gewebe proben für alle Bereiche der biomedizinischen Forschung und Routinediagnostik. Es darf nur von Leica Biosystems Nussloch GmbH für den...
Sicherheit Sicherheitshinweise • Beachten Sie unbedingt die Sicherheits- und Gefahrenhinweise in diesem Kapitel. • Lesen Sie diese auch, wenn Sie bereits mit der Handhabung und dem Gebrauch eines Leica- Gerätes vertraut sind. • Die Schutzeinrichtungen an Gerät und Zubehör dürfen weder entfernt noch verändert wer- den.
Sicherheitshinweise (Fortsetzung) • Zur einwandfreien Bedienung des Gerätes ist es unabdingbar, vor Einschalten des Gerätes die Gebrauchsanweisung zu lesen und sich mit den technischen Details vertraut zu machen. • Versichern Sie sich vor Anschließen des Gerätes an die Netzspannung, dass die elektrischen Anschlusswerte des Labors mit den Angaben auf dem Typenschild übereinstimmen.
Gerätekomponenten und Spezifikationen Technische Daten Nennspannung: Zwei nicht veränderbare Einstellungen ab Werk: 100120 VAC + 10 % 230240 VAC + 10 % Nennfrequenz: 50/60 Hz Nennleistung: 350 VA Hauptsicherung: 2 Schmelzsicherungen, 5x20 mm, ULzertifiziert Für 100120 V: 5x20 mm, 2x T 5A L250 VAC Für 230240 V: 5x20 mm, 2x T 2,5A L250 VAC Abmessungen: 350x310x100 mm...
Inbetriebnahme Standortbedingungen • Bei der Installation des Netzkabels ist stets darauf zu achten, dass dieses zu keinem Zeitpunkt an den beheizten Geräteoberflächen anliegen kann. • Die Netzsteckdose, an der das Gerät angeschlossen wird, muss sich in der Nähe des Gerätes befinden und leicht zugänglich sein.
Inbetriebnahme Auspacken und Aufstellen des HI 1210 (Fortsetzung) Zubehör entnehmen und das Gerät vorsichtig aus Das Gerät mit einer Hand festhalten, beide dem Karton heben (Abb. Schaumstoffteile abziehen (Abb. 5) und die Schutzhülle abnehmen. Abb. 4 Abb. 5 Netzanschluss herstellen • Vor Anschluss des Netzkabels prüfen, ob der Netzschalter (3) an der Rückseite des Gerätes (Abb.
Bedienung Bedienfelder am Gerät POWER LED Leuchtet auf, wenn das Gerät mit dem Hauptschalter eingeschaltet wurde. Zeigt die eingestellte SollTemperatur Stelltaste Temperatur verringern. Stelltaste Temperatur erhöhen. RUN/STOP Gerät Ein oder Auschalten. 10 = Display Abb. 7 Einschalten des Gerätes • Vor dem Einschalten des Gerätes, das Wasserbad mit einer ausreichenden Menge destil liertem Wasser befüllen.
Bedienung Einstellen der Temperatur • Durch Betätigung der RUN/STOPTaste auf dem Frontpanel wird die Temperatur des Gerätes auf den zuletzt gespeicherten Sollwert gebracht. Die angezeigte Temperatur entspricht dem aktuellen IstWert. • Die eingestellte SollTemperatur wird im Display (Abb. 7, 10) angezeigt. • Zum Einstellen der gewünschten Temperatur die entsprechende Stelltaste (Abb.
Reinigung und Wartung Reinigen des Gerätes • Vor der Reinigung das Gerät am Hauptschalter (Abb. 6, 3) ausschalten und vom Netz trennen. • Das Gerät hat keine seitlichen Kühlschlitze und ein durchgehendes Frontpanel und somit glatte, leicht zu reinigende Oberflächen. • Sämtliche Oberflächenmaterialien sind widerstandsfähig gegen gängige Laborreinigungs...
Gewährleistung und Service Gewährleistung Leica Biosystems Nussloch GmbH steht dafür ein, dass das gelieferte Vertragsprodukt einer umfassenden Qualitätskontrolle nach den Leica hausinternen Prüfungsmaßstäben unterzogen wurde, und dass das Pro dukt nicht mit Mängeln behaftet ist und alle zugesicherten technischen Spezifikationen und/oder vereinbarten Eigenschaften aufweist.
Seite 16
Notizen Gebrauchsanweisung 3v2 RevE – 02/2013...
