Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 885 / 835 / 815
Wichtig: Bevor Sie mit dem folgenden Vorgang beginnen,
entfernen Sie die Befestigungsschrauben von der
Konsolenhalterung und die hintere Abdeckung vom Bedienpult.
Zur Entfernung der Abdeckung verwenden Sie Ihre Fingernägel,
um sie am unteren Rand aufzustemmen. Klappen Sie die
Abdeckung anschließend auf und heraus, wie in der folgenden
Abbildung dargestellt.

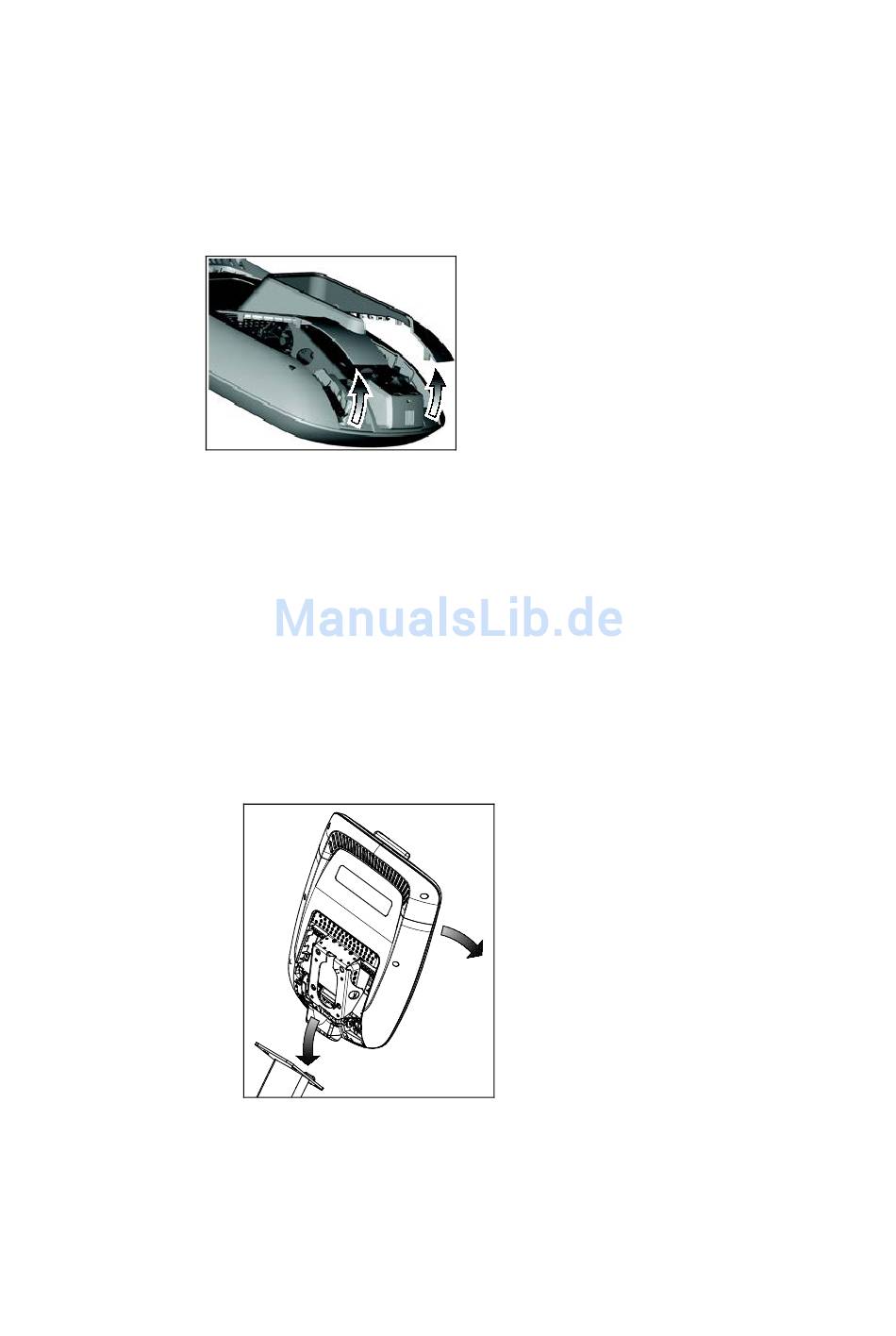

Abbildung 22: Entfernen der Abdeckung von der P80-Konsole
Den Kabelsatz einziehen:
1.
2. Positionieren Sie die Konsole über der Konsolenhalterung.
3. Legen Sie die Konsole so auf die Konsolenhalterung, dass
4. Neigen Sie die Konsole nach vorn, bis es nicht mehr
Achten Sie darauf, dass die einzelnen Kabel so weit wie
möglich durch die Öffnung in der Mitte der
Konsolenhalterung auf der Basiseinheit gezogen werden.
sich die Aussparung im unteren Teil der Rückplatte auf
dem rechteckigen Haken im unteren Teil der
Konsolenhalterung befindet, wie in der folgenden
Abbildung dargestellt.
Abbildung 23: Positionieren der Konsole an der Basiseinheit
weiter geht. Halten Sie mit einer Hand die Konsole in
dieser Position fest bzw. überlassen Sie das einer zweiten
Person.
