Montage des EFX
11. Stecken Sie das Kabel, wie in der folgenden Abbildung
Anschluss ...
Das Konsolennetzkabel (rot
und schwarz,
Einzelanschlussadern)
Das Fernsehkabel (schwarz
und rund)
Das Ethernet-Kabel (schwarz
und flach)
und Tabelle dargestellt, in den passenden Anschluss in
der Basiseinheit des EFX.
Wichtig: Installieren Sie das Koaxialkabel mit einem
Drehmomentschlüssel, ohne dabei 0,9 Nm (8 lb-in)
Drehmoment zu übersteigen. Wenn Sie keinen
Drehmomentschlüssel zur Verfügung haben, installieren Sie
das Koaxialkabel mit einem normalen Schraubenschlüssel und
ziehen Sie es mit einer ¼-Drehung fest an. Sie können an der
Innenmutter einen Schraubenschlüssel verwenden, um die
Verschraubung richtig anzuziehen.

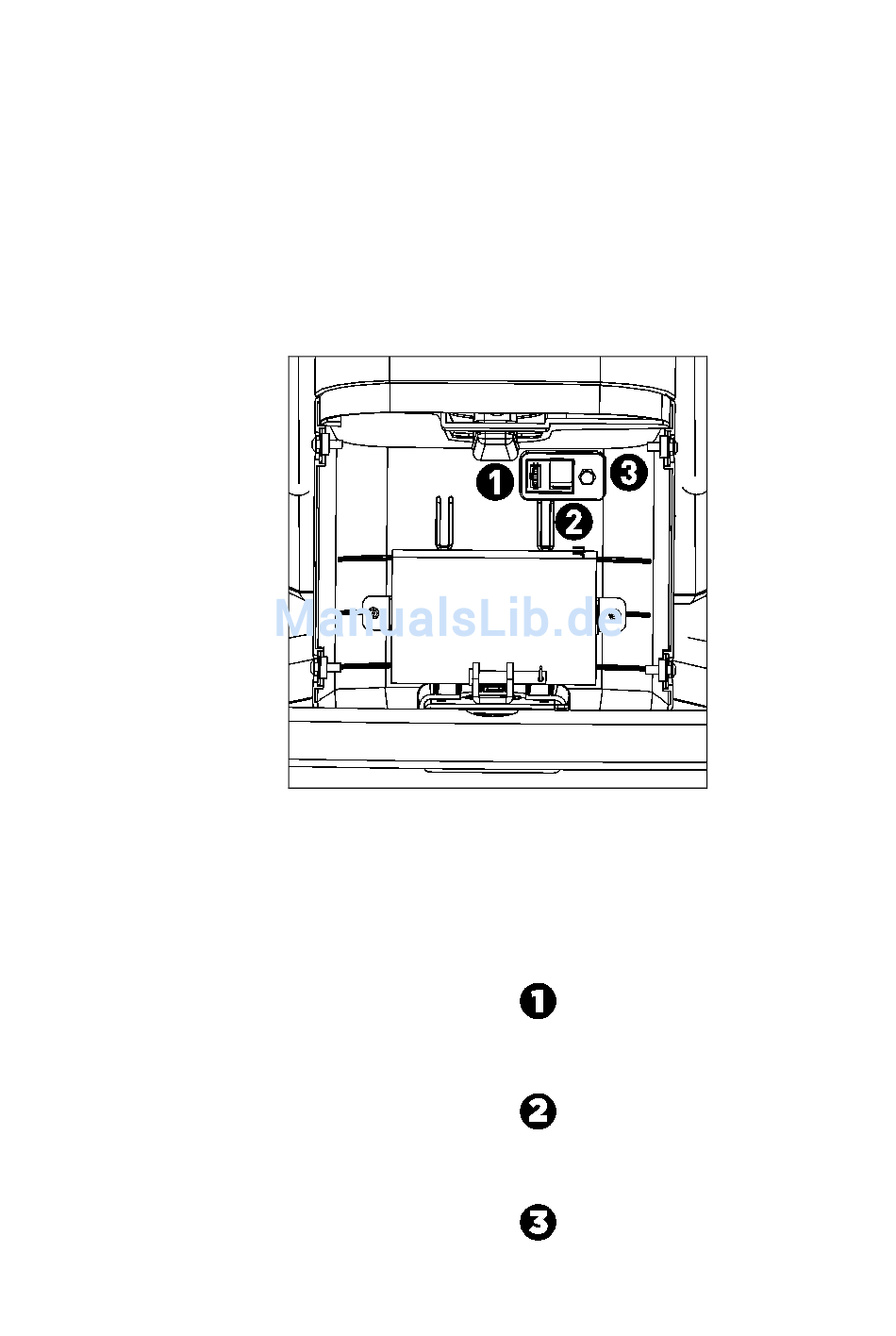

Abbildung 6: Anschlussstellen für Kabel im Inneren der
EFX-Basis
An ...
Den Stromanschluss auf dem
Buchsenfeld
Den Koaxial-Steckverbinder auf dem
Buchsenfeld
Den achtpoligen Modularstecker auf
dem Buchsenfeld
23
