Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 885 / 835 / 815
2. Zur Befestigung der oberen Haltegriffe des Gehäuses
3. Bringen Sie die Haltegriffe an die Verbindungsarme mit
legen Sie eine Schlitzscheibe und eine
⁵₁₆-Zoll-Unterlegscheibe auf jede der sechs
Zylinderschrauben mit Innensechskant und stecken
anschließend drei der Schrauben durch jeden Halter für
den Haltegriff. Das Befestigungsmaterial mit einem
¼-Zoll-Inbusschlüssel vollständig festziehen.

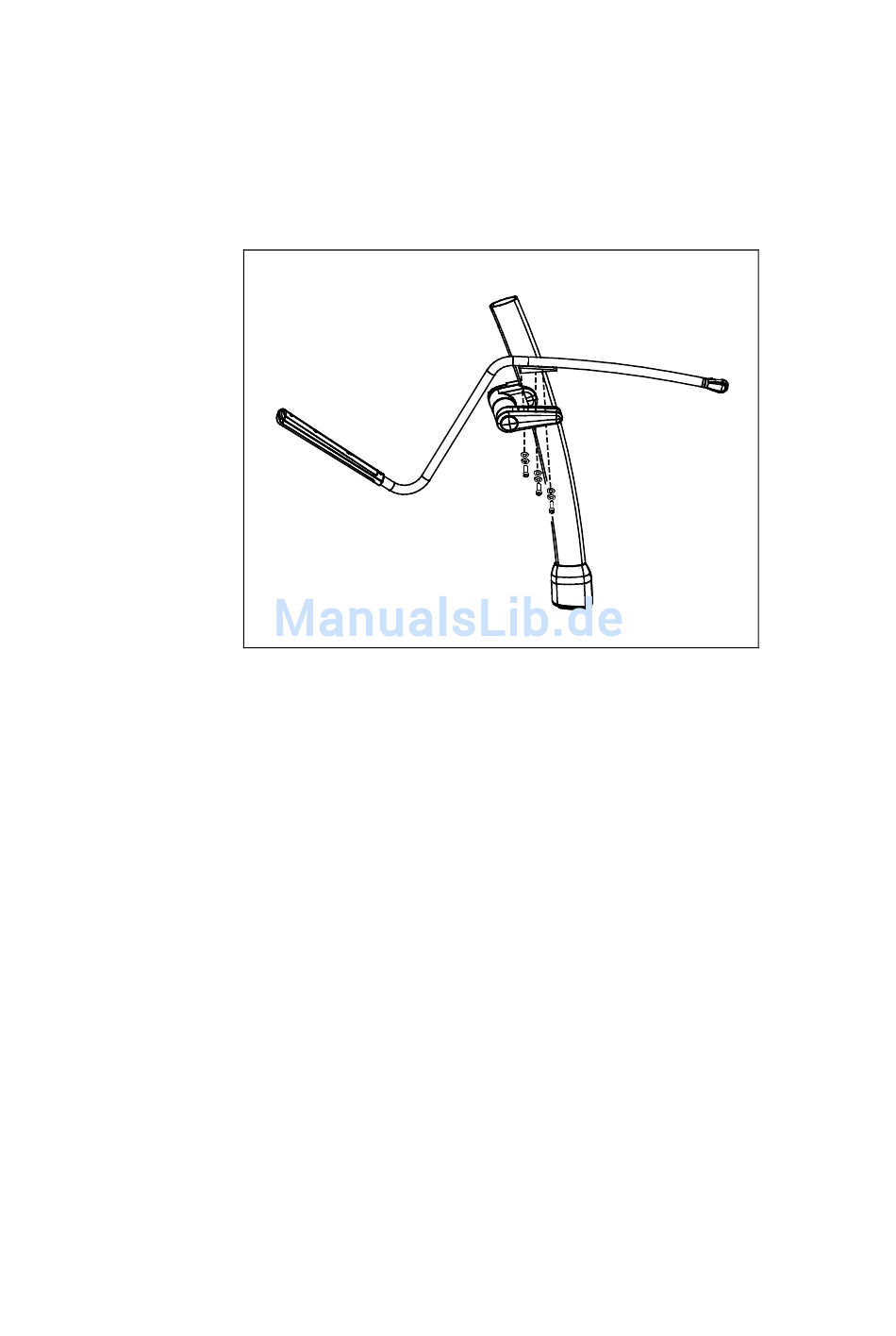

Abbildung 16: Anbringen des Oberkörperhaltegriffs
(Detailansicht)
Wichtig: Installieren Sie im folgenden Schritt die
Befestigungselemente in der dargestellten Reihenfolge. Die
Hülse gleitet in den Verbindungsarm. Die Schraubenköpfe
verbleiben auf der Rampenseite des Verbindungsarms.
zwei Sechskantschrauben, zwei Hülsen und vier
³₈-Zoll-Unterlegscheiben an.
Hinweis: Sie können die Installation einfacher gestalten,
indem Sie vor dem Anbringen der Haltegriffe das
entsprechende Fußpedal auf der Rampe nach oben
schieben.
