Montage des EFX
4. Das Befestigungsmaterial mit einem
5. Richten Sie die ausgeschnittene Seite der
Die vertikalen Trägerabdeckungen und
Schwenkarmverschlusskappen anbringen:
1.
2. Die Vorsprünge auf der äußeren Abdeckung an den
3. Drücken Sie auf beide Abdeckungen, sodass die
4. Befestigen Sie die vertikalen Trägerabdeckungen mit zwei
⁹₁₆-Zoll-Inbusschlüssel vollständig festziehen.

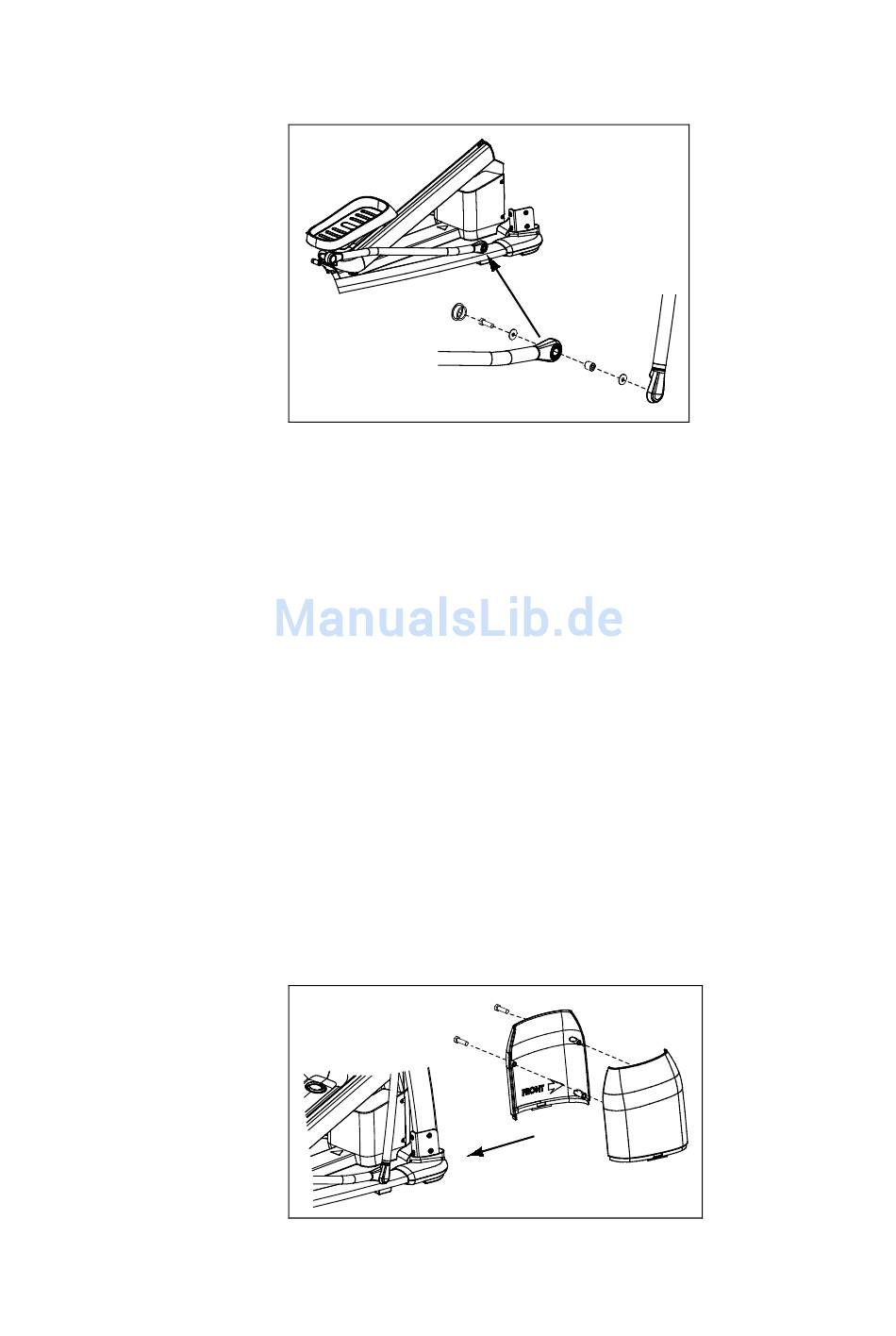

Abbildung 17: Verbindungsarmbefestigung
Verschlusskappe des Verbindungsarms an seinem
Befestigungsloch aus. Drücken Sie auf die Kappe, bis sie
einrastet.
Positionieren Sie je eine innere und eine äußere vertikale
Trägerabdeckung um einen der vertikalen Träger und
richten Sie sie so aus, dass die Pfeile auf ihrer inneren
Oberfläche zur Vorderseite des Geräts zeigen.
Schraubenlöchern der inneren Abdeckung ausrichten.
Vorsprünge mit den Schraubenlöchern fest verbunden
sind.
Schneidschrauben.
Abbildung 18: Anbringen der vertikalen Trägerabdeckung
(hier rechte Abdeckung)
