Montage und Instandhaltung von Elliptical Fitness Crosstrainers EFX 885 / 835 / 815
4. Wiederholen Sie die Arbeitsschritte 2-4, um den rechten
5. Entfernen Sie mit einem ³₁₆-Zoll-Inbuswinkelschlüssel die
6. Entfernen Sie das Klebeband oben auf dem linken
7. Schieben Sie eines der Kabel, das Sie installieren möchten,
8. Ziehen Sie das Kabelende durch die Öffnung knapp hinter
9. Machen Sie das Ende mit Nase des modularen
10. Schieben Sie die Schnelltrennungsklemme am
vertikalen Träger anzubringen.
vier ¹₄-Zoll x ³₄-Zoll-Rundkopfschrauben, die die mittlere
Basisabdeckung aus Kunststoff festhalten.
vertikalen Träger.
durch den vertikalen Träger nach unten, dann längs der
Innenseite der Fußstütze und durch das mittlere
Rahmenelement zurück. Die folgende Abbildung zeigt den
allgemeinen Kabelverlauf.

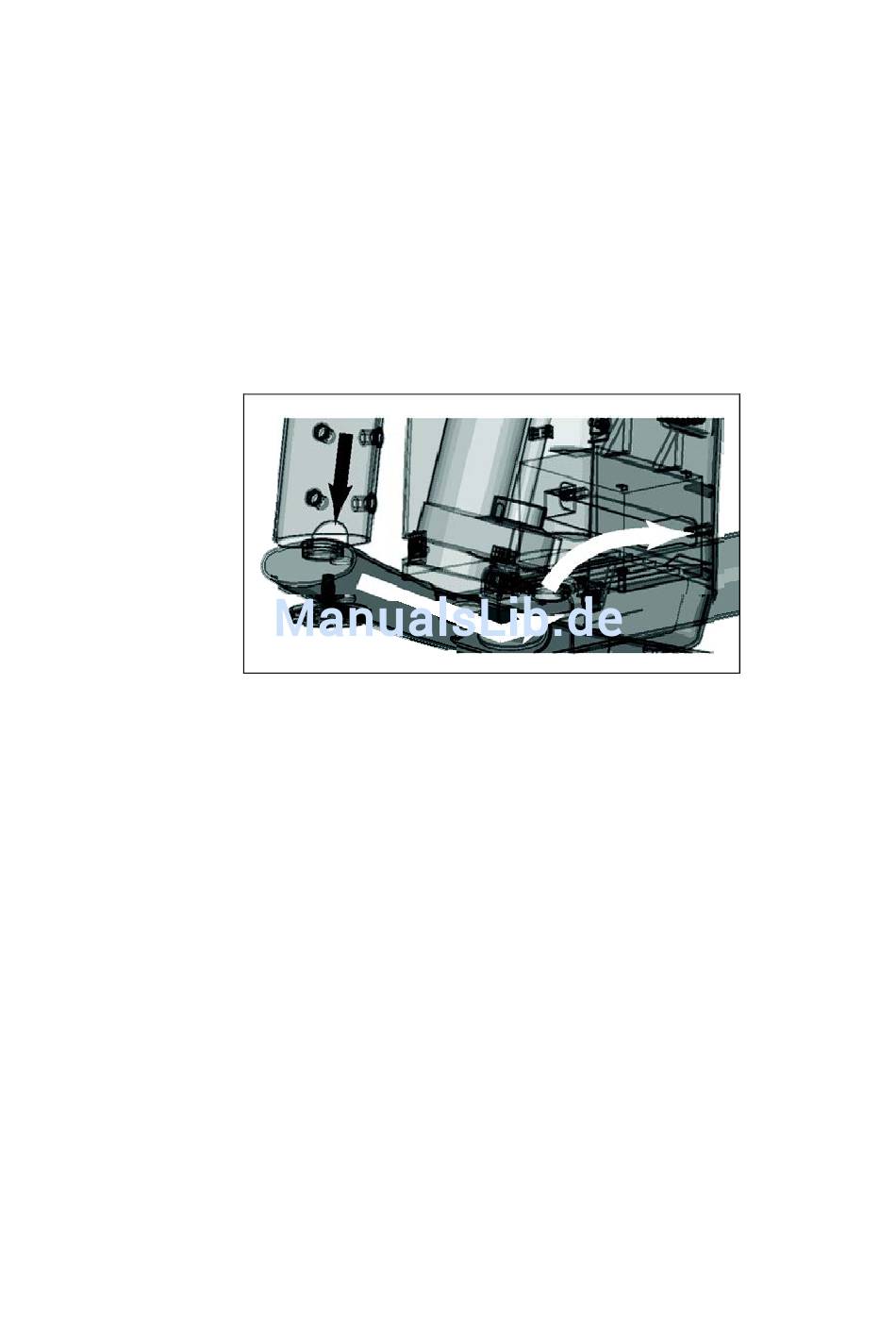

Abbildung 5: EFX Kabelverlauf
dem Lift-Motor nach oben, wie in der Abbildung oben
gezeigt.
Steck-Kopplers ausfindig. Lassen Sie dieses Ende des
Kopplers in die quadratische Öffnung des Buchsenfelds
einrasten.
Erdungskabel des Netzkabels über die Erdungsklemme
am Geräterahmen.
