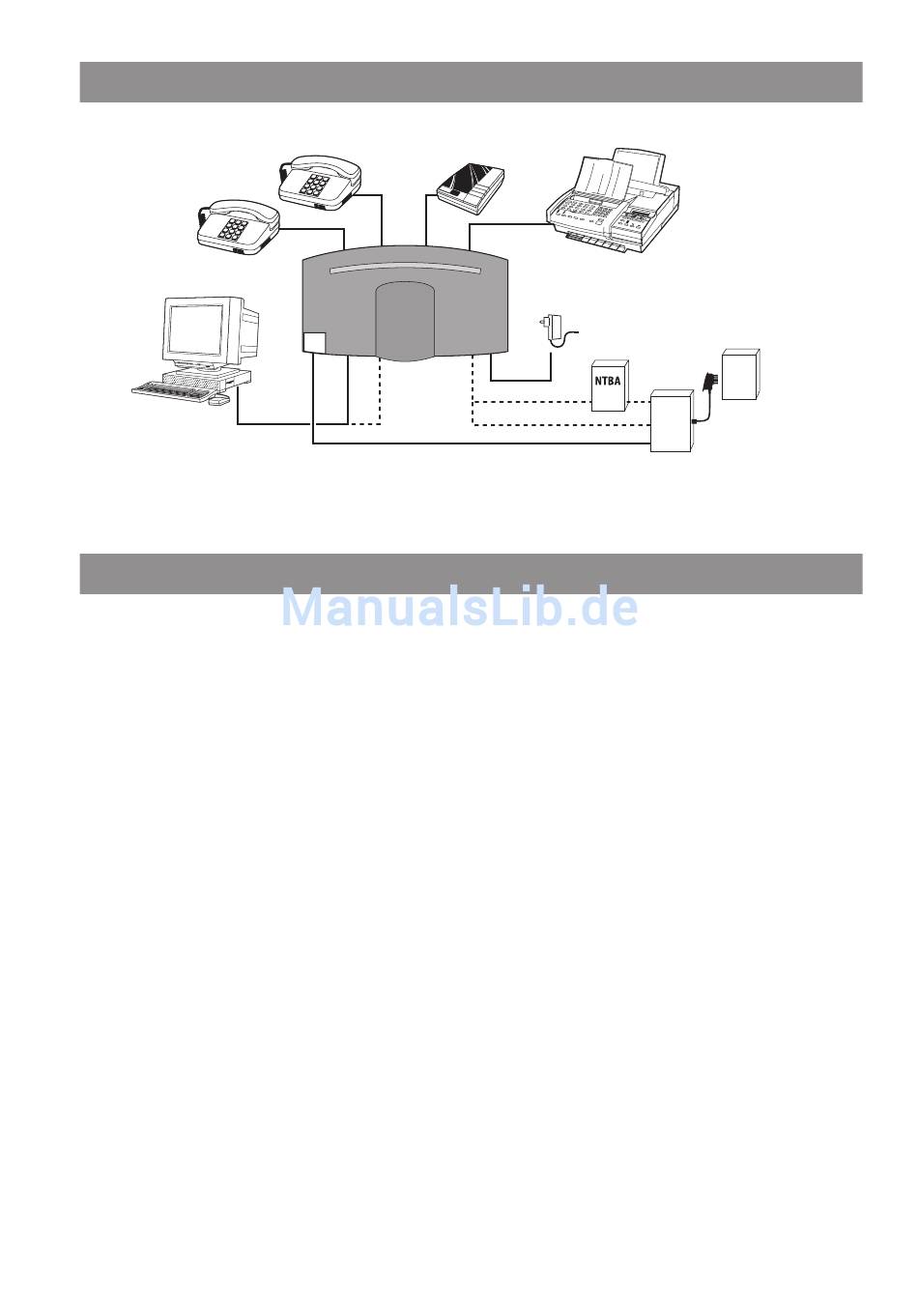

Im Überblick
Anschlüsse
Analoge
Endgeräte
PC
Hinweis: Der Festnetzanschluss kann wie in der Skizze dargestellt wahlweise an analogen oder ISDN-
Anschlüssen erfolgen.
Bedeutung der Leuchtdioden
Die Leuchtdioden an der Oberseite der OpenCom X32 haben folgende Bedeutung:
•
(grün) blinkt: Die Stromversorgung ist vorhanden aber das DSL-Modem konnte sich
Power/DSL
noch nicht synchronisieren.
(grün) leuchtet: Die Stromversorgung ist vorhanden und das DSL-Modem hat sich
Power/DSL
erfolgreich synchronisiert.
•
(grün) leuchtet: Es sind Verbindungsdaten gespeichert.
Call-Info
(grün) blinkt: Überlaufwarnung bei mehr als 400 gespeicherten Datensätzen.
Call-Info
•
(rot) blinkt: Es sind Nachrichten vorhanden (z. B. SMS).
Message
•
(grün) blinkt: Es wurde noch kein Internetzugang konfiguriert.
Internet
(grün) leuchtet: Der Router hat Verbindung zum Internet.
Internet
•
(grün) leuchtet : Es besteht eine Verbindung zum angeschlossenen PC;
LAN
LAN
(grün) flackert: Zwischen dem Router und dem angeschlossenen PC werden Daten übertra-
gen.
•
(grün) leuchtet: Die USB-Schnittstelle zum angeschlossenen PC ist belegt;
USB
(grün) flackert: Es werden Daten zum angeschlossenen PC übertragen.
USB
•
VoIP
(grün) leuchtet: Anmeldung bei mindestens einem SIP-Registrar erfolgreich.
(grün) blinkt: Aktive VoIP-Verbindung.
VoIP
•
(grün) bei Anschluss an ISDN leuchtet: Ein B-Kanal ist belegt.
Festnetz
(grün) bei Anschluss an analoges Netz leuchtet: Die Leitung ist belegt.
Festnetz
(grün) bei Anschluss an ISDN blinkt: Beide B-Kanäle sind belegt.
Festnetz
Anrufbeantworter
OpenCom X32
OpenCom X32
OpenCom X32
DSL
U-R2
LAN
USB
ISDN/
analog
Gruppe 3-Fax
230 V ~
wahlweise betreibbar
Splitter
TAE
1
