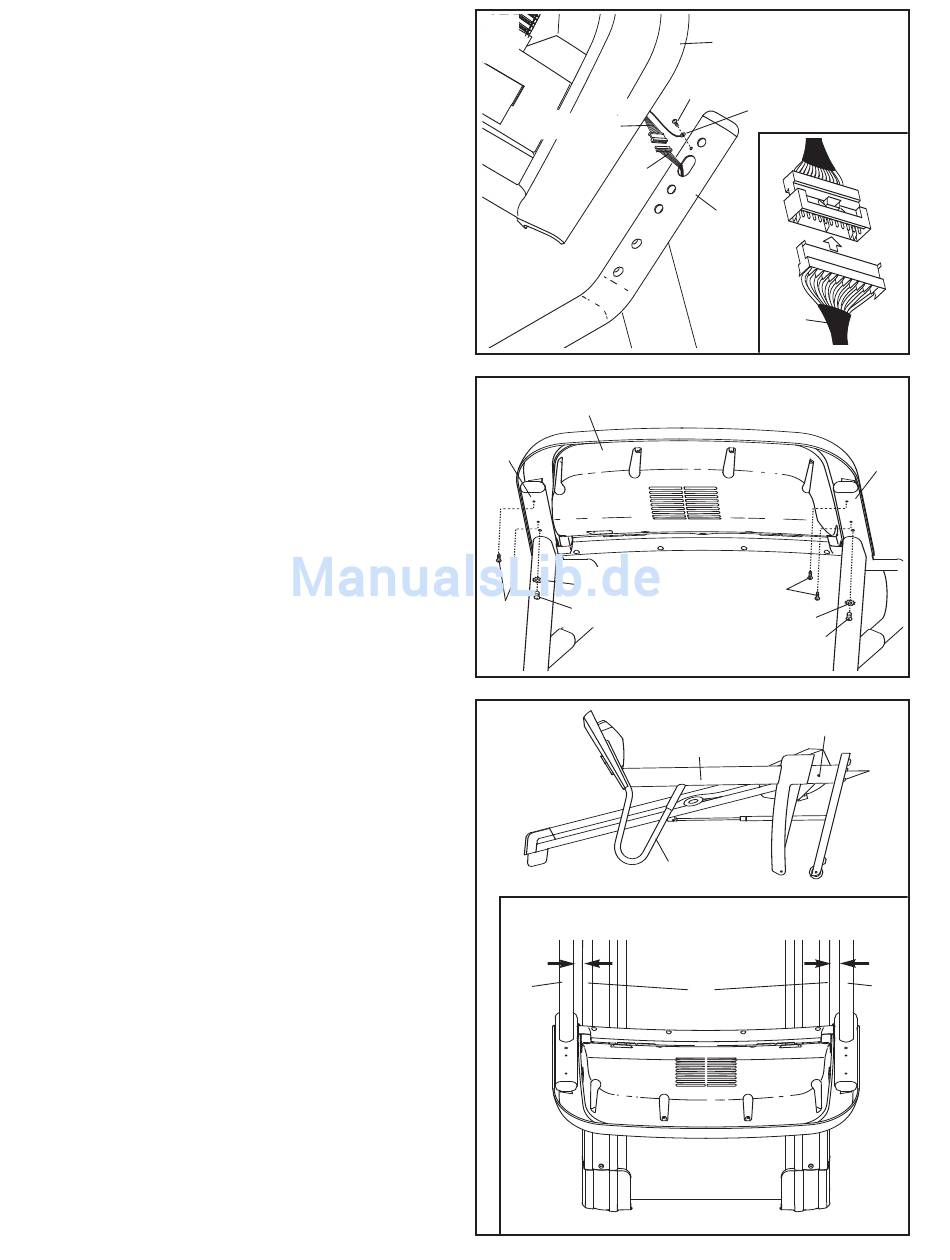

11. Befestigen Sie das Erdleitungskabel an der
Computerbasis (26) mit einer silbernen Erdlei-
tungsschraube (27) an der rechten Griffstange
(11).
Schließen Sie den Kabelbaum an der Computer-
basis (26) wie in der Zeichnung dargestellt an
das Pfostenkabel (28) an. Wichtig: Wenn die
Anschlüsse richtig ausgerichtet sind, lassen
sie sich leicht zusammenstecken. Sind die
Anschlüsse nicht richtig ausgerichtet, kann
der Computer beschädigt werden, wenn der
Strom eingeschaltet wird.
Schieben Sie die Anschlußteilen und jeglichen
Kabelüberschuss in die Computerbasis (26) hi-
nein.
12. Befestigen Sie die Computerbasis (26) mit vier
3/4" Schrauben (2) an den Griffstangen (11, 18);
ziehen Sie die Schrauben jedoch noch nicht
fest. Drehen Sie zunächst die beiden Computer-
schrauben (22) mit zwei 1/4" Zahnscheiben (21)
in die Griffstangen und in die Computerbasis ein.
Dann ziehen Sie die vier Schrauben fest.
13. Senken Sie die Pfosten (31, 36) wie dargestellt.
Siehe Nebenzeichnung. Schieben Sie die
Pfosten (31, 36) zur Seite, sodass der Rahmen
(74) des Lauftrainers mittig zwischen den
Pfosten steht.
Ziehen Sie die Pfostenschrauben (40) und die
Rahmenschrauben (32) auf beiden Seiten des
Lauftrainers fest an. Ziehen Sie die Rahmen-
schrauben jedoch nicht zu fest an.
11
Kabelbaum
28
12
Vorderansicht
26
11
21
2
22
13
Seitenansicht
36
11
26
27
Erdleitungskabel
11
28
2
21
22
32
31, 36
11, 18
Draufsicht
74
18
40
31
