Pro-Form 450 CX Bedienungsanleitung Seite 10

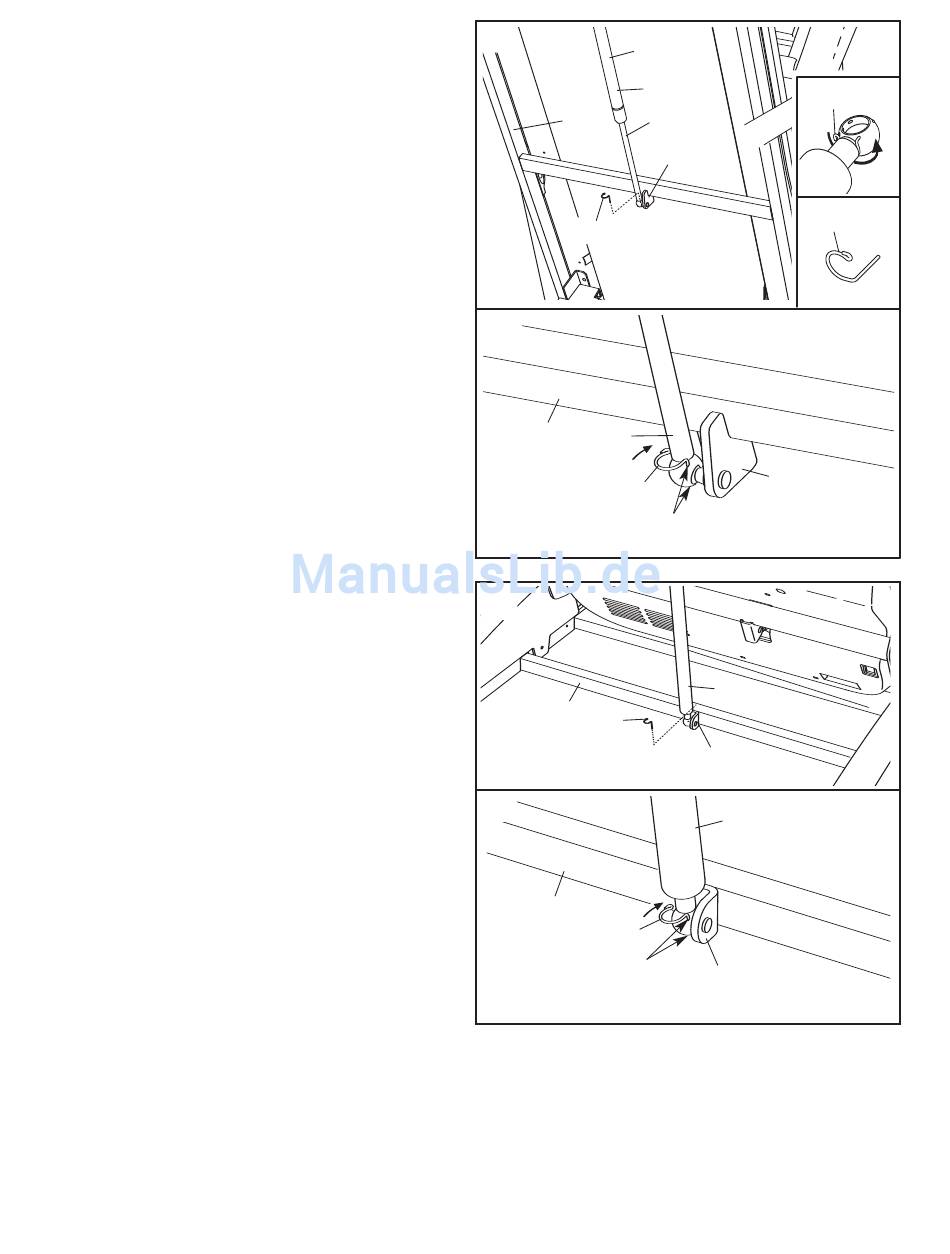

9. Lassen Sie eine zweite Person den Rahmen (74)
des Lauftrainers festhalten.
Suchen Sie die Gasdruckfeder (112) heraus.
Beachten Sie, dass die Gasdruckfeder ein
Kolben- und ein Zylinderende hat. Sehen Sie
sich die beiden kleinen Nebenzeichnungen an.
Suchen Sie den Federklipp (105) am
Kolbenende der Gasdruckfeder. Drücken Sie mit
dem Fingernagel oder einem flachen Schrauben-
dreher auf das Ende des Federklipps, um ihn zu
lösen. Drehen Sie den Klipp und ziehen Sie ihn
dann aus der Gasdruckfeder heraus. Verlieren
Sie den Klipp nicht. Anmerkung: Es sind
Ersatz-Federklipps beigefügt.
Als nächstes halten Sie das Kolbenende der
Gasdruckfeder (112) dicht an den Halter in der
Mitte des Rahmens (74). Drücken Sie das Ende
der Gasdruckfeder so weit wie möglich auf die
Kugel am Halter.
Siehe Zeichnung 9a. Setzen Sie den Federklipp
(105) in die beiden angegebenen, kleinen Öff-
nungen am Kolbenende der Gasdruckfeder
(112). Dann drehen Sie den Federklipp, bis er
auf der Gasdruckfeder einschnappt.
10.Kippen Sie das Zylinderende der Gasdruckfeder
(112) wie dargestellt nach unten. Entfernen Sie
den Federklipp (105) vom Ende der Gasdruck-
feder.
Als nächstes richten Sie das Zylinderende der
Gasdruckfeder (112) am Halter in der Mitte der
Basis (48) aus. Drücken Sie das Ende der
Gasdruckfeder auf die Kugel am Halter.
Anmerkung: Sie müssen möglicherweise den
Rahmen (nicht dargestellt) leicht nach vorn oder
hinten kippen, um das Ende der Gasdruckfeder
an der Kugel auszurichten.
Siehe Zeichnung 10a. Setzen Sie den Federklipp
(105) in die beiden kleinen Öffnungen in der
Gasdruckfeder (112) ein. Dann drehen Sie den
Federklipp, bis er auf der Gasdruckfeder ein-
schnappt.
Stellen Sie mit der Unterstützung einer zweiten
Person den Rahmen auf den Boden (nicht dar-
gestellt).
9
Zylinder
112
74
105
9a
74
112
105
Öffnungen
10
48
105
10a
48
105
Öffnungen
10
105
Kolben
Halter
105
Halter
112
Halter
112
Halter
