Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
4. GERÄTEBESCHREIBUNG

4.1 Features

Kompakter DMX-Controller
192 Steuerkanäle für 12 Projektoren mit je 16 DMX Kanälen • 6 Chaser mit bis zu 240 Szenen
programmierbar • 8 Preset Scenes • Kopierfunktion der Programme und Records • Blackout-Funktion •
Musiksteuerung über eingebautes Mikrofon • 19"-Einbaumaße mit 3 Höheneinheiten
4.2 Geräteübersicht

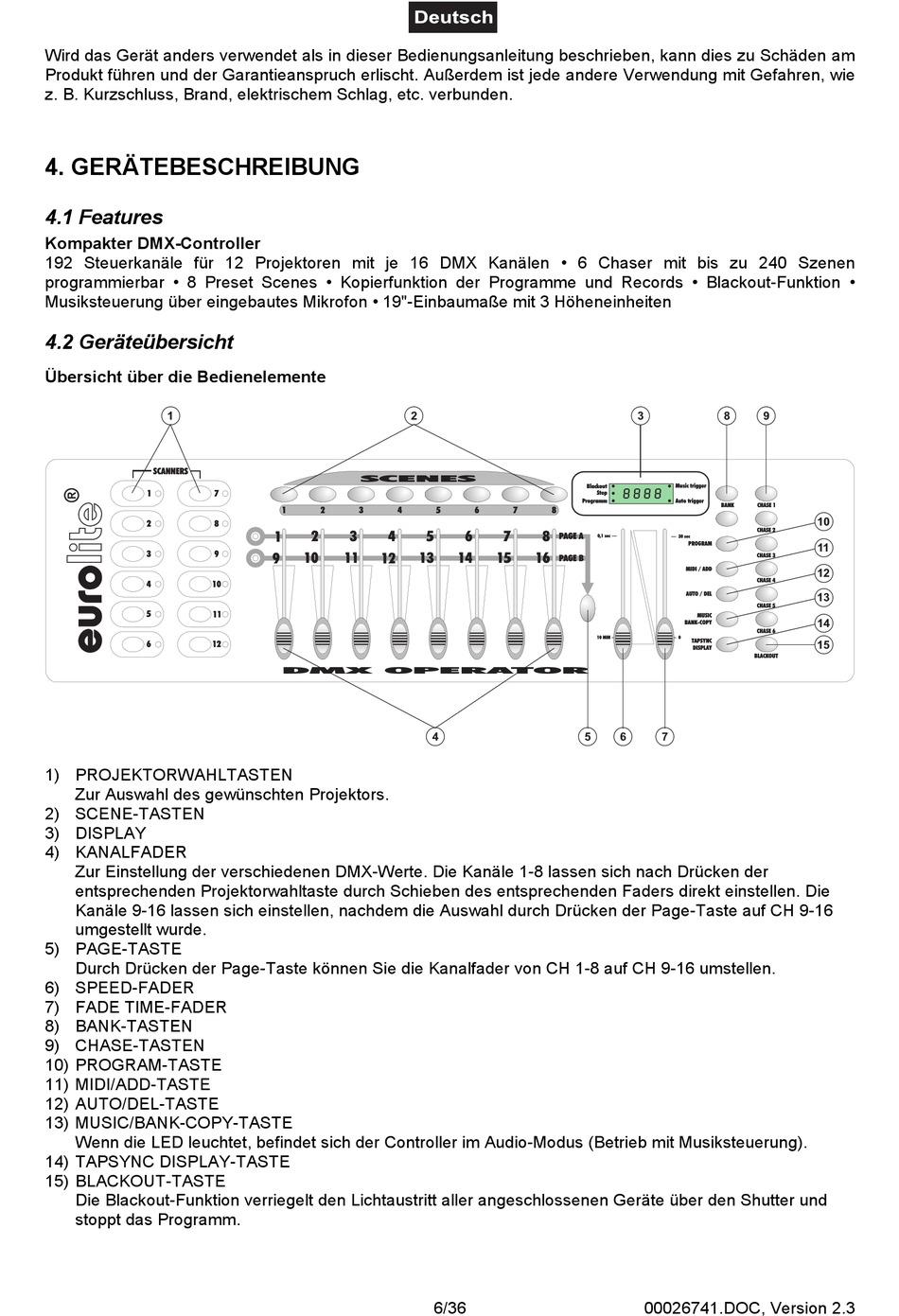

Übersicht über die Bedienelemente
1
SCANNERS
1 7
2 8
3 9
4 10
5 11
6 12
1) PROJEKTORWAHLTASTEN
Zur Auswahl des gewünschten Projektors.
2) SCENE-TASTEN
3) DISPLAY
4) KANALFADER
Zur Einstellung der verschiedenen DMX-Werte. Die Kanäle 1-8 lassen sich nach Drücken der
entsprechenden Projektorwahltaste durch Schieben des entsprechenden Faders direkt einstellen. Die
Kanäle 9-16 lassen sich einstellen, nachdem die Auswahl durch Drücken der Page-Taste auf CH 9-16
umgestellt wurde.
5) PAGE-TASTE
Durch Drücken der Page-Taste können Sie die Kanalfader von CH 1-8 auf CH 9-16 umstellen.
6) SPEED-FADER
7) FADE TIME-FADER
8) BANK-TASTEN
9) CHASE-TASTEN
10) PROGRAM-TASTE
11) MIDI/ADD-TASTE
12) AUTO/DEL-TASTE
13) MUSIC/BANK-COPY-TASTE
Wenn die LED leuchtet, befindet sich der Controller im Audio-Modus (Betrieb mit Musiksteuerung).
14) TAPSYNC DISPLAY-TASTE
15) BLACKOUT-TASTE
Die Blackout-Funktion verriegelt den Lichtaustritt aller angeschlossenen Geräte über den Shutter und
stoppt das Programm.
2
SCENES
1 2 3 4 5
2 3 4 5
1
9 10 11 12 13
DMX OPERATOR
4
6/36
Blackout
8888
Step
Programm
6 7 8
6 7 8
PAGE A
0,1 sec
14 15 16
PAGE B
10 MIN
5 6
3 8 9
Music trigger
Auto trigger
BANK CHASE 1
CHASE 2
30 sec
PROGRAM
CHASE 3
MIDI / ADD
CHASE 4
AUTO / DEL
CHASE 5
MUSIC
BANK-COPY
CHASE 6
0
TAPSYNC
DISPLAY
BLACKOUT
7
