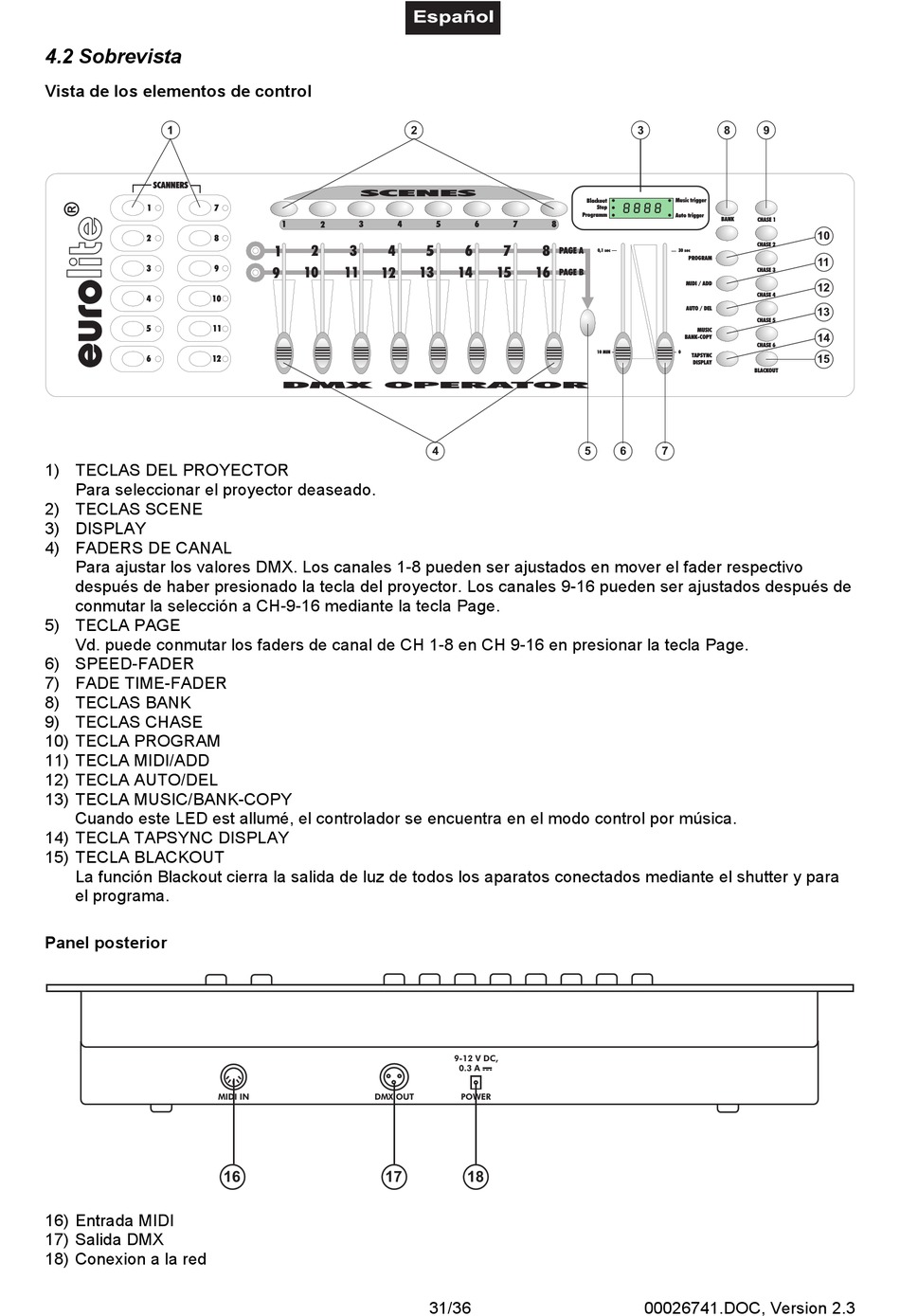

4.2 Sobrevista

Vista de los elementos de control
1
SCANNERS
1 7
2 8
3 9
4 10
5 11
6
12
1) TECLAS DEL PROYECTOR
Para seleccionar el proyector deaseado.
2) TECLAS SCENE
3) DISPLAY
4) FADERS DE CANAL
Para ajustar los valores DMX. Los canales 1-8 pueden ser ajustados en mover el fader respectivo
después de haber presionado la tecla del proyector. Los canales 9-16 pueden ser ajustados después de
conmutar la selección a CH-9-16 mediante la tecla Page.
5) TECLA PAGE
Vd. puede conmutar los faders de canal de CH 1-8 en CH 9-16 en presionar la tecla Page.
6) SPEED-FADER
7) FADE TIME-FADER
8) TECLAS BANK
9) TECLAS CHASE
10) TECLA PROGRAM
11) TECLA MIDI/ADD
12) TECLA AUTO/DEL
13) TECLA MUSIC/BANK-COPY
Cuando este LED est allumé, el controlador se encuentra en el modo control por música.
14) TECLA TAPSYNC DISPLAY
15) TECLA BLACKOUT
La función Blackout cierra la salida de luz de todos los aparatos conectados mediante el shutter y para
el programa.
Panel posterior
16) Entrada MIDI
17) Salida DMX
18) Conexion a la red
SCENES
1 2 3
1 2 3 4
9 10 11 12
DMX OPERATOR
MIDI IN DMX OUT
16 17
2
4 5 6 7 8
5 6 7 8
PAGE A
13 14 15 16
PAGE B
4
9-12 V DC,
0.3 A
POWER
18
31/36
3 8
Music trigger
Blackout
8888
Step
Programm Auto trigger
BANK
0,1 sec 30 sec
PROGRAM
MIDI / ADD
AUTO / DEL
MUSIC
BANK-COPY
10 MIN 0
TAPSYNC
DISPLAY
5 6 7
00026741.DOC, Version 2.3
9
CHASE 1
10
CHASE 2
11
CHASE 3
12
CHASE 4
13
CHASE 5
14
CHASE 6
15
BLACKOUT
