5. SETUP

5.1 Instalación
Instale el aparato en una superficie plana.
Instalación en Rack: Este aparato está construido para racks de 19" (483 mm). El rack que usted use debe
ser un rack de doble puerta donde usted pueda abrir el panel frontal y el panel trasero. El rack debe
disponer de un ventilador para la refrigeración. Cuando monte el controlador en el rack, por favor asegúrese
de que hay suficiente espacio alrededor del aparato para que pueda circular el aire caliente. El
sobrecalentamiento continuo puede dañar su aparato.
Puede fijar el controlador en el rack con cuatro tornillos M6.
Conectar el cable de conexión del transformador en el casquillo DC IN. Conecte el transformador a la red.

5.2 Control por el sonido

El control por el sonido se hace mediante el micrófono incorporado.
5.3 Conexión al proyector

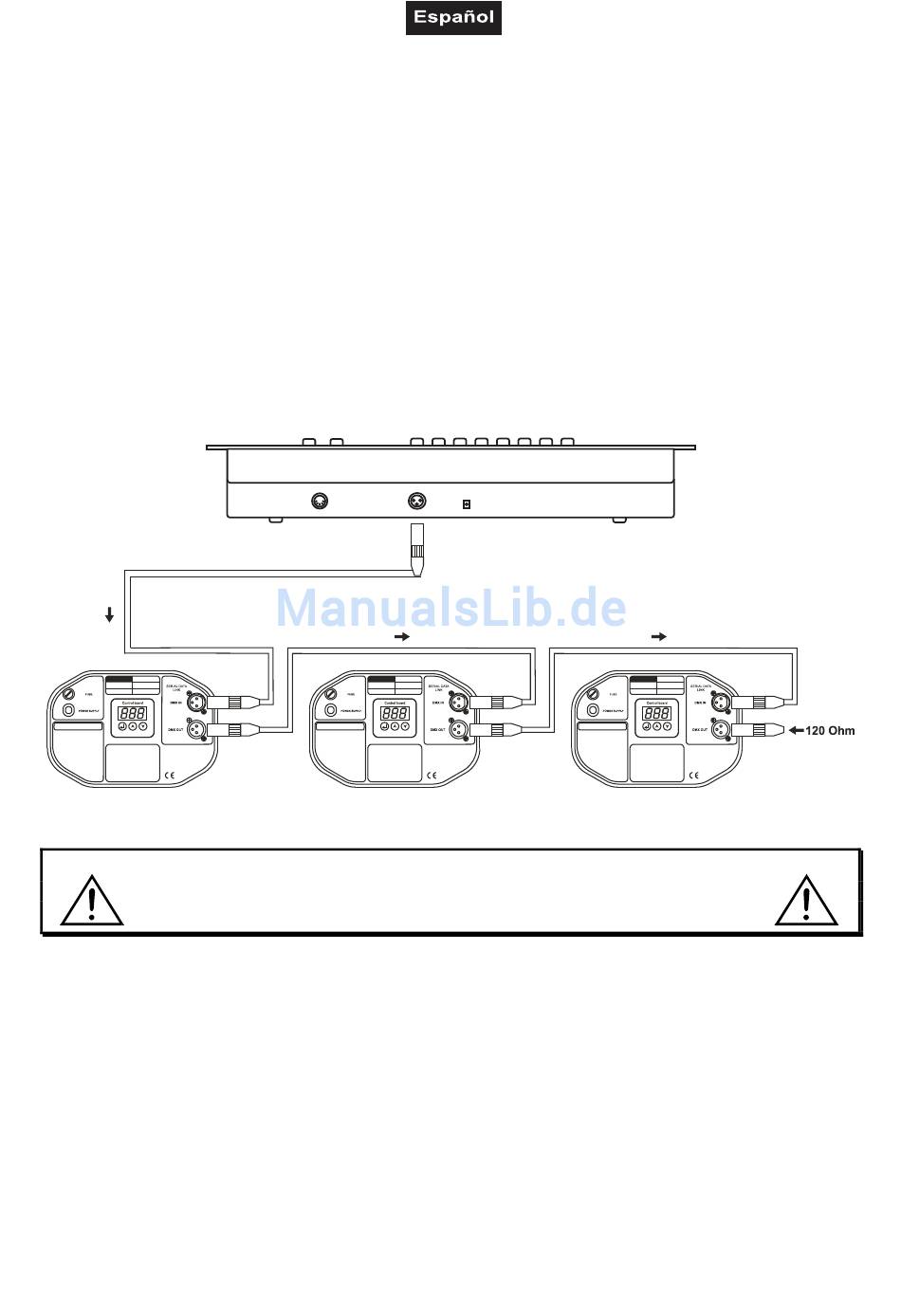

Projector 1 Projector 2 Projector 3
Starting address 1 Starting address 17 Starting address 33
Asegúrese de que los conductores del cable de datos no hagan
contacto entre si. Los aparatos no van a funcionar o no van
a funcionar correctamente.
La conexión entre controlador y proyector y entre proyector y proyector se tiene que efectuar con un cable
de dos polos con blindaje. La conexión se efectua mediante clavijas y conectores XLR tripolares.
Instalación de una cadena DMX:
Conecte la salida DMX del controlador con la entrada DMX del próximo aparato. Siempre conecte una
salida con una entrada del próximo aparato hasta que todos los aparatos están conectados.
Atención: En el ultimo proyector, la conexión DMX tiene que ser terminada con un resistor de terminación.
Solde un resistor de 120 ohmios en una clavija XLR entre la señal (-) y la señal (+) y enchufe-la en la salida
DMX del ulterior aparato.
Codificación de los proyectores
Por favor, tome nota que el DMX OPERATOR asigna las direcciones de comienzo en 16 pasos. Tiene que
codificar el proyector respectivo en la dirección de comienzo deseado. Los proyectores con la misma
dirección de comienzo funcionarán sincronizadamente.
