Collegamento di componenti
esterni

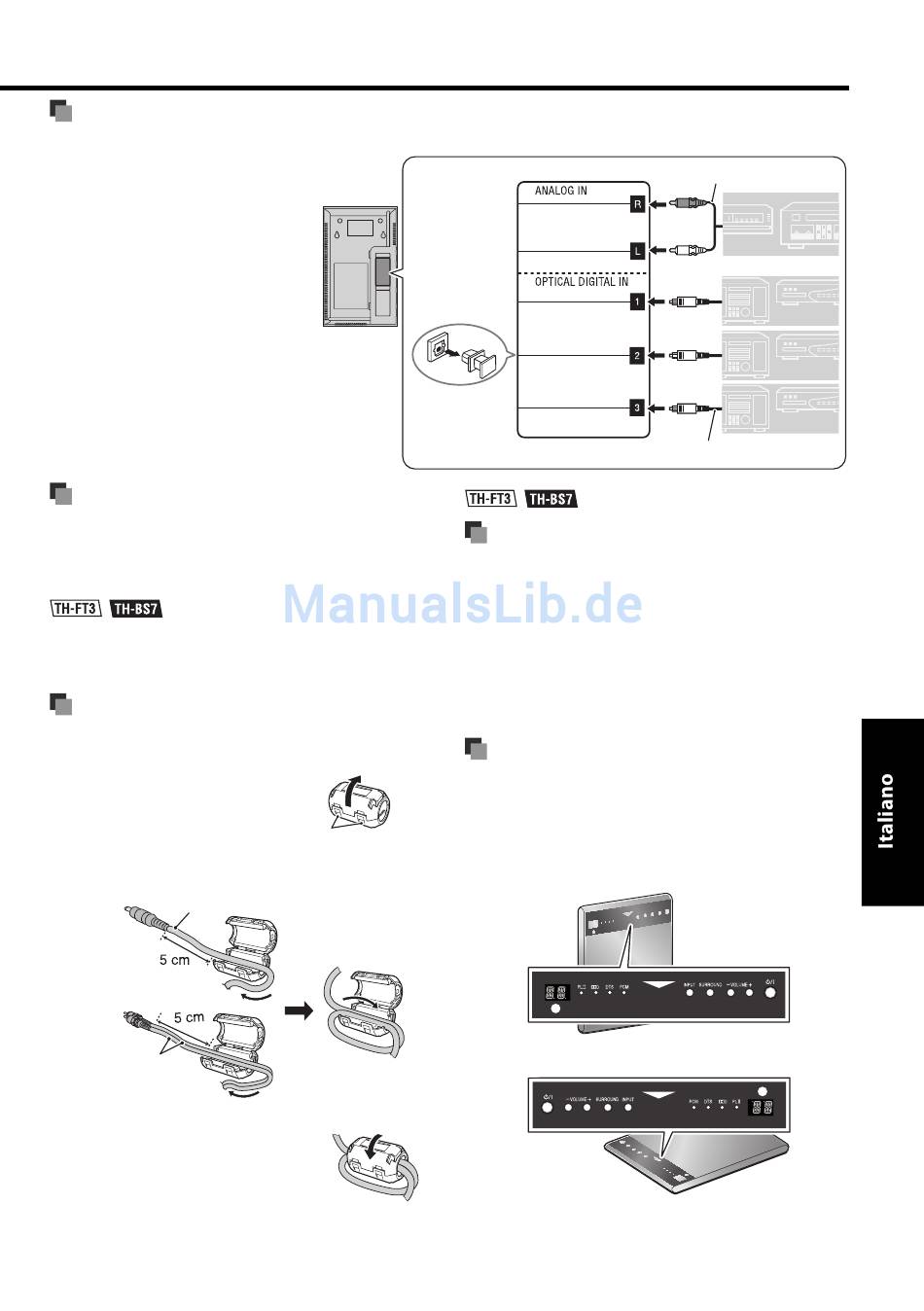

Come mostrato in questa figura, alla presa
ANALOG IN si può collegare un componente
analogico mentre alle prese OPTICAL DIGITAL IN
si possono collegare componenti digitali.
Collegamento del cavo di
alimentazione
Collegare l'adattatore di rete CA alle prese DC IN dell'unità centrale.
Collegare quindi il cavo di alimentazione prima all'adattatore e quindi
alla presa di corrente.
Inserire il cavo di alimentazione del subwoofer nella presa di corrente.
NOTA
• Prima di pulire o spostare i diffusori, scollegare il cavo di alimentazione.

Uso del filtro a nucleo di ferrite

Per ridurre le interferenze, applicare al cavo di alimentazione e al cavo
dei componenti esterni i filtri a nucleo di ferrite forniti in dotazione.
1
Rilasciare il fermo del filtro di ferrite.
2
Fare scorrere il cavo nel filtro a nucleo di ferrite
avvolgendolo saldamente una volta nell'apposito incavo
come mostra la figura.
Cavo di alimentazione
Cavi dei componenti
esterni*
* Lo si può applicare contemporaneamente ai cavi di due
componenti esterni.
3
Chiudere il filtro di ferrite sino ad
avvertire uno scatto.
ATTENZIONE
•
Durante l'avvolgimento del cavo si raccomanda di non danneggiarlo
applicandovi eccessiva forza.
Lato posteriore
dell'unità
centrale
Il sistema è dotato di un subwoofer senza cavo. Al primo utilizzo del
telecomando è innanzi tutto necessario accoppiarlo all'apparecchio.
Per istruzioni sull'operazione di accoppiamento si prega di vedere la
scheda informativa allegata—"Accoppiamento senza filo".
NOTA
•
L'unità centrale può essere installata verticalmente od
orizzontalmente.
Il pannello anteriore è provvisto di due gruppi indicatori luminosi dei
Fermo
tasti. Occorrerà quindi scegliere quello che si dovrà illuminare in base al
tipo d'installazione eseguita.
Orizzontalmente
Verticalmente
Per scegliere il gruppo d'indicatori desiderato si deve
premere DISPLAY SETTING.
5
Cavo con spinotti RCA (non in dotazione)
Cavo digitale a fibre ottiche (non in dotazione)

Installazione del subwoofer

L'accoppiamento del telecomando senza filo non si annulla nemmeno
dopo avere scollegato il cavo di alimentazione dell'apparecchio dalla
presa elettrica.

Scelta del tipo di visualizzazione

Componente
Rosso
analogico
Bianco
Componente
digitale
Componente
digitale
Componente
digitale
