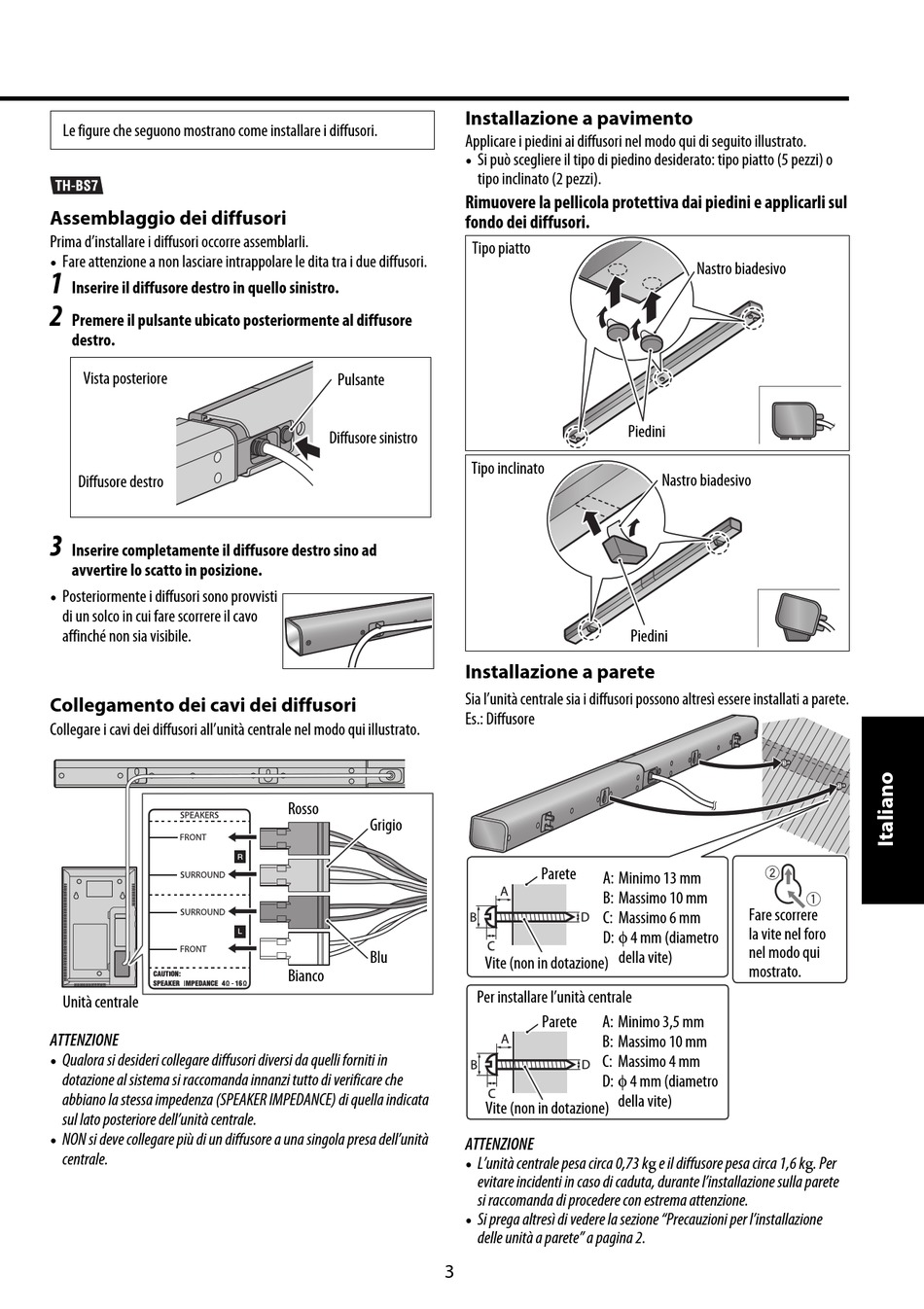

Le figure che seguono mostrano come installare i diffusori.
Assemblaggio dei diffusori
Prima d'installare i diffusori occorre assemblarli.
• Fare attenzione a non lasciare intrappolare le dita tra i due diffusori.
1
Inserire il diffusore destro in quello sinistro.
2
Premere il pulsante ubicato posteriormente al diffusore
destro.
Vista posteriore
Diffusore destro
3
Inserire completamente il diffusore destro sino ad
avvertire lo scatto in posizione.
• Posteriormente i diffusori sono provvisti
di un solco in cui fare scorrere il cavo
affinché non sia visibile.

Collegamento dei cavi dei diffusori

Collegare i cavi dei diffusori all'unità centrale nel modo qui illustrato.
Unità centrale
ATTENZIONE
•
Qualora si desideri collegare diffusori diversi da quelli forniti in
dotazione al sistema si raccomanda innanzi tutto di verificare che
abbiano la stessa impedenza (SPEAKER IMPEDANCE) di quella indicata
sul lato posteriore dell'unità centrale.
• NON si deve collegare più di un diffusore a una singola presa dell'unità
centrale.
Pulsante
Diffusore sinistro
Rosso
Grigio
R
L
Blu
Bianco
Installazione a pavimento
Applicare i piedini ai diffusori nel modo qui di seguito illustrato.
• Si può scegliere il tipo di piedino desiderato: tipo piatto (5 pezzi) o
tipo inclinato (2 pezzi).
Rimuovere la pellicola protettiva dai piedini e applicarli sul
fondo dei diffusori.
Tipo piatto
Tipo inclinato

Installazione a parete

Sia l'unità centrale sia i diffusori possono altresì essere installati a parete.
Es.: Diffusore
Parete
A: Minimo 13 mm
B: Massimo 10 mm
C: Massimo 6 mm
D: φ 4 mm (diametro
della vite)
Vite (non in dotazione)
Per installare l'unità centrale
Parete A: Minimo 3,5 mm
B: Massimo 10 mm
C: Massimo 4 mm
D: φ 4 mm (diametro
della vite)
Vite (non in dotazione)
ATTENZIONE
•
L'unità centrale pesa circa 0,73 kg e il diffusore pesa circa 1,6 kg. Per
evitare incidenti in caso di caduta, durante l'installazione sulla parete
si raccomanda di procedere con estrema attenzione.
•
Si prega altresì di vedere la sezione "Precauzioni per l'installazione
delle unità a parete" a pagina 2.
3
Nastro biadesivo
Piedini
Nastro biadesivo
Piedini
Fare scorrere
la vite nel foro
nel modo qui
mostrato.
