Anschließen der Mikrofoneinheit
G Microfon
H Mikrofonclip
Sichern Sie das
Mikrofonkabel mit
1
Kabelklemmen *
,
wenn erforderlich.
– – – – – – – – – – – – – oder – – – – – – – – – – – – –
H Mikrofonclip
Stellen Sie den
Mikrofonwinkel ein
MIC
(Mikrofoneingangsbuchse)
Bei bestimmten VW-/Audi- oder Opel- (Vauxhall-) Fahrzeugen
Es kann erforderlich sein, die Verdrahtung des mitgelieferten Stromkabels zu
modifizieren, wie in der Abbildung gezeigt.
• Wenden Sie sich vor dem Einbau dieses Receivers an Ihre Auto-Fachwerkstatt.
Original verdrahtung
ISO-Steckverbinder
Modifizierte verdrahtung
1
Verwenden Sie die modifizierte Verdrahtung 2 wenn der Receiver nicht einschaltet.
Modifizierte verdrahtung
2
WICHTIG: Ein spezieller Kabelbaum (getrennt erhältlich), der für Ihr Fahrzeug geeignet ist, wird zur Verbindung zwischen Gerät und Fahrzeug empfhohlen.
(A) Wenn Ihr Fahrzeug einen ISO-Anschluss hat
Spezieller Kabelbaum
(getrennt erhältlich)
1
*
Wird nicht mit Gerät mitgeliefert.
2
*
Verbinden Sie den Erdungsleiter mit der Karosserie oder dem Rahmen des Fahrzeugs. Die Kontaktstelle darf nicht lackiert sein (sollte die Kontaktstelle lackiert sein, entfernen Sie den Lack der Kontaktstelle, bevor Sie
den Leiter befestigen). Wenn der Erdungsleiter nicht ordnungsgemäß angeschlossen wird, kann dieses Gerät beschädigt werden.

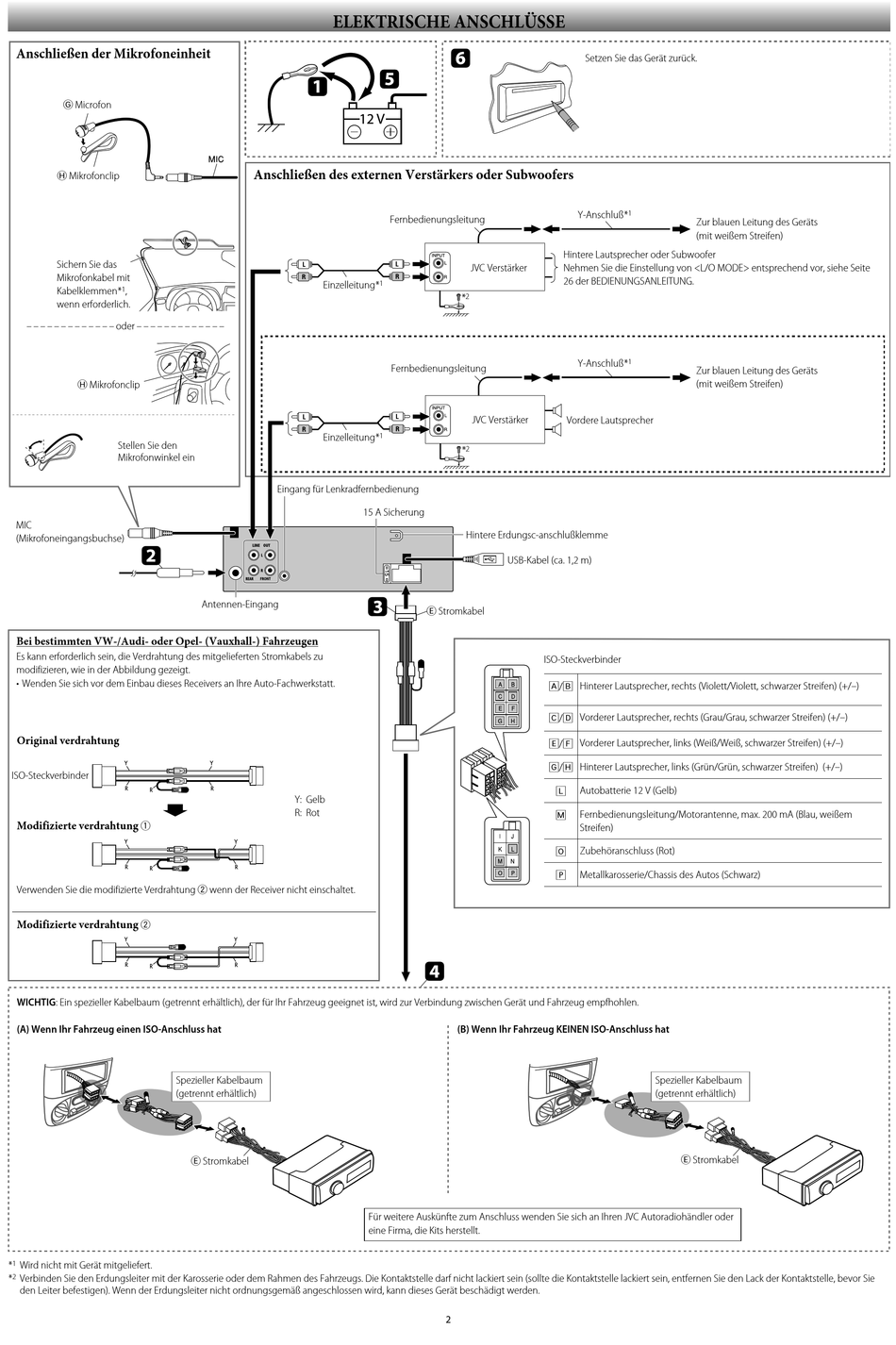

ELEKTRISCHE ANSCHLÜSSE
Anschließen des externen Verstärkers oder Subwoofers
Einzelleitung *
Einzelleitung *
Eingang für Lenkradfernbedienung
15 A Sicherung
Antennen-Eingang
Y: Gelb
R: Rot
E Stromkabel
Fernbedienungsleitung
JVC Verstärker
1
Fernbedienungsleitung
JVC Verstärker
1
Hintere Erdungsc-anschlußklemme
USB-Kabel (ca. 1,2 m)
E Stromkabel
(B) Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat
Für weitere Auskünfte zum Anschluss wenden Sie sich an Ihren JVC Autoradiohändler oder
eine Firma, die Kits herstellt.
2
Setzen Sie das Gerät zurück.
1
Y-Anschluß *
Zur blauen Leitung des Geräts
(mit weißem Streifen)
Hintere Lautsprecher oder Subwoofer
Nehmen Sie die Einstellung von <L/O MODE> entsprechend vor, siehe Seite
26 der BEDIENUNGSANLEITUNG.
1
Y-Anschluß *
Zur blauen Leitung des Geräts
(mit weißem Streifen)
Vordere Lautsprecher
ISO-Steckverbinder
Å/ ı Hinterer Lautsprecher, rechts (Violett/Violett, schwarzer Streifen) (+/–)
Ç/ Î Vorderer Lautsprecher, rechts (Grau/Grau, schwarzer Streifen) (+/–)
‰/ Ï Vorderer Lautsprecher, links (Weiß/Weiß, schwarzer Streifen) (+/–)
Ì/ Ó Hinterer Lautsprecher, links (Grün/Grün, schwarzer Streifen) (+/–)
Ò
Autobatterie 12 V (Gelb)
˜
Fernbedienungsleitung/Motorantenne, max. 200 mA (Blau, weißem
Streifen)
Ø
Zubehöranschluss (Rot)
∏
Metallkarosserie/Chassis des Autos (Schwarz)
Spezieller Kabelbaum
(getrennt erhältlich)
E Stromkabel
