- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL Mirrorball-Set 20cm © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 50101856 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/19 00051506.DOC, Version 1.0... -
Seite 3: Einführung
BEDIENUNGSANLEITUNG Spiegelkugelset 20cm ACHTUNG! Gerät vor Feuchtigkeit und Nässe schützen! Niemals das Gerät öffnen! Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen - entsprechend qualifiziert sein - diese Bedienungsanleitung genau beachten - die Bedienungsanleitung als Teil des Produkts betrachten... - Seite 4 Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
-
Seite 5: Bestimmungsgemäße Verwendung
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben. -
Seite 6: Installation
Der Pinspot darf nur über den Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewähr- leisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden. Das Pinspot-Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren! Der Pinspot ist immer mit einem geeigneten Sicherheitsfangseil zu sichern. Die maximale Umgebungstemperatur T =45°... - Seite 7 Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen. Der Pinspot muss außerhalb des Handbereichs von Personen installiert werden. Wenn der Pinspot von der Decke oder hochliegenden Trägern etc.
-
Seite 8: Installation Des Spiegelkugelmotors Und Der Spiegelkugel
Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicher- heitsvorkehrungen verursacht werden! Hängen Sie das Sicherheitsfangseil an dem Fangseilloch im Hängebügel ein und führen Sie es über die Traverse bzw. einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem Schnellverschlussglied ein und ziehen Sie die Sicherungsmutter gut fest. -
Seite 9: Anschluss Ans Netz
Der Installationsort muss so gewählt werden, dass der Motor absolut horizontal an einem festen, erschütterungsfreien, schwingungsfreien und feuerfesten Ort befestigt werden kann. Mittels Wasserwaage muss überprüft werden, dass der Motor absolut horizontal befestigt wurde und die Motorenachse absolut senkrecht nach unten zeigt. Der Motor und die Spiegelkugel müssen außerhalb des Handbereichs von Personen installiert werden. -
Seite 10: Bedienung
Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Hinweis Der Schutzleiter muss unbedingt angeschlossen werden! LEBENSGEFAHR! Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden! BEDIENUNG Sobald Sie die Geräte an die Spannungsversorgung angeschlossen haben, nehmen diese den Betrieb auf. Wird der LED-Lichtstrahl auf die sich drehende Spiegelkugel gerichtet, ergibt sich ein schöner und abwechslungsreicher Effekt. - Seite 11 Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert: 13 W Maximale Umgebungstemperatur T 45° C Maximale Leuchtentemperatur im Beharrungszustand T 60° C Mindestabstand zu entflammbaren Oberflächen: 0,5 m Mindestabstand zum angestrahlten Objekt: 0,1 m Anzahl der 3W LEDs: LED Abtrahlwinkel: 6°...
-
Seite 12: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE Mirrorball-Set 20cm. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Seite 13 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately.
-
Seite 14: Operating Determinations

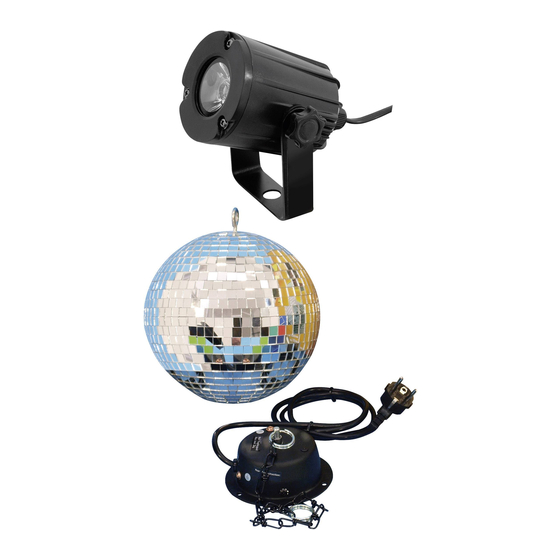

Keep away children and amateurs! OPERATING DETERMINATIONS This set includes an effect-ball for home-use or for professional use for creating decorative effects with the included pinspot. The devices are only allowed to be operated with an alternating voltage of 230 V, 50 Hz and were designed for indoor use only. -
Seite 15: Installation
If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short- circuit, burns, electric shock, lamp explosion, crash etc. INSTALLATION Rigging DANGER TO LIFE! - Seite 16 1. Trussing 2. Hook 3. Mounting-bracket 4. Fixation screw 5. 3W LED 6. Pinspot housing 7. Safety bond hole 8. Safety bond 9. Quick link Mount the Pinspot with the mounting-bracket to the desired installation spot. Do only use an appropriate screw and make sure that the screw is properly connected with the ground. For overhead use, always install an appropriate safety bond.
- Seite 17 Installation of the mirrorball-motor and the mirrorball DANGER TO LIFE! Please consider the EN 60598-2-17 and the respective national norms during the installation! The installation must only be carried out by an authorized dealer! The installation of the mirrorball has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation.
-
Seite 18: Connection With The Mains
Step 1: The fixation holes are located on the baseplate. Step 2: Hold the baseplate onto the location where the device is to be installed. Step 3: Mark the boreholes with a pen or a suitable tool. Step 4: Drill the holes. Step 5: Hold the baseplate in the desired position and tighten it. -
Seite 19: Technical Specifications
2) There must not be any deformations on housings, fixations and installation spots (ceiling, suspension, trussing). 3) The electric power supply cables must not show any damages, material fatigue (e.g. porous cables) or sediments. Further instructions depending on the installation spot and usage have to be adhered by a skilled installer and any safety problems have to be removed.
